Mô tả

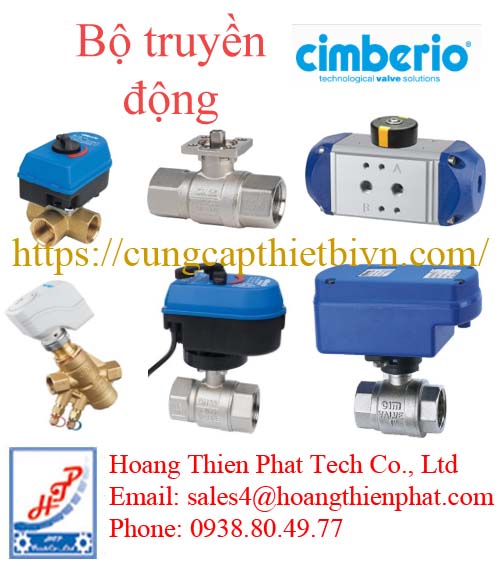

Bộ Truyền Động CIMBERIO

Bộ truyền động CIMBERIO là thiết bị tự động hóa được sử dụng để điều khiển đóng mở hoặc điều tiết các loại van bi, van vùng và van điều khiển trong hệ thống HVAC, cấp nước và công nghiệp. Sản phẩm được phát triển bởi Cimberio Việt Nam , thương hiệu van nổi tiếng của Ý với lịch sử hơn 65 năm trong lĩnh vực kiểm soát lưu chất.

Bộ truyền động CIMBERIO giúp nâng cao mức độ tự động hóa, giảm chi phí vận hành và tăng độ an toàn cho hệ thống.

Các loại Bộ Truyền Động CIMBERIO

Bộ truyền động điện CIMBERIO

Đây là dòng actuator sử dụng động cơ điện để điều khiển van.

Đặc điểm:

Nguồn điện 24VAC, 24VDC, 230VAC.

Điều khiển ON/OFF hoặc tuyến tính.

Góc quay 90°.

Tích hợp công tắc hành trình.

Chuẩn bảo vệ IP65-IP67.

Bộ truyền động khí nén CIMBERIO

Sử dụng nguồn khí nén để tạo mô-men xoắn vận hành van.

Đặc điểm:

Tác động kép (Double Acting).

Tác động đơn (Spring Return).

Thời gian đóng mở nhanh.

Phù hợp môi trường dễ cháy nổ.

Chi phí vận hành thấp.

Bộ truyền động CIMBERIO cho Van Bi (Rotary Actuators)

Dòng này chuyên dụng cho các model van bi điều khiển như Cim 702, Cim 703. Chúng hoạt động theo nguyên lý xoay góc 90 độ.

Chế độ điều khiển: Chủ yếu là dòng On/Off (2 điểm hoặc 3 điểm kết nối). Động cơ sẽ quay hết hành trình để mở hoàn toàn hoặc đóng hoàn toàn van.

Điện áp linh hoạt: Có sẵn các phiên bản 24V AC/DC (an toàn, dùng trong tủ điều khiển) hoặc 230V AC (dùng điện lưới trực tiếp).

Tích hợp công tắc phụ (Auxiliary Microswitch): Cho phép truyền tín hiệu phản hồi (Feedback) về tủ điều khiển trung tâm để người vận hành biết chính xác van đang đóng hay mở.

Cơ chế vận hành bằng tay (Manual Override): Trên thân bộ truyền động thường có nút gạt hoặc trục vặn, giúp kỹ sư có thể đóng/mở van bằng tay khi hệ thống mất điện hoặc trong quá trình bảo trì.

Bộ truyền động CIMBERIO cho Van Cân Bằng Độc Lập Áp Suất & Van Cầu (Linear / Proportional Actuators)

Dòng này chuyên dụng cho các dòng van công nghệ cao như PICV (Cim 777, Cim 778). Chúng hoạt động theo nguyên lý tịnh tiến (lên/xuống) để ép hoặc mở lõi van với độ chính xác đến từng milimét.

Chế độ điều khiển Tuyến tính (Modulating): Nhận tín hiệu điều khiển biến thiên liên tục như 0-10V, 2-10V hoặc 4-20mA.

Ví dụ: Khi nhận tín hiệu 5V từ cảm biến nhiệt độ phòng, bộ truyền động sẽ tự động dịch chuyển trục để mở đúng 50% hành trình van, giúp giữ nhiệt độ phòng ổn định tuyệt đối mà không bị sụt áp.

Lực đẩy (Force): Được thiết kế với lực đẩy cơ học cao (tính bằng Newton – N), đảm bảo thắng được áp suất ngược của dòng chảy bên trong hệ thống Chiller lớn, tránh hiện tượng kẹt van.

Khả năng tự hiệu chuẩn (Self-Calibrating): Khi cấp điện lần đầu, bộ truyền động thông minh của Cimberio sẽ tự động chạy hết hành trình lên/xuống để đo hành trình thực tế của thân van cơ, từ đó tự cấu hình dải điều khiển chính xác nhất.

Cấu tạo Bộ Truyền Động CIMBERIO

Actuator điện

Động cơ điện.

Hộp giảm tốc.

Công tắc hành trình.

Mạch điều khiển điện tử.

Bộ hiển thị trạng thái.

Hệ thống bảo vệ quá tải.

Actuator khí nén

Thân hợp kim nhôm.

Piston kép.

Thanh răng và bánh răng truyền động.

Lò xo hồi vị (đối với loại SR).

Chỉ thị vị trí OPEN/CLOSE.

Trục kết nối tiêu chuẩn ISO 5211.

Thông số kỹ thuật cơ bản
