Van Điều Khiển CIMBERIO

Van điều khiển CIMBERIO là dòng van tự động được sản xuất bởi Cimberio S.p.A., thương hiệu van nổi tiếng của Ý với hơn 65 năm kinh nghiệm trong lĩnh vực kiểm soát lưu chất. Sản phẩm được thiết kế để tự động đóng mở hoặc điều tiết lưu lượng nước, khí và các môi chất công nghiệp thông qua bộ truyền động điện hoặc khí nén.

Van điều khiển CIMBERIO được sử dụng rộng rãi trong các hệ thống HVAC, cấp thoát nước, xử lý nước, thực phẩm, dược phẩm và tự động hóa công nghiệp.

Hoàng Thiên Phát tự hào là nhà cung cấp chính hãng CIMBERIO tại Việt Nam, cung cấp van bi CIMBERIO, van điều khiển CIMBERIO, van giảm áp CIMBERIO, bộ điều khiển CIMBERIO tại Việt Nam

Cấu tạo Van Điều Khiển CIMBERIO

Van điều khiển CIMBERIO thường bao gồm:

Thân van bằng đồng, đồng mạ niken hoặc inox.

Bi van hoặc cụm van điều khiển.

Bộ truyền động điện hoặc khí nén.

Giá đỡ kết nối tiêu chuẩn ISO 5211.

Công tắc hành trình báo trạng thái.

Bộ điều khiển tuyến tính (đối với van điều tiết).

Thiết kế đồng bộ giúp đảm bảo độ chính xác và độ bền trong quá trình vận hành.

Các dòng Van Điều Khiển CIMBERIO phổ biến

Van bi điều khiển điện CIMBERIO

Van bi CIMBERIO kết hợp bộ truyền động điện giúp đóng mở tự động bằng tín hiệu điện.

Ưu điểm:

Điều khiển từ xa.

Tích hợp PLC, SCADA.

Độ kín cao.

Hoạt động ổn định.

Moden Cim 702 & Cim 703 (Dòng On/Off kinh điển)

Thành phần: Gồm thân van bi đồng kết hợp với bộ động cơ điện (Motor) nhỏ gọn gắn phía trên.

Kích cỡ: DN15 (1/2″) đến DN50 (2″).

Thông số kỹ thuật:

Áp suất làm việc: PN 16 hoặc PN 25.

Nhiệt độ chất lỏng: -10°C đến 110°C (phù hợp cho cả nước lạnh Chiller và nước nóng).

Điện áp điều khiển: Có sẵn các tùy chọn 24V AC/DC hoặc 230V AC.

Đặc điểm: Thời gian đóng/mở nhanh, có công tắc hành trình phụ (Auxiliary microswitch) để báo trạng thái đóng/mở về tủ điều khiển trung tâm.

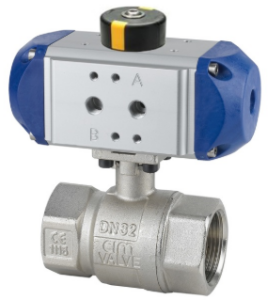

Van bi điều khiển khí nén CIMBERIO

Dòng van này sử dụng nguồn khí nén để tạo mô-men xoắn đóng mở van.

Ưu điểm:

Đóng mở nhanh.

An toàn trong môi trường dễ cháy nổ.

Tuổi thọ cao.

Chi phí vận hành thấp.

Van điều khiển tuyến tính CIMBERIO

Được sử dụng để điều tiết lưu lượng hoặc áp suất theo tín hiệu điều khiển 4-20mA hoặc 0-10V.

Để bắt kịp xu hướng tự động hóa và tối ưu năng lượng (Smart Building), Cimberio tập trung rất mạnh vào các dòng van cân bằng độc lập áp suất tích hợp điều khiển điện (PICV – Pressure Independent Control Valves).

Model Cim 777 & Cim 778 (Van PICV điều khiển tuyến tính)

Đây là dòng van “3 trong 1”: vừa là van chặn, vừa tự động cân bằng lưu lượng khi áp suất hệ thống biến động, vừa điều khiển tuyến tính theo nhu cầu tải của phòng.

Nguyên lý: Thân van được gắn thêm bộ truyền động điện tuyến tính (Modulating Actuator). Động cơ sẽ nhận tín hiệu 0-10V hoặc 4-20mA từ bộ điều khiển nhiệt độ phòng (Thermostat) hoặc hệ thống BMS để tự động đóng/mở độ rộng của lõi van, giữ cho nhiệt độ phòng luôn ổn định.

Ứng dụng: Lắp đặt tại đầu vào của các bộ trao đổi nhiệt như FCU (Fan Coil Unit), AHU (Air Handling Unit) trong hệ thống điều hòa trung tâm.

Van vùng HVAC CIMBERIO

Thiết kế chuyên dụng cho hệ thống điều hòa không khí và sưởi trung tâm.

Thông số kỹ thuật cơ bản
