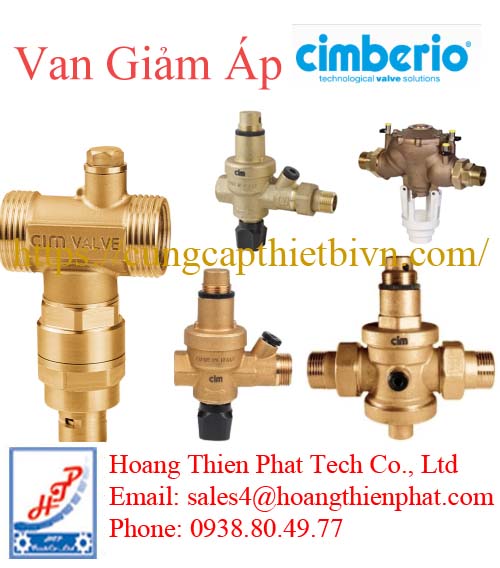

Van giảm áp Cimberio
Van giảm áp Cimberio (Cimberio Pressure Reducing Valve) là một dòng sản phẩm chất lượng cao của hãng Cimberio (Ý), được thiết kế để giảm thiểu và ổn định áp suất đầu ra ở một mức cài đặt an toàn dù áp suất đầu vào từ mạng lưới đường ống chính có biến động hoặc quá cao.
Mô tả
Van giảm áp Cimberio
Van giảm áp Cimberio là thiết bị được thiết kế để duy trì áp suất đầu ra ổn định bất kể sự thay đổi của áp suất đầu vào. Sản phẩm được sản xuất bởi Cimberio S.p.A., thương hiệu van nổi tiếng đến từ Ý với hơn 65 năm kinh nghiệm trong lĩnh vực điều khiển lưu chất và hệ thống HVAC.
Van giảm áp CIMBERIO được sử dụng rộng rãi trong các hệ thống cấp nước, hệ thống sưởi, HVAC, công trình dân dụng và công nghiệp nhằm bảo vệ đường ống, máy bơm, đồng hồ đo và các thiết bị đầu cuối khỏi tình trạng quá áp.
Cấu tạo Van Giảm Áp Cimberio
Van giảm áp CIMBERIO gồm các bộ phận chính:
Thân van bằng đồng thau chất lượng cao.
Màng điều áp đàn hồi.
Lò xo điều chỉnh áp suất.
Đĩa van và trục van.
Vít điều chỉnh áp suất.
Cổng kết nối ren hoặc mặt bích.
Bộ lọc bảo vệ tích hợp (tùy model).
Toàn bộ kết cấu được thiết kế nhỏ gọn nhưng vẫn đảm bảo độ chính xác cao trong quá trình điều chỉnh áp suất.
Nguyên lý hoạt động
Van giảm áp CIMBERIO hoạt động dựa trên sự cân bằng giữa lực lò xo và áp lực lưu chất tác động lên màng van.
Khi áp suất đầu ra vượt quá giá trị cài đặt, màng van sẽ dịch chuyển làm giảm tiết diện dòng chảy. Ngược lại, khi áp suất đầu ra giảm xuống dưới mức cài đặt, van sẽ mở lớn hơn để duy trì áp suất ổn định.
Cơ chế này giúp hệ thống hoạt động an toàn và tiết kiệm năng lượng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
|---|---|
| Kích thước | DN15 – DN100 |
| Áp suất đầu vào tối đa | 16 – 25 bar |
| Áp suất đầu ra điều chỉnh | 1 – 6 bar |
| Nhiệt độ làm việc | 0°C đến 80°C |
| Vật liệu thân | Đồng thau |
| Kiểu kết nối | Ren BSP, NPT |
| Môi chất | Nước sạch, nước nóng, khí nén |
Kích thước danh nghĩa: DN15 (1/2″) đến DN50 (2″).
Kiểu kết nối: Kết nối ren trong / ren ngoài (tiêu chuẩn ISO 7 – Rp hoặc NPT), hoặc kết nối dạng ép (CimPress) tùy phiên bản.
Áp suất đầu vào tối đa (PN): Thường dao động từ PN16 đến PN25 bar.
Dải điều chỉnh áp suất đầu ra: Thường từ 1.0 bar đến 5.5 bar hoặc 6.0 bar (mức cài đặt sẵn nhà máy thường là 3 bar).
Nhiệt độ làm việc: Phù hợp cho cả nước lạnh và nước nóng (tối đa khoảng 80°C – 90°C tùy model cụ thể).
Lưu ý khi lắp đặt trong hệ thống
Để van giảm áp Cimberio hoạt động bền bỉ nhất, các kỹ sư thường khuyến nghị sơ đồ lắp đặt tiêu chuẩn theo thứ tự:
Van chặn (Van bi/Van cổng Cimberio) đầu nguồn.
Y lọc rác (Y-Strainer Cim 74A): Bắt buộc phải lắp phía trước van giảm áp để giữ lại cặn bẩn, cát sỏi, tránh làm rách màng van hoặc kẹt lõi van.
Van giảm áp Cimberio (có gắn kèm đồng hồ đo áp suất ở đầu ra để hiệu chỉnh).
Van chặn phía sau dòng để thuận tiện cô lập khi bảo trì.
Van giảm áp Cimberio CIM 1430
Đây là model van giảm áp bằng đồng kinh điển và xuất hiện nhiều nhất trong các dự án của Cimberio tại phân khúc dân dụng, tòa nhà và hệ thống nước sạch.
Tên đầy đủ: Cim 1430 – Brass Pressure Reducing Valve Female/Female.
Kiểu kết nối: Ren trong / Ren trong (F/F) tiêu chuẩn ISO 228.
Vật liệu thân van: Đồng thau cao cấp (Brass alloy tuân thủ tiêu chuẩn Châu Âu EN 12165-CW617N-DW).
Thông số áp lực & nhiệt độ:
Áp suất đầu vào tối đa (Nominal Pressure): PN 25 (lên tới 25 bar).
Dải điều chỉnh áp suất đầu ra (Adjustment range): 0.5 ÷ 6 bar (Mức cài đặt sẵn của nhà máy thường là 3 bar).
Nhiệt độ làm việc tối đa: 0°C đến 80°C (chuyên dụng cho nước lạnh và nước ấm sinh hoạt).
Kích thước sản phẩm (Size): Có đầy đủ các kích cỡ từ nhỏ đến rất lớn cho đường ống nhánh và trục đứng:
DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1″1/4), DN40 (1″1/2), DN50 (2″), DN65 (2″1/2), DN80 (3″), DN100 (4″).
Đặc điểm thiết kế: Có tích hợp sẵn cổng ren phụ (thường là ren 1/4″) trên thân van để lắp thêm đồng hồ đo áp suất nhằm theo dõi chênh lệch áp đầu ra.
Van giảm áp Cimberio CIM 1430CR
Phiên bản nâng cấp đặc biệt dành riêng cho các hệ thống yêu cầu tiêu chuẩn vật liệu cực kỳ khắt khe hoặc môi trường nước có tính ăn mòn cao.
Vật liệu đặc biệt: Thân van được làm bằng Đồng CR (Dezincification Resistant Brass – DZR) đạt chuẩn EN 12165-CW511L-DW. Đây là loại đồng thau chống bóc tách kẽm, giúp van không bị giòn, mủn hoặc rò rỉ sau nhiều năm tiếp xúc với các nguồn nước có tính kiềm/axit nhẹ hoặc clo.
Ứng dụng ưu tiên: Hệ thống cấp nước uống trực tiếp, các công trình ven biển, hoặc các tòa nhà đạt chứng chỉ xanh (LEED, LOTUS) yêu cầu khắt khe về an toàn kim loại nặng trong nước.
Thông số kỹ thuật: Tương tự như dòng 1430 tiêu chuẩn (PN25, dải chỉnh 0.5 – 6 bar, nhiệt độ tối đa 80°C).
để biết thêm thông tin chi tiết về Van giảm áp Cimberio vui lòng liên hệ trực tiếp tới công ty chúng tôi
CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ HOÀNG THIÊN PHÁT
Địa chỉ: 237/49C Phạm Văn Chiêu , Phường An Hội Tây, TP.Hồ Chí Minh, Việt Nam
Sales4: 0938.804.977
Email: sales4@hoangthienphat.com
Trang web: http://cungcapthietbivn.com/
