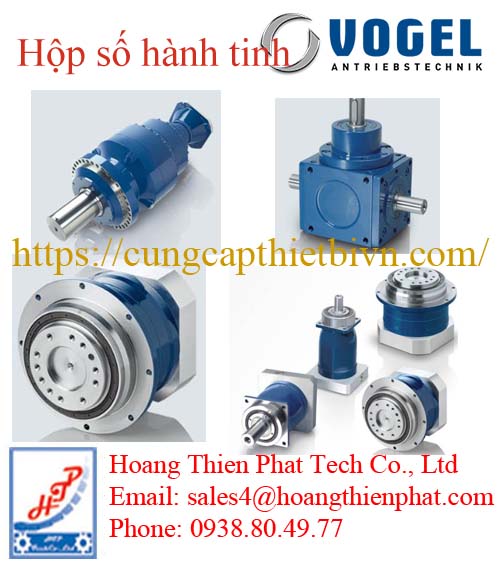

Hộp số hành tinh VOGEL

Trong các hệ thống tự động hóa hiện đại, yêu cầu đối với bộ truyền động không chỉ dừng lại ở khả năng giảm tốc và tăng mô-men. Máy móc ngày càng cần độ chính xác cao, kích thước truyền động nhỏ gọn, khả năng chịu tải tốt và đặc biệt là độ ổn định khi servo motor liên tục tăng tốc, giảm tốc hoặc đảo chiều. Hộp số hành tinh VOGEL được phát triển nhằm đáp ứng những yêu cầu truyền động như vậy trong nhiều hệ thống máy công nghiệp.

VOGEL là thương hiệu Đức chuyên về công nghệ truyền động và hộp số. Danh mục sản phẩm của hãng bao gồm Hộp số VOGEL, hộp số hành tinh, hộp số servo, hộp số bánh răng côn, hộp số côn – trụ và nhiều giải pháp truyền động được thiết kế cho từng điều kiện vận hành cụ thể.

Nhờ cơ cấu bánh răng hành tinh có khả năng phân bố tải trên nhiều bánh răng cùng lúc, Hộp số hành tinh VOGEL có thể cung cấp mật độ mô-men cao trong kích thước tương đối nhỏ. Đây là một trong những lý do sản phẩm được lựa chọn cho máy tự động, robot, máy công cụ và những cơ cấu cần điều khiển chuyển động chính xác.

Hộp số hành tinh VOGEL là gì?

Hộp số hành tinh VOGEL là loại hộp số sử dụng hệ thống bánh răng hành tinh để thay đổi tốc độ quay và mô-men của hệ thống truyền động. Tên gọi “hành tinh” xuất phát từ cách bố trí các bánh răng nhỏ quay xung quanh bánh răng trung tâm, tương tự chuyển động của các hành tinh xung quanh một tâm.

Khác với nhiều hộp giảm tốc thông thường chỉ truyền tải thông qua một hoặc một số ít điểm ăn khớp, kết cấu hành tinh cho phép nhiều bánh răng cùng tham gia chịu tải. Điều này giúp tăng khả năng truyền mô-men và tạo ra kết cấu nhỏ gọn hơn so với nhiều phương án truyền động truyền thống có cùng công suất.

Trong hệ thống servo, Hộp số hành tinh VOGEL còn đóng vai trò quan trọng trong việc biến tốc độ cao của servo motor thành tốc độ phù hợp với cơ cấu máy, đồng thời làm tăng mô-men đầu ra.

Cấu tạo của Hộp số hành tinh VOGEL

Một cụm Hộp số hành tinh VOGEL được thiết kế từ nhiều thành phần cơ khí phối hợp với nhau để hình thành hệ thống truyền động đồng tâm.

Bánh răng mặt trời – Sun Gear

Bánh răng mặt trời được bố trí tại trung tâm của bộ truyền bánh răng. Trong nhiều cấu hình, đây là thành phần nhận chuyển động từ trục đầu vào.

Khi motor quay, bánh răng mặt trời truyền chuyển động đến các bánh răng hành tinh bố trí xung quanh.

Bánh răng hành tinh – Planet Gears

Các bánh răng hành tinh được bố trí xung quanh bánh răng mặt trời. Chúng vừa quay quanh trục riêng vừa chuyển động quanh tâm của hệ thống.

Việc sử dụng nhiều bánh răng hành tinh giúp tải trọng được phân bố trên nhiều điểm tiếp xúc. Đây là yếu tố quan trọng giúp Hộp số hành tinh VOGEL đạt khả năng truyền mô-men cao.

Vành răng – Ring Gear

Vành răng được bố trí bao quanh hệ thống bánh răng hành tinh và có răng ở phía trong. Các bánh răng hành tinh ăn khớp với cả bánh răng mặt trời và vành răng.

Giá đỡ hành tinh – Planet Carrier

Planet Carrier có nhiệm vụ giữ vị trí tương đối của các bánh răng hành tinh và truyền chuyển động tới đầu ra tùy theo thiết kế hộp số.

Ngoài những thành phần chính trên, Hộp số VOGEL còn có hệ thống trục, ổ bi, phớt, vỏ hộp số và hệ thống bôi trơn nhằm bảo vệ bộ truyền bánh răng trong quá trình vận hành.

Nguyên lý hoạt động của Hộp số hành tinh VOGEL

Khi motor hoạt động, chuyển động quay được truyền vào hệ thống bánh răng của Hộp số hành tinh VOGEL. Bánh răng mặt trời tác động lên các bánh răng hành tinh xung quanh.

Các bánh răng hành tinh đồng thời ăn khớp với vành răng bên ngoài. Sự tương tác giữa ba thành phần này tạo nên tỷ số truyền của hộp số.

Sau quá trình giảm tốc, tốc độ đầu ra giảm xuống trong khi mô-men đầu ra được tăng lên. Nhờ vậy, servo motor hoặc động cơ có thể vận hành ở vùng tốc độ phù hợp trong khi cơ cấu máy vẫn nhận được mô-men cần thiết.

Đây chính là chức năng quan trọng của Hộp số hành tinh VOGEL trong robot, máy CNC và các hệ thống điều khiển chuyển động.

Các dòng Hộp số hành tinh VOGEL

VOGEL phát triển nhiều series hộp số hành tinh nhằm đáp ứng những yêu cầu khác nhau về tỷ số truyền, mô-men, độ chính xác và kiểu lắp đặt.

Một số series có thể gặp trong danh mục sản phẩm của hãng gồm:

VOGEL MPR

Dòng hộp số hành tinh hướng đến các hệ thống servo và ứng dụng truyền động chính xác. Thiết kế nhỏ gọn giúp MPR thuận tiện tích hợp vào những máy có không gian lắp đặt hạn chế.

VOGEL MPG

MPG là một lựa chọn khác trong nhóm hộp số hành tinh chính xác của VOGEL. Dòng sản phẩm có thể được sử dụng trong các cơ cấu điều khiển chuyển động, máy tự động và hệ thống servo.

VOGEL MPL

MPL hướng đến các ứng dụng cần kết hợp giữa thiết kế hành tinh và yêu cầu truyền động chính xác. Tùy phiên bản, khách hàng cần lựa chọn tỷ số truyền và cấu hình đầu vào phù hợp với motor.

VOGEL P / PH / PF

Các series P, PH và PF mở rộng lựa chọn hộp số hành tinh của hãng cho nhiều cấu hình cơ khí khác nhau.

VOGEL MP / MPH / MPF

Đây là nhóm đáng chú ý đối với các ứng dụng công nghiệp yêu cầu mô-men lớn hơn. Tùy series và kích thước hộp số, sản phẩm có thể được cấu hình cho nhiều hệ thống máy công nghiệp khác nhau.

Việc lựa chọn Hộp số hành tinh VOGEL không nên chỉ dựa trên tên series. Cần kiểm tra chính xác size, tỷ số truyền, mô-men, tốc độ, cấu hình trục và motor kết nối.

Vì sao Hộp số hành tinh VOGEL phù hợp với Servo Motor?

Servo motor có khả năng hoạt động ở tốc độ cao và điều khiển chính xác vị trí, tốc độ cũng như mô-men. Tuy nhiên, tốc độ trực tiếp của servo thường cao hơn yêu cầu thực tế của cơ cấu máy.

Lúc này Hộp số Servo VOGEL dạng hành tinh có thể được lắp giữa servo motor và tải.

Ví dụ servo motor quay 3.000 vòng/phút nhưng cơ cấu máy chỉ cần vài trăm vòng/phút. Hộp số thực hiện quá trình giảm tốc đồng thời tăng mô-men đầu ra.

Trong những ứng dụng thường xuyên đảo chiều, độ rơ của hộp số là thông số đặc biệt quan trọng. Các dòng hộp số hành tinh chính xác được thiết kế cho servo giúp hạn chế sai số cơ khí trong quá trình thay đổi chiều quay.

Vì vậy, sự kết hợp giữa servo motor và Hộp số hành tinh VOGEL có thể được sử dụng trong các trục chuyển động chính xác của máy tự động.

Ưu điểm nổi bật của Hộp số hành tinh VOGEL

Khả năng truyền mô-men cao

Cấu trúc bánh răng hành tinh phân bố tải trên nhiều bánh răng. Điều này cho phép hộp số đạt mật độ mô-men tốt trong một kích thước tương đối nhỏ.

Thiết kế nhỏ gọn

So với một số hệ truyền động truyền thống có khả năng truyền mô-men tương đương, Hộp số hành tinh VOGEL có lợi thế về kích thước.

Đây là yếu tố quan trọng đối với robot, máy đóng gói và các thiết bị có không gian lắp đặt hạn chế.

Phù hợp với truyền động chính xác

Các dòng hộp số hành tinh dành cho servo được chú trọng về độ rơ, độ cứng xoắn và khả năng phản hồi khi tải thay đổi.

Nhiều tỷ số truyền

VOGEL cung cấp nhiều lựa chọn tỷ số truyền để kỹ sư có thể cân bằng giữa tốc độ đầu ra và mô-men cần thiết.

Dễ tích hợp với Servo Motor

Hộp số Servo VOGEL có thể được cấu hình adapter đầu vào phù hợp với nhiều loại servo motor khác nhau tùy thiết kế.

Khả năng vận hành trong máy công nghiệp

Kết cấu bánh răng, ổ bi và vỏ hộp số được thiết kế để đáp ứng điều kiện làm việc của các hệ thống truyền động công nghiệp.

Hộp số hành tinh VOGEL được sử dụng ở đâu?

Robot công nghiệp

Robot yêu cầu các trục chuyển động có khả năng tăng tốc và giảm tốc nhanh. Hộp số hành tinh VOGEL có thể được sử dụng trong các cụm servo để điều chỉnh tốc độ và tăng mô-men cho cơ cấu chuyển động.

Máy CNC

Trong máy CNC, độ chính xác của chuyển động ảnh hưởng trực tiếp tới chất lượng gia công. Hộp số hành tinh có thể được sử dụng tại các trục truyền động, bàn xoay hoặc cơ cấu phụ trợ tùy thiết kế máy.

Máy đóng gói

Các hệ thống đóng gói thường phải hoạt động với chu kỳ nhanh và lặp lại liên tục. Hộp số hành tinh VOGEL có thể kết hợp servo để điều khiển cơ cấu cấp liệu, kéo màng, đóng gói hoặc định vị sản phẩm.

Dây chuyền sản xuất tự động

Hộp số có thể xuất hiện tại cơ cấu xoay, nâng hạ, định vị, cấp phôi hoặc chuyển sản phẩm giữa các công đoạn.

Máy in và thiết bị xử lý vật liệu

Các hệ thống này cần kiểm soát tốc độ đồng bộ giữa nhiều trục. Việc kết hợp servo và hộp số giúp tạo ra tỷ số truyền phù hợp cho từng cơ cấu.

Băng tải và hệ thống vận chuyển

Với các cơ cấu cần mô-men lớn hơn ở tốc độ thấp, Hộp số công nghiệp VOGEL dạng hành tinh có thể là một phương án truyền động phù hợp.

Cách lựa chọn Hộp số hành tinh VOGEL

Để lựa chọn chính xác model, trước tiên cần xác định tỷ số truyền – Gear Ratio. Đây là thông số quyết định mối quan hệ giữa tốc độ đầu vào và đầu ra.

Tiếp theo là mô-men đầu ra. Không nên lựa chọn hộp số chỉ dựa vào công suất motor bởi tải thực tế, gia tốc, chu kỳ vận hành và hệ số an toàn đều ảnh hưởng đến mô-men cần thiết.

Thông số thứ ba cần kiểm tra là tốc độ đầu vào. Servo motor có thể hoạt động ở tốc độ cao nên phải bảo đảm tốc độ nằm trong giới hạn của hộp số.

Đối với hệ thống positioning, cần đặc biệt lưu ý backlash – độ rơ. Yêu cầu độ chính xác càng cao thì thông số này càng quan trọng.

Ngoài ra cần kiểm tra tải hướng kính, tải hướng trục, kích thước trục, mặt bích, kiểu lắp đặt, chu kỳ làm việc và điều kiện môi trường.

Những thông tin cần cung cấp khi hỏi giá Hộp số hành tinh VOGEL

Khi cần thay thế hoặc đặt mua Hộp số hành tinh VOGEL, nên cung cấp càng đầy đủ thông tin càng tốt, đặc biệt gồm:

Model/Type trên nameplate; Serial Number nếu có; tỷ số truyền i; size hộp số; mô-men yêu cầu; tốc độ đầu vào; kiểu trục đầu ra; vị trí lắp đặt; thông tin servo motor hoặc động cơ đang kết nối.

Đối với hộp số đang lắp trên máy, nên gửi thêm hình ảnh toàn bộ hộp số, hình nameplate và nameplate motor.

Việc này giúp xác định đúng cấu hình thay vì chỉ dựa vào một phần model.

Thay thế Hộp số hành tinh VOGEL cũ cần lưu ý gì?

Trong nhà máy, nhu cầu thường gặp không phải lựa chọn hộp số cho máy mới mà là tìm Hộp số hành tinh VOGEL thay thế cho thiết bị đã vận hành nhiều năm.

Trong trường hợp này, không nên kết luận hai hộp số tương đương chỉ vì chúng cùng series.

Cần đối chiếu tỷ số truyền, kích thước lắp đặt, đường kính và chiều dài trục, mặt bích, khả năng chịu tải và adapter motor.

Đặc biệt với servo, phần adapter kết nối motor phải tương thích với kích thước trục và mặt bích của motor hiện hữu.

Nếu model cũ đã ngừng sản xuất, cần kiểm tra model kế nhiệm hoặc phương án thay thế tương đương từ VOGEL.

Hộp số hành tinh VOGEL trong hệ thống truyền động nhà máy

Sự phát triển của servo và tự động hóa khiến hộp số không còn đơn thuần là một thiết bị giảm tốc. Nó trở thành một thành phần trực tiếp ảnh hưởng đến độ chính xác, khả năng tăng tốc, mô-men và độ ổn định của toàn bộ hệ thống.

Hộp số hành tinh VOGEL đáp ứng tốt nhóm ứng dụng này nhờ kết cấu hành tinh nhỏ gọn và khả năng tích hợp với nhiều hệ thống truyền động.

Từ Hộp số Servo VOGEL cho máy chính xác đến Hộp số công nghiệp VOGEL cho những cơ cấu cần mô-men cao, VOGEL cung cấp nhiều series để kỹ sư lựa chọn theo từng yêu cầu cụ thể.
