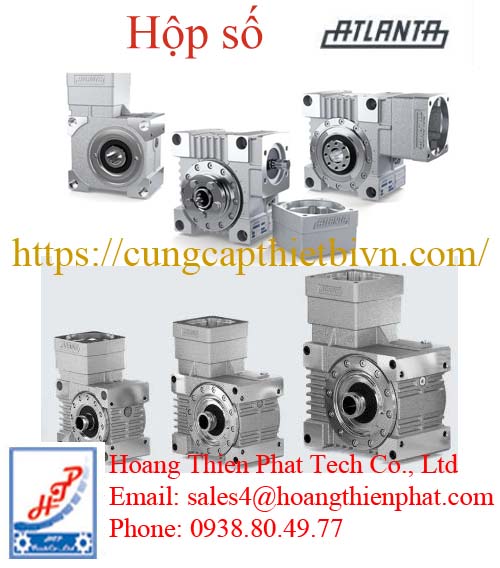

Hộp số ATLANTA

Hộp số ATLANTA là dòng thiết bị truyền động cơ khí của ATLANTA Antriebssysteme GmbH, thương hiệu Đức chuyên sản xuất hộp số chính xác, thanh răng, bánh răng, trục pinion và cơ cấu nâng hạ cho máy công nghiệp. Sản phẩm được phát triển cho những hệ thống cần giảm tốc độ động cơ, tăng mô-men đầu ra và duy trì chuyển động ổn định trong quá trình vận hành.

ATLANTA Việt Nam có thế mạnh đặc biệt về hộp số trục vít chính xác, trong đó các thiết kế của hãng được sử dụng nhiều trên máy công cụ, máy CNC, máy cắt laser, trục nâng và dây chuyền tự động hóa. Hãng trực tiếp sản xuất các hệ thống truyền động tại Đức và đồng thời phát triển hộp số đặc biệt theo yêu cầu của từng máy.

Hộp số ATLANTA có chức năng gì?

Trong một hệ thống truyền động, động cơ thường có tốc độ quay cao nhưng mô-men tại trục chưa phù hợp để trực tiếp kéo tải. Hộp số ATLANTA được bố trí giữa động cơ và cơ cấu máy để điều chỉnh tốc độ quay và tăng mô-men tại đầu ra.

Khi động cơ truyền chuyển động vào hộp số, hệ thống bánh răng bên trong sẽ tạo tỷ số truyền phù hợp trước khi đưa chuyển động đến trục ra. Nhờ vậy máy có thể vận hành ở tốc độ thấp hơn nhưng tạo lực lớn hơn tại vị trí làm việc.

Đối với các hệ thống tự động hóa, yêu cầu của hộp số không chỉ dừng ở việc giảm tốc. Độ rơ cơ khí, độ cứng xoắn, khả năng chịu tải hướng kính và tính ổn định khi đảo chiều đều ảnh hưởng trực tiếp đến độ chính xác của máy.

Đặc điểm của Hộp số ATLANTA

Hộp số ATLANTA được thiết kế theo hướng nhỏ gọn nhưng có khả năng truyền mô-men cao. Hãng sử dụng kết cấu cơ khí có độ cứng tốt để hộp số duy trì khả năng truyền động ổn định trong các ứng dụng thường xuyên tăng tốc, giảm tốc hoặc thay đổi chiều quay.

Một trong những đặc điểm đáng chú ý là ATLANTA sử dụng trục vít được mài chính xác kết hợp với bánh vít bằng hợp kim đồng đặc biệt trên các dòng hộp số trục vít chính xác. Thiết kế này giúp cải thiện khả năng chống mài mòn, duy trì chuyển động êm và kiểm soát khe hở truyền động trong thời gian dài.

Vỏ hộp số được thiết kế hỗ trợ tản nhiệt trong điều kiện tải cao. Điều này đặc biệt quan trọng đối với máy hoạt động liên tục, bởi nhiệt sinh ra trong quá trình truyền động có thể ảnh hưởng đến dầu bôi trơn, vật liệu và tuổi thọ của các chi tiết bên trong.

Các dòng hộp số ATLANTA chính

Đại lý ATLANTA tại Việt Nam cung cấp đa dạng cấu trúc hộp số đáp ứng từ các yêu cầu định vị tiêu chuẩn đến các ứng dụng siêu chính xác trong tự động hóa:

Hộp số Trục vuông góc (Servo Worm Gearboxes)

Đây là dòng sản phẩm danh tiếng nhất của ATLANTA dành cho các ứng dụng vuông góc 90°:

Series HT (High-Torque): Dòng mô-men xoắn cao, độ rơ (backlash) cực thấp ≤ 1 arcmin. Chuyên dùng cho máy Laser CNC, máy công cụ chính xác.

Series HP (High-Performance): Độ rơ ≤ 2 arcmin, dải mô-men rộng (60 đến 2200 Nm). Phù hợp cho các hệ thống máy Router, gắp chọn tự động (Gantry Robots).

Series E (Economy) / B (Basic): Dòng kinh tế, độ rơ ≤ 5 đến 12 arcmin. Tối ưu chi phí cho các ứng dụng băng tải, nâng hạ hàng hóa không đòi hỏi sai số quá nhỏ.

Hộp số Hành tinh (Servo Planetary Gearboxes)

Series APG (High-Performance Planetary): Dòng hộp số hành tinh hiệu suất cao, cấu trúc compact, thiết kế cho các ứng dụng thẳng (Inline) hoặc vuông góc (Right Angle).

Chịu được tải trọng hướng kính (Radial Load) và lực dọc trục (Axial Load) rất lớn.

Tỉ số truyền đa dạng từ i = 3:1 đến 100:1.

Hộp số Bánh răng Nón / Bevel Reducers (Series BG)

Dạng truyền động bánh răng nón nghiêng, hiệu suất cao (>96%), vận hành êm ái, chuyên dùng cho các trục quay phân độ hoặc hệ thống truyền động song song.

Bộ truyền động hoàn chỉnh (Complete Drive System)

Trong thực tế công nghiệp, Hộp số ATLANTA thường được chọn đồng bộ theo hệ thống:

Hộp số trục vít ATLANTA

Hộp số trục vít là một trong những dòng sản phẩm đặc trưng của ATLANTA. Bộ truyền gồm trục vít đầu vào và bánh vít đầu ra bố trí theo góc, cho phép thay đổi hướng truyền động đồng thời tạo tỷ số giảm tốc lớn trong một kết cấu tương đối gọn.

Hộp số ATLANTA dạng trục vít phù hợp với những máy có không gian lắp đặt hạn chế hoặc yêu cầu trục ra vuông góc với trục động cơ. Kết cấu này được sử dụng trong máy công cụ, trục chuyển động, thiết bị nâng hạ và nhiều cơ cấu tự động khác.

ATLANTA chú trọng kiểm soát độ rơ của bộ truyền trục vít, đặc biệt trên các phiên bản dùng cùng động cơ servo. Đây là điểm khác biệt quan trọng so với hộp số trục vít phổ thông vốn chủ yếu tập trung vào chức năng giảm tốc.

Độ rơ của Hộp số ATLANTA

Backlash hay độ rơ xoắn là thông số cần quan tâm khi hộp số được sử dụng trong máy CNC hoặc hệ thống định vị. Nếu độ rơ quá lớn, khi động cơ đảo chiều, trục vào sẽ quay một khoảng nhỏ trước khi trục ra bắt đầu truyền lực theo chiều ngược lại.

Đại lý ATLANTA tại Việt Nam  phát triển các cấp hộp số có độ rơ khác nhau để phù hợp từng yêu cầu kỹ thuật. Với các dòng hộp số servo chính xác cao, độ rơ xoắn có thể được kiểm soát ở mức rất thấp, trong đó dòng High-Torque đạt tới ≤1 arcmin, High-Performance khoảng ≤2 arcmin và Economy khoảng ≤5 arcmin.

Độ rơ thấp đặc biệt cần thiết đối với máy thường xuyên đảo chiều, bởi nó giúp hạn chế chuyển động chết và cải thiện khả năng lặp lại vị trí.

Khả năng truyền mô-men của Hộp số ATLANTA

Khả năng truyền mô-men của Hộp số ATLANTA thay đổi theo kích thước, tỷ số truyền và dòng sản phẩm. ATLANTA cung cấp nhiều cấu hình để đáp ứng từ các trục máy nhỏ đến thiết bị cần tải đầu ra lớn.

Trong danh mục hộp số servo trục vít hiện tại, dòng High-Torque có mô-men đầu ra liên tục khoảng 90–1.200 Nm, trong khi High-Performance có phạm vi khoảng 60–2.200 Nm. Dòng Economy được thiết kế cho tải thấp hơn với mô-men liên tục khoảng 15–800 Nm.

Việc chọn hộp số không nên chỉ dựa vào mô-men danh định. Tải tăng tốc, tải va đập, chu kỳ làm việc và lực hướng kính tại đầu ra cũng cần được kiểm tra để tránh chọn hộp số thiếu tải hoặc quá lớn so với yêu cầu thực tế.

Tỷ số truyền của Hộp số ATLANTA

Tỷ số truyền quyết định mối quan hệ giữa tốc độ trục vào và tốc độ trục ra. Tỷ số càng lớn thì tốc độ đầu ra càng giảm, đồng thời khả năng tạo mô-men tại đầu ra thường tăng lên.

Các dòng hộp số servo trục vít ATLANTA hiện được hãng cung cấp với nhiều tỷ số truyền trong khoảng i = 4,75 đến 52:1, tùy dòng và kích thước. Điều này cho phép kỹ sư lựa chọn tốc độ đầu ra phù hợp với từng cơ cấu máy.

Tỷ số truyền cần được tính cùng tốc độ định mức của động cơ, tốc độ tuyến tính mong muốn và đường kính của bánh răng hoặc cơ cấu đầu ra.

Hộp số ATLANTA kết hợp với thanh răng và bánh răng

Một ứng dụng nổi bật của Hộp số ATLANTA là kết hợp cùng Thanh răng ATLANTA và Bánh răng ATLANTA để tạo thành hệ thống truyền động tuyến tính rack and pinion.

Trong cấu hình này, động cơ được nối với hộp số. Trục ra hộp số mang một bánh răng pinion, bánh răng này ăn khớp với thanh răng được lắp cố định trên thân máy hoặc trục chuyển động.

Khi động cơ quay, hộp số giảm tốc và tăng mô-men trước khi truyền lực đến bánh răng. Bánh răng tiếp tục chuyển chuyển động quay thành chuyển động tuyến tính dọc theo thanh răng.

Cấu hình này thường được sử dụng cho những máy có hành trình dài vì thanh răng có thể ghép thành nhiều đoạn mà không bị giới hạn chiều dài như một số cơ cấu vít me.

Hộp số ATLANTA cho máy CNC

Máy CNC yêu cầu hệ thống truyền động có khả năng phản hồi nhanh, ít độ rơ và duy trì độ ổn định khi tăng giảm tốc liên tục. Hộp số ATLANTA có thể được bố trí trên các trục di chuyển của máy để truyền lực từ servo motor tới thanh răng hoặc các cơ cấu cơ khí khác.

Trên máy CNC khổ lớn, bộ truyền rack and pinion kết hợp hộp số thường được sử dụng cho trục X hoặc Y. Hộp số giúp servo motor vận hành trong vùng tốc độ phù hợp trong khi vẫn tạo đủ mô-men để di chuyển bàn máy hoặc cầu gantry.

Độ cứng cơ khí của toàn bộ chuỗi truyền động có ảnh hưởng trực tiếp đến khả năng gia công. Vì vậy hộp số, bánh răng và thanh răng cần được tính toán như một hệ thống thống nhất.

Hộp số ATLANTA cho máy cắt laser

Máy cắt laser thường yêu cầu tốc độ di chuyển cao và khả năng thay đổi hướng nhanh. Hệ thống truyền động phải hạn chế độ trễ khi động cơ liên tục tăng tốc, giảm tốc và đảo chiều.

Hộp số ATLANTA được sử dụng để kết nối servo motor với bánh răng truyền động của trục máy. Khi kết hợp cùng thanh răng chính xác, hệ thống có thể tạo chuyển động ổn định trên hành trình dài.

Đây là một trong những ứng dụng mà độ rơ thấp của hộp số có ý nghĩa rõ rệt, bởi sai lệch nhỏ trong chuyển động cơ khí có thể ảnh hưởng đến quỹ đạo của đầu cắt.

Hộp số ATLANTA cho hệ thống gantry

Hệ thống gantry thường có cầu máy lớn và tải trọng cao. Hai bên cầu có thể được truyền động bằng các bộ servo – hộp số – bánh răng riêng biệt và được điều khiển đồng bộ.

Hộp số ATLANTA giúp tăng mô-men của động cơ trước khi truyền lực xuống bánh răng. Cấu hình này cho phép hệ thống di chuyển nhanh nhưng vẫn đủ lực để tăng tốc cho khối lượng lớn.

Ngoài máy CNC và máy laser, cấu trúc gantry còn được sử dụng trong robot gắp đặt, thiết bị xếp dỡ, máy hàn, hệ thống palletizing và các thiết bị handling tự động.

Hộp số ATLANTA cho trục nâng

Trục nâng là một ứng dụng yêu cầu hộp số chịu tải ổn định và có khả năng kiểm soát vị trí tốt. ATLANTA liệt kê các trục nâng là một trong những ứng dụng của dòng hộp số servo trục vít chính xác.

Trong hệ thống này, hộp số có thể truyền mô-men tới cơ cấu vít nâng, thanh răng hoặc cơ cấu truyền động khác. Khả năng chịu tải bổ sung tại đầu ra cũng cần được tính toán do trọng lượng của cụm chuyển động có thể tạo lực hướng kính và mô-men đáng kể.

Đối với trục nâng sử dụng servo, hệ thống thường kết hợp thêm phanh motor hoặc cơ cấu an toàn tùy yêu cầu của máy.

Hộp số đặc biệt ATLANTA

Ngoài các sản phẩm tiêu chuẩn, ATLANTA còn phát triển hộp số đặc biệt theo yêu cầu. Hãng có thể dựa trên bản vẽ, không gian lắp đặt và điều kiện vận hành để thiết kế cơ cấu truyền động riêng cho từng máy.

Các thiết kế đặc biệt phù hợp với thiết bị có kết cấu không thể sử dụng hộp số tiêu chuẩn, chẳng hạn máy chuyên dụng, dây chuyền OEM hoặc thiết bị cần trục ra và tỷ số truyền riêng.

ATLANTA Việt Nam cũng sản xuất các chi tiết truyền động đặc biệt, do đó hộp số có thể được phát triển đồng bộ với bánh răng hoặc các bộ phận cơ khí liên quan.

Độ bền và khả năng làm việc lâu dài

Độ bền của Hộp số ATLANTA phụ thuộc vào điều kiện tải, tốc độ, chế độ bôi trơn và cách lắp đặt. Trên dòng servo trục vít, ATLANTA sử dụng trục vít mài kết hợp bánh vít bằng loại đồng đặc biệt tối ưu cho khả năng chống mài mòn.

Hệ thống bôi trơn ngâm hỗ trợ tạo màng dầu liên tục trên vùng ăn khớp. Kết cấu ổ đỡ cũng được thiết kế nhằm tăng độ cứng và kiểm soát khe hở của bộ truyền.

Nếu hộp số hoạt động trong điều kiện tải cao, việc kiểm tra nhiệt độ, độ rung và tình trạng dầu bôi trơn định kỳ sẽ giúp phát hiện sớm những dấu hiệu bất thường.
