Mô tả

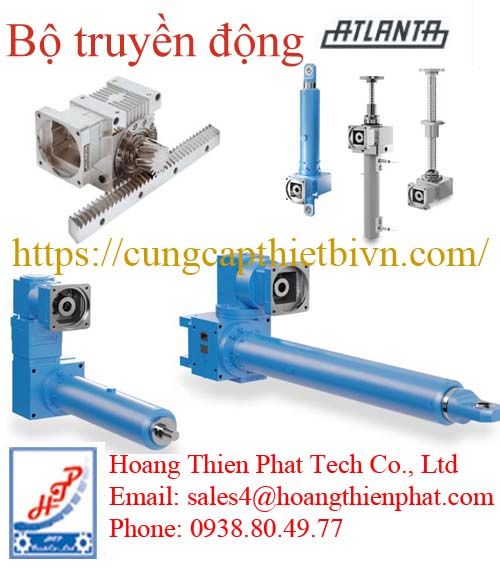

Bộ truyền động ATLANTA

Bộ truyền động ATLANTA là nhóm thiết bị truyền động cơ khí của ATLANTA Antriebssysteme GmbH, thương hiệu Đức chuyên phát triển các hệ thống chuyển động chính xác cho máy công cụ, dây chuyền tự động hóa và thiết bị sản xuất. Sản phẩm của hãng được sử dụng để tạo các chuyển động nâng, hạ, đẩy, kéo, tiến, ép, nghiêng hoặc định vị tải theo phương tuyến tính.

ATLANTA tập trung mạnh vào các bộ truyền động tuyến tính sử dụng trục vít, kết hợp với động cơ điện hoặc servo motor để kiểm soát chính xác tốc độ và vị trí. Bên cạnh đó, hệ sinh thái truyền động của hãng còn bao gồm Thanh răng ATLANTA, Bánh răng ATLANTA, Hộp số ATLANTA và Hộp số Servo ATLANTA, giúp xây dựng hệ thống truyền động đồng bộ cho nhiều loại máy công nghiệp.

Bộ truyền động ATLANTA hoạt động như thế nào?

Nguyên lý của Bộ truyền động ATLANTA dựa trên việc chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính. Động cơ truyền mô-men vào cơ cấu bánh răng bên trong, sau đó trục vít hoặc đai ốc chuyển động tạo ra hành trình tiến hoặc lùi của tải.

Khác với xy lanh khí nén hoặc xy lanh thủy lực, bộ truyền động cơ điện có thể kiểm soát vị trí bằng động cơ và hệ thống điều khiển. Điều này giúp người vận hành kiểm soát chính xác tốc độ, hành trình và vị trí dừng của cơ cấu máy.

Trong những hệ thống sử dụng servo motor, Bộ truyền động ATLANTA có thể thực hiện các chuyển động liên tục với khả năng điều chỉnh vị trí chính xác. Đây là đặc điểm quan trọng đối với máy tự động hóa, máy ép, hệ thống nâng hạ hoặc những thiết bị có nhiều vị trí làm việc khác nhau.

Cấu tạo của Bộ truyền động ATLANTA

Cấu tạo cơ bản của Bộ truyền động ATLANTA gồm thân hộp truyền động, cơ cấu bánh răng, trục vít, đai ốc truyền động, ổ đỡ và các chi tiết kết nối với động cơ.

Động cơ tạo chuyển động quay và truyền vào bộ giảm tốc. Bánh răng bên trong làm quay trục vít hoặc cơ cấu đai ốc, từ đó biến chuyển động quay thành chuyển động tịnh tiến.

ATLANTA  Việt Nam phát triển cả hệ thống dùng vít me bi và hệ thống sử dụng vít hình thang. Hai cấu trúc này đáp ứng những điều kiện vận hành khác nhau về tốc độ, chu kỳ làm việc và tải trọng.

Với các ứng dụng tốc độ cao, vít me bi giúp giảm ma sát và cho phép hệ thống hoạt động với tần suất lớn. Trong khi đó, vít hình thang có kết cấu đơn giản và phù hợp với các ứng dụng có tốc độ vừa phải hoặc số lần nâng hạ không quá cao.

Các thành phần chính trong một bộ truyền động ATLANTA

Một hệ truyền động tuyến tính ATLANTA tiêu chuẩn bao gồm 4 bộ phận cấu thành chính:

Động cơ Servo (Drive Motor): Cung cấp chuyển động quay chính xác (nhận tín hiệu điều khiển từ PLC/CNC Controller).

Hộp số Servo ATLANTA (Servo Reducer): Giảm tốc, tăng mô-men xoắn và duy trì độ rơ (backlash) cực thấp (≤ 1 đến 3  arcmin).

Bánh răng ATLANTA (Pinion): Lắp vào đầu ra của hộp số (qua mặt bích ISO 9409-1-A hoặc trục then), biến chuyển động quay thành chuyển động tịnh tiến.

Thanh răng ATLANTA (Rack): Đẩy cơ cấu di chuyển dọc theo hành trình trục.

Phân loại hệ truyền động ATLANTA theo hiệu suất (Drive Classes)

Đại lý ATLANTA  tại Việt Nam phân chia hệ truyền động thành 5 phân cấp hiệu suất tiêu chuẩn giúp nhà thiết kế dễ dàng lựa chọn theo tải trọng và độ chính xác yêu cầu:

Phân cấp	Cấp chính xác thanh răng	Độ rơ hộp số	Lực đẩy tối đa (Fx​)	Ứng dụng tiêu biểu
High Performance Drive	DIN 4 – DIN 6 (Mài tinh)	≤ 1 arcmin	Lên tới 120  kN	Máy cắt Laser Fiber, máy CNC độ chính xác cao, Robot gia công.
Precision Drive	DIN 7 (Tôi cứng & mài)	≤ 2 – 3  arcmin	Lên tới 62 kN	Máy Router CNC khắc gỗ/nhôm, hệ thống Gantry Robot 3 trục.
Medium Performance Drive	DIN 8 (Mài / phay tinh)	≤ 5  arcmin	Lên tới 40 kN	Máy cắt Plasma, thiết bị xếp gắp Pallet tự động.
Standard Drive	DIN 9 (Phay thô)	≤ 12  arcmin	Lên tới 25 kN	Hệ thống băng tải, trục di chuyển phụ, cổng nâng hạ.
Basic Drive	DIN 10	Standard	Tiêu chuẩn	Cửa tự động, cơ cấu đẩy đơn g

Bộ truyền động ATLANTA hiệu suất cao

Các Bộ truyền động ATLANTA hiệu suất cao được phát triển cho những cơ cấu cần tốc độ lớn, độ chính xác tốt và chu kỳ hoạt động cao. Hãng sử dụng cơ cấu vít me bi có khả năng chịu tải lớn để tạo chuyển động tuyến tính với hiệu suất cao.

Theo dữ liệu của ATLANTA, dòng truyền động hiệu suất cao có dải tải khoảng 5 đến 100 kN và tốc độ di chuyển có thể đạt tới 666 mm/s, tùy kích thước và cấu hình. Hệ thống có thể đáp ứng chu kỳ hoạt động lên tới 100% trong điều kiện thiết kế phù hợp.

Đặc tính này giúp Bộ truyền động ATLANTA phù hợp với các máy cần chuyển động liên tục, chẳng hạn máy tự động hóa, máy ép nhựa, thiết bị handling và các cơ cấu nâng hạ tốc độ cao.

Một ưu điểm khác là khả năng kết hợp với servo motor. Khi được tích hợp cùng hệ thống điều khiển servo, cơ cấu có thể kiểm soát cả tốc độ, gia tốc và vị trí của tải.

Bộ truyền động ATLANTA tiêu chuẩn

Đối với những ứng dụng không yêu cầu tốc độ quá cao, ATLANTA cung cấp các bộ truyền động sử dụng vít hình thang. Dạng truyền động này phù hợp cho các chuyển động nâng, hạ, đẩy hoặc kéo có tần suất vừa phải.

Dải tải của hệ truyền động tiêu chuẩn có thể từ khoảng 2 đến 100 kN, trong khi tốc độ di chuyển có thể đạt khoảng 25 mm/s, tùy kích thước. Các thiết kế sử dụng vít hình thang còn có đặc tính tự hãm tĩnh trong những điều kiện phù hợp.

Bộ truyền động ATLANTA dạng này được sử dụng trong bàn nâng, máy điều chỉnh chiều cao, cơ cấu định vị, máy đóng gói và nhiều thiết bị sản xuất thông thường.

So với hệ thống tốc độ cao, phiên bản tiêu chuẩn tập trung nhiều hơn vào khả năng chịu tải, kết cấu ổn định và chi phí phù hợp cho những chuyển động không diễn ra liên tục.

Khả năng chịu tải của Bộ truyền động ATLANTA

Một trong những đặc điểm đáng chú ý của Bộ truyền động ATLANTA là dải tải rộng. Hãng phát triển nhiều kích thước truyền động khác nhau để đáp ứng từ những cơ cấu nhỏ đến hệ thống nâng tải hàng chục kilonewton.

Tải trọng không chỉ phụ thuộc vào kích thước bộ truyền động mà còn liên quan đến loại trục vít, hành trình, tốc độ và chu kỳ làm việc. Khi hành trình tăng lên, độ ổn định của trục vít và phương pháp gá đỡ cũng cần được tính toán kỹ.

Trong các ứng dụng nâng tải nặng, kỹ sư cần kiểm tra cả tải động và tải tĩnh. Lực phát sinh trong quá trình tăng tốc hoặc dừng đột ngột có thể lớn hơn đáng kể so với tải khi hệ thống vận hành đều.

Bộ truyền động ATLANTA cho chuyển động nâng hạ

Bộ truyền động ATLANTA đặc biệt phù hợp cho những ứng dụng cần nâng hoặc hạ tải theo phương thẳng đứng. Cơ cấu truyền động có thể bố trí dưới bàn nâng, khuôn máy hoặc cụm thiết bị cần thay đổi độ cao.

Khi động cơ hoạt động, trục vít tạo chuyển động tuyến tính để nâng tải lên hoặc đưa tải xuống. Tốc độ chuyển động có thể được kiểm soát bằng động cơ hoặc servo drive.

So với một số hệ thống thủy lực, truyền động cơ điện không yêu cầu bơm thủy lực, đường ống dầu và nhiều thiết bị phụ trợ. Điều này có thể giúp thiết kế hệ thống sạch hơn và thuận tiện trong các máy yêu cầu kiểm soát vị trí.

Đồng bộ nhiều Bộ truyền động ATLANTA

Trong những hệ thống có bàn máy lớn, việc sử dụng một điểm nâng duy nhất có thể làm tải phân bố không đều. Vì vậy nhiều Bộ truyền động ATLANTA có thể được bố trí tại các vị trí khác nhau và vận hành đồng bộ.

ATLANTA cho phép đồng bộ nhiều bộ truyền động bằng phương pháp cơ khí hoặc điện tử đối với các cấu hình thích hợp.

Đồng bộ cơ khí có thể sử dụng trục truyền động và khớp nối để một động cơ điều khiển nhiều điểm nâng. Phương pháp này phù hợp khi cần các điểm nâng luôn duy trì mối quan hệ cơ học cố định.

Trong hệ thống hiện đại, nhiều servo motor có thể được điều khiển đồng bộ bằng bộ điều khiển điện tử. Cấu hình này linh hoạt hơn khi máy cần thay đổi vị trí hoặc điều chỉnh từng trục riêng biệt.

Bộ truyền động ATLANTA cho máy ép nhựa

Một ứng dụng đáng chú ý của Bộ truyền động ATLANTA là công nghệ ép phun nhựa. ATLANTA đã phát triển hệ thống truyền động điện sử dụng bộ truyền vít để thay thế một số cơ cấu tháo khuôn sử dụng thủy lực.

Trong quá trình tháo sản phẩm hoặc rút lõi dài khỏi khuôn, cơ cấu cần tạo lực lớn nhưng vẫn phải kiểm soát chính xác hành trình. Bộ truyền động cơ điện có thể thực hiện chuyển động này với tốc độ và vị trí được lập trình.

Khả năng kiểm soát chuyển động giúp hệ thống phù hợp với những máy sản xuất tự động cần lặp lại cùng một hành trình nhiều lần.

Bộ truyền động ATLANTA cho máy tự động hóa

Trong dây chuyền tự động, Bộ truyền động ATLANTA có thể thực hiện nhiều chức năng như nâng sản phẩm, đẩy vật liệu, thay đổi vị trí bàn máy hoặc điều chỉnh cơ cấu gá.

Servo motor kết hợp với bộ truyền động cho phép thiết lập nhiều vị trí khác nhau trên cùng một hành trình. Nhờ đó một cơ cấu có thể thực hiện nhiều bước chuyển động mà không cần thay đổi phần cứng.

Ứng dụng này thường xuất hiện trong máy đóng gói, máy lắp ráp, thiết bị kiểm tra, hệ thống handling và dây chuyền sản xuất tự động.

Bộ truyền động ATLANTA trong máy công cụ

Máy công cụ yêu cầu các cơ cấu chuyển động có khả năng chịu tải nhưng vẫn đảm bảo độ ổn định vị trí. Bộ truyền động ATLANTA có thể được sử dụng cho bàn nâng, trục phụ, cơ cấu điều chỉnh chiều cao hoặc các thiết bị gá kẹp.

Đối với những trục cần hành trình dài theo phương ngang, ATLANTA còn cung cấp hệ truyền động Thanh răng ATLANTA – Bánh răng ATLANTA. Trong khi đó, cơ cấu vít nâng thích hợp hơn cho chuyển động nâng hạ hoặc những hành trình tuyến tính cần lực lớn.

Việc kết hợp nhiều công nghệ truyền động của cùng hãng giúp kỹ sư lựa chọn cơ cấu phù hợp với từng trục của máy.

Ưu điểm của Bộ truyền động ATLANTA

Điểm mạnh của Bộ truyền động ATLANTA là khả năng kết hợp tải trọng lớn với khả năng kiểm soát chuyển động. Với hệ truyền động vít me bi, tốc độ tuyến tính có thể đạt mức cao trong khi vẫn giữ được độ chính xác.

ATLANTA cũng thiết kế các hệ thống có thể kết nối với nhiều loại motor công nghiệp và servo motor. Điều này giúp việc tích hợp Bộ truyền động ATLANTA vào máy mới hoặc nâng cấp thiết bị hiện hữu thuận tiện hơn.

Ngoài ra, các phiên bản đặc biệt có thể được phát triển cho môi trường ngoài trời, thực phẩm, ATEX, chân không hoặc môi trường có nhiệt độ cao.

Bộ truyền động ATLANTA thay thế hệ thống thủy lực

Trong một số máy, Bộ truyền động ATLANTA có thể được sử dụng để thay thế cơ cấu nâng bằng thủy lực. Truyền động điện loại bỏ nhu cầu sử dụng bơm, van, đường ống và dầu thủy lực tại cơ cấu chuyển động.

Điều này đặc biệt hữu ích trong những dây chuyền cần giữ môi trường sạch hoặc muốn kiểm soát chính xác vị trí. Hệ thống servo còn cho phép thay đổi hành trình và tốc độ bằng chương trình điều khiển thay vì điều chỉnh cơ khí.

Tuy nhiên, việc lựa chọn giữa truyền động điện và thủy lực vẫn cần dựa trên lực yêu cầu, tốc độ, hành trình và điều kiện vận hành cụ thể của từng máy.

Bộ truyền động ATLANTA cho hệ thống chuyển động chính xác

Bộ truyền động ATLANTA phù hợp với các máy cần chuyển động tuyến tính có khả năng kiểm soát chính xác, tải trọng lớn và tuổi thọ cao. Việc có cả hệ thống tốc độ cao sử dụng vít me bi và hệ thống tiêu chuẩn dùng vít hình thang giúp ATLANTA đáp ứng nhiều điều kiện vận hành khác nhau.

Khi kết hợp Bộ truyền động ATLANTA với Hộp số ATLANTA, Hộp số Servo ATLANTA, Thanh răng ATLANTA và Bánh răng ATLANTA, người thiết kế có thể xây dựng hệ thống truyền động đồng bộ từ động cơ đến cơ cấu chuyển động. Đây là nhóm sản phẩm phù hợp cho máy công nghiệp hiện đại cần kết hợp giữa tải trọng, tốc độ và khả năng định vị.
