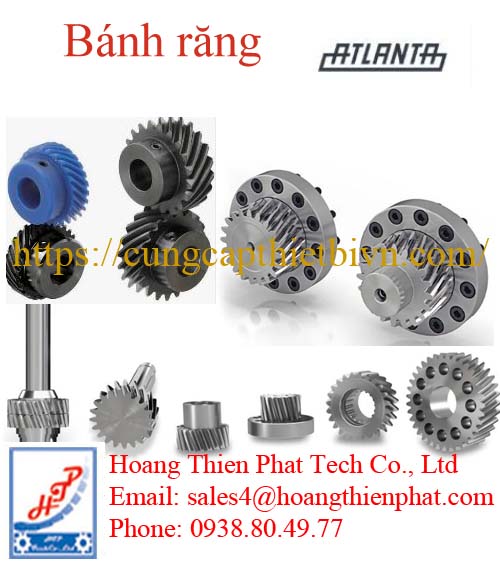

Bánh răng ATLANTA

Bánh răng ATLANTA là nhóm linh kiện truyền động cơ khí chính xác của ATLANTA Antriebssysteme GmbH, thương hiệu đến từ Đức chuyên phát triển hệ thống thanh răng, bánh răng, hộp số servo và các cơ cấu truyền động công nghiệp. Sản phẩm được sử dụng nhiều trong máy CNC, máy cắt laser, robot, hệ thống gantry và những thiết bị yêu cầu chuyển động ổn định với độ chính xác cao.

Trong nhiều ứng dụng, Bánh răng ATLANTA được kết hợp trực tiếp với Thanh răng ATLANTA để tạo thành bộ truyền rack and pinion. Khi bánh răng quay, các răng ăn khớp với thanh răng và chuyển mô-men quay thành chuyển động tuyến tính. Đây là cấu hình đặc biệt phù hợp với những máy có hành trình dài, tốc độ cao hoặc cần truyền lực lớn.

Bánh răng ATLANTA trong hệ thống truyền động công nghiệp

Bánh răng đóng vai trò truyền mô-men từ động cơ hoặc hộp giảm tốc tới cơ cấu chuyển động. Trong hệ thống thanh răng – bánh răng, bánh răng thường được lắp trên trục ra của hộp số và trực tiếp tiếp xúc với thanh răng.

Chất lượng của Bánh răng ATLANTA ảnh hưởng trực tiếp đến độ chính xác vị trí, độ ồn, khả năng chịu tải và tuổi thọ của toàn hệ thống. Một bánh răng có sai số biên dạng hoặc khe hở ăn khớp quá lớn có thể làm tăng rung động và gây sai lệch vị trí khi máy thường xuyên thay đổi chiều chuyển động.

ATLANTA phát triển các thành phần truyền động theo hướng đồng bộ. Nhờ đó bánh răng có thể kết hợp với thanh răng, trục pinion, hộp số và hệ thống bôi trơn phù hợp trong cùng một hệ truyền động.

Đặc điểm của Bánh răng ATLANTA

Bánh răng ATLANTA được thiết kế cho các ứng dụng yêu cầu khả năng truyền lực ổn định và độ chính xác cao. Hình dạng răng được gia công theo các cấp dung sai phù hợp với từng nhóm thanh răng của hãng, giúp quá trình ăn khớp diễn ra đều hơn.

Tùy ứng dụng, bánh răng có thể sử dụng dạng răng thẳng hoặc răng nghiêng. Các cấu hình này phù hợp với nhiều loại máy khác nhau, từ thiết bị truyền động tiêu chuẩn đến máy công cụ tốc độ cao.

ATLANTA cũng chú trọng đến vật liệu và xử lý bề mặt nhằm tăng khả năng chịu mài mòn. Đây là yếu tố quan trọng vì bánh răng thường phải làm việc liên tục dưới tải, đặc biệt trong các máy CNC hoặc hệ thống vận chuyển có chu kỳ hoạt động cao.

Bánh răng thẳng ATLANTA

Bánh răng ATLANTA răng thẳng có các răng song song với trục quay và thường được sử dụng trong những cơ cấu truyền động cần kết cấu đơn giản, dễ lắp đặt và dễ bảo trì.

Khi kết hợp với thanh răng răng thẳng, bánh răng tạo ra một hệ truyền động tuyến tính có khả năng chịu lực tốt. Cấu hình này được ứng dụng trong máy công nghiệp, thiết bị nâng hạ, hệ thống cấp liệu và nhiều cơ cấu tự động hóa.

Bánh răng răng thẳng có ưu điểm là cấu tạo tương đối đơn giản và thuận tiện trong việc kiểm tra độ ăn khớp. Tuy nhiên, khi tốc độ tăng cao, yêu cầu căn chỉnh và bôi trơn cần được kiểm soát chặt chẽ để hạn chế tiếng ồn và mài mòn.

Bánh răng nghiêng ATLANTA

Đối với hệ thống cần chuyển động êm hơn, Bánh răng ATLANTA răng nghiêng là lựa chọn đáng chú ý. Các răng được bố trí theo một góc nhất định, cho phép nhiều vùng răng tham gia ăn khớp liên tục trong quá trình truyền động.

Cấu trúc này giúp tải được phân bố tốt hơn và hạn chế sự thay đổi đột ngột của lực tiếp xúc giữa các răng. Nhờ đó hệ thống có thể hoạt động ổn định hơn ở tốc độ cao.

Bánh răng răng nghiêng thường xuất hiện trong máy CNC, máy laser và hệ thống gantry, nơi tốc độ, độ êm và độ chính xác đều là những yêu cầu quan trọng.

Bánh răng ATLANTA kết hợp với Thanh răng ATLANTA

Một trong những ứng dụng phổ biến nhất của Bánh răng ATLANTA là kết hợp với thanh răng để tạo thành bộ truyền chuyển động tuyến tính.

Servo motor tạo chuyển động quay và truyền mô-men qua hộp giảm tốc. Trục ra của hộp số mang bánh răng pinion, sau đó bánh răng ăn khớp với Thanh răng ATLANTA được cố định trên thân máy hoặc cụm chuyển động.

Khi pinion quay, bàn máy hoặc cụm cơ khí sẽ di chuyển dọc theo thanh răng. Tốc độ tuyến tính và lực kéo phụ thuộc vào đường kính bánh răng, tỷ số truyền của hộp số, tốc độ động cơ và tải của máy.

Ưu điểm của hệ thống này là có thể tạo hành trình rất dài bằng cách ghép nhiều đoạn thanh răng. Điều này đặc biệt hữu ích đối với máy laser, máy plasma, máy CNC khổ lớn hoặc robot gantry.

Trục pinion ATLANTA

Ngoài bánh răng thông thường, ATLANTA còn phát triển các dạng pinion shaft – trục bánh răng. Đây là chi tiết tích hợp bánh răng trực tiếp trên trục, giúp giảm số lượng linh kiện trong bộ truyền và tạo kết cấu chắc chắn hơn.

Trục pinion có thể kết nối với hộp số hoặc các bộ phận truyền động khác tùy thiết kế máy. Việc lựa chọn đúng đường kính trục, kiểu lắp và thông số răng rất quan trọng để đảm bảo khả năng chịu mô-men.

Trong các hệ thống tốc độ cao, độ đồng tâm giữa trục và bánh răng cũng ảnh hưởng trực tiếp đến rung động và độ chính xác chuyển động.

Bánh răng ATLANTA giảm độ rơ cho hệ thống chính xác

Độ rơ là một trong những yếu tố quan trọng nhất của bộ truyền thanh răng – bánh răng. Khi máy đảo chiều, khoảng hở giữa hai mặt răng có thể gây ra một khoảng chuyển động chết trước khi lực được truyền sang hướng ngược lại.

ATLANTA phát triển các cơ cấu pinion có khả năng tạo tải trước để giảm khe hở trong quá trình ăn khớp. Giải pháp này phù hợp với những thiết bị yêu cầu khả năng định vị chính xác và thường xuyên thay đổi chiều chuyển động.

Khi kết hợp đúng Bánh răng ATLANTA với thanh răng có cấp chính xác phù hợp, hệ thống có thể hạn chế đáng kể ảnh hưởng của backlash và cải thiện khả năng lặp lại vị trí.

Khả năng chịu tải của Bánh răng ATLANTA

Khả năng chịu tải của bánh răng phụ thuộc vào nhiều yếu tố như module, số răng, vật liệu, độ cứng bề mặt, tốc độ và điều kiện bôi trơn. Bánh răng có kích thước lớn hơn thường có khả năng truyền mô-men cao hơn, nhưng cũng yêu cầu không gian lắp đặt lớn hơn.

Trong một hệ thống hoàn chỉnh, tải tác dụng lên Bánh răng ATLANTA cần được tính đồng thời với lực tuyến tính yêu cầu tại thanh răng. Gia tốc của máy cũng rất quan trọng vì tải động khi tăng tốc hoặc giảm tốc có thể lớn hơn nhiều so với tải khi chạy ổn định.

Đối với máy làm việc liên tục, yếu tố nhiệt và điều kiện bôi trơn cũng ảnh hưởng đáng kể đến tuổi thọ bánh răng.

Bánh răng ATLANTA cho hệ thống gantry

Trong hệ thống gantry, hai bên cầu máy có thể sử dụng hai bộ truyền thanh răng – bánh răng hoạt động đồng bộ. Bánh răng ATLANTA giúp truyền lực từ servo tới từng bên của cơ cấu để giữ cầu máy di chuyển song song.

Ứng dụng này thường xuất hiện trong robot, thiết bị gắp đặt, máy cắt khổ lớn và hệ thống xử lý vật liệu.

Việc đồng bộ hai động cơ và hai bánh răng rất quan trọng. Nếu một bên truyền động sai lệch, cầu gantry có thể bị xoắn hoặc tạo tải không đều lên ray dẫn hướng.

Ứng dụng trong robot và dây chuyền tự động hóa

Bánh răng ATLANTA còn được sử dụng trong robot tuyến tính, hệ thống cấp liệu, máy đóng gói và các cơ cấu handling. Bộ truyền rack and pinion cho phép tạo hành trình dài trong khi vẫn giữ thiết kế tương đối gọn.

Đối với robot di chuyển trên ray, bánh răng pinion có thể được gắn trực tiếp vào cụm truyền động của robot. Thanh răng được bố trí dọc theo đường ray để robot di chuyển trên khoảng cách lớn hơn phạm vi làm việc thông thường.

Trong các dây chuyền sản xuất tự động, hệ thống này cũng được sử dụng để di chuyển pallet, đồ gá hoặc cụm máy giữa nhiều vị trí.

Cách lựa chọn Bánh răng ATLANTA phù hợp

Khi lựa chọn Bánh răng ATLANTA, trước tiên cần xác định loại thanh răng đang sử dụng. Module, kiểu răng thẳng hoặc răng nghiêng và cấp chính xác của hai bộ phận phải tương thích với nhau.

Tiếp theo cần xác định lực tuyến tính, tốc độ chuyển động và mô-men trên trục pinion. Đường kính bánh răng cũng ảnh hưởng trực tiếp đến tốc độ tuyến tính và lực truyền.

Đối với hệ thống sử dụng servo motor, cần xem xét thêm tỷ số truyền hộp số, mô-men cực đại của motor và chu kỳ tăng giảm tốc. Những thông số này giúp xác định bánh răng có đủ khả năng chịu tải trong điều kiện thực tế hay không.

Lắp đặt Bánh răng ATLANTA đúng kỹ thuật

Trong quá trình lắp đặt, vị trí của bánh răng so với thanh răng cần được căn chỉnh chính xác. Hai chi tiết phải ăn khớp đủ sâu nhưng không được ép quá chặt.

Nếu khe hở quá lớn, hệ thống có thể xuất hiện backlash và tạo tiếng va khi đảo chiều. Ngược lại, nếu bánh răng bị ép quá sát vào thanh răng, ma sát tăng và có thể gây nóng hoặc mài mòn nhanh.

Ngoài ra cần kiểm tra độ đồng tâm của trục, độ cứng của giá lắp hộp số và khả năng bôi trơn. Với máy tốc độ cao, sai lệch nhỏ trong lắp đặt cũng có thể gây rung động rõ rệt.

Bánh răng ATLANTA cho hệ thống truyền động chính xác

Bánh răng ATLANTA là thành phần quan trọng trong nhiều hệ thống truyền động tuyến tính hiện đại. Sản phẩm có thể kết hợp với Thanh răng ATLANTA, Hộp số ATLANTA và Hộp số Servo ATLANTA để tạo thành một chuỗi truyền động đồng bộ từ động cơ đến cơ cấu chuyển động.

Khả năng ứng dụng trong máy CNC, robot, máy laser và gantry giúp Bánh răng ATLANTA phù hợp với nhiều lĩnh vực tự động hóa. Việc lựa chọn chính xác module, kiểu răng, kích thước bánh răng và điều kiện bôi trơn giúp hệ thống duy trì độ ổn định trong thời gian dài.

Đối với những máy yêu cầu chuyển động nhanh, tải cao và kiểm soát vị trí chính xác, Bánh răng ATLANTA là một trong những nhóm linh kiện truyền động đáng chú ý của ATLANTA Antriebssysteme GmbH.
