Mô tả

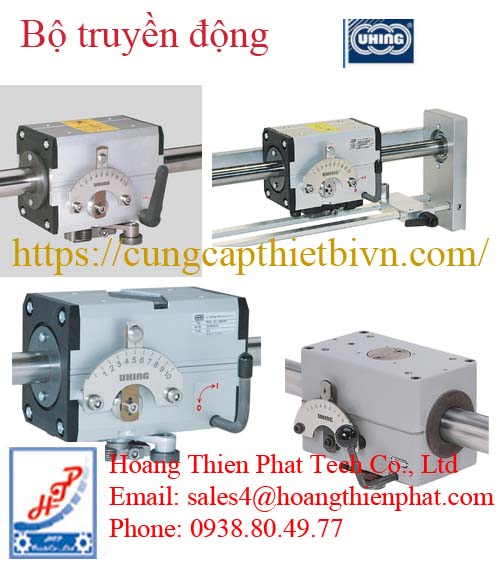

Bộ truyền động Uhing

Bộ truyền động Uhing (thường gọi là Uhing RG Drive) là một trong những công nghệ cơ khí độc đáo giúp chuyển đổi chuyển động quay → chuyển động tịnh tiến mà không cần sử dụng vít me, đai hay bánh răng truyền thống.

Nguyên lý hoạt động

Khác với vít me bi hay đai răng, bộ truyền động Uhing sử dụng các vòng nhẫn có thiết kế đặc biệt tiếp xúc với trục trơn.

Khi trục quay, các vòng nhẫn này tì sát vào thân trục theo một góc nghiêng nhất định.

Góc nghiêng này tạo ra lực đẩy làm cho hộp số Uhing di chuyển dọc theo trục.

Đảo chiều: Bằng cách thay đổi góc nghiêng của các vòng nhẫn (thông qua một cần gạt cơ học), bộ truyền động sẽ ngay lập tức đổi hướng di chuyển mà không cần dừng hoặc đảo chiều quay của mô tơ.

Cấu tạo chính

Một bộ truyền động Uhing gồm các thành phần:

Trục trơn (shaft): truyền chuyển động quay

Vòng lăn (rolling rings): tạo chuyển động tịnh tiến

Vỏ housing: bảo vệ và cố định cơ cấu

Cơ cấu điều chỉnh góc: thay đổi bước tiến

Các đặc tính kỹ thuật nổi bật

Điều chỉnh bước rải (Pitch): Bạn có thể điều chỉnh khoảng cách di chuyển của bộ truyền động trên mỗi vòng quay của trục chỉ bằng cách vặn núm xoay trên hộp số, ngay cả khi máy đang chạy.

Tốc độ cao: Khả năng chuyển động tịnh tiến lên đến 4m/s.

Lực đẩy: Tùy theo dòng sản phẩm, lực đẩy có thể đạt từ vài Newton đến hàng nghìn Newton (3,600 N trở lên).

Độ rơ bằng không (Zero Backlash): Do cơ cấu tiếp xúc liên tục giữa vòng nhẫn và trục, hệ thống hầu như không có độ trễ khi đảo chiều.

Cách chọn Bộ truyền động Uhing

 Phân loại các dòng chính Bộ truyền động Uhing

Dòng sản phẩm	Đặc điểm	Ứng dụng chính
Dòng RG	Phổ biến nhất, có thể điều chỉnh tốc độ và đảo chiều cơ học.	Máy quấn dây điện, dây cáp, sợi dệt.
Dòng RS	Tốc độ cố định, không có cơ cấu đảo chiều tự động trên hộp số.	Các hệ thống đẩy tịnh tiến đơn giản.
Dòng RGK	Phiên bản nhỏ gọn (Compact).	Máy móc y tế, thiết bị đo lường nhỏ.

Các model cụ thể bộ truyền động Uhing

RG3-15-2 / RG3-15-2-M: Đường kính trục 15mm.

RG3-20-2 / RG3-20-2-M: Đường kính trục 20mm.

RG3-22-2: Đường kính trục 22mm.

RG3-30-2: Đường kính trục 30mm.

RG3-40-2: Đường kính trục 40mm.

RG3-50-2: Đường kính trục 50mm.

RG3-60-2: Đường kính trục 60mm.

RG3-80-2: Đường kính trục 80mm.

Dòng 4 vòng nhẫn (4-Ring): Dùng cho ứng dụng cần lực đẩy (Side Thrust) lớn hơn.

RG4-15-2 / RG4-20-2 / RG4-30-2… (Tương tự dải kích thước trên nhưng lực kéo khỏe hơn khoảng 40-50%).

RGK3-15-0 / RGK3-15-1: Dòng siêu nhỏ cho trục 15mm nhưng thân vỏ tối giản.

RGK3-20-0 / RGK3-20-1: Dòng nhỏ cho trục 20mm.

RS3-10 / RS4-10: Trục 10mm.

RS3-15 / RS4-15: Trục 15mm.

RS3-20 / RS4-20: Trục 20mm.

RS3-25 / RS4-25: Trục 25mm.

RS3-30 / RS4-30: Trục 30mm.

RS3-40 / RS4-40: Trục 40mm.

RS3-50 / RS4-50: Trục 50mm.

RS3-60 / RS4-60: Trục 60mm.
