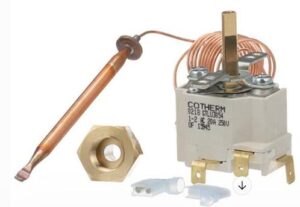

Bộ điều nhiệt Accutherm – Kiểm soát đóng ngắt cho hệ thống gia nhiệt điện

Một hệ thống gia nhiệt cần cấp nhiệt đúng thời điểm và ngừng gia nhiệt khi đạt ngưỡng yêu cầu. Bộ điều nhiệt Accutherm đảm nhận chức năng này thông qua cơ chế đóng ngắt tiếp điểm theo nhiệt độ, giúp người vận hành thiết lập và duy trì điều kiện nhiệt phù hợp với thiết bị.

Thuộc danh mục điều khiển của AccuTherm, bộ điều nhiệt có nhiều cấu hình về dải nhiệt, số cực, bầu cảm biến, chiều dài ống mao dẫn và vỏ bảo vệ. Sự khác biệt giữa các cấu hình cho phép lựa chọn thiết bị theo vị trí đo và yêu cầu lắp đặt thực tế.

Thanh gia nhiệt Accutherm tại Việt Nam

Từ nhiệt độ tại đầu dò đến tín hiệu ngắt gia nhiệt

Ở bộ điều nhiệt sử dụng bầu cảm biến và ống mao dẫn, bầu cảm biến được đặt tại vị trí cần theo dõi nhiệt độ. Sự thay đổi nhiệt độ tại bầu cảm biến tác động đến cơ cấu bên trong thermostat, làm chuyển trạng thái tiếp điểm theo mức cài đặt.

Trong mạch điều khiển gia nhiệt được đấu nối phù hợp, tiếp điểm cho phép hệ thống cấp nhiệt khi có yêu cầu và ngắt gia nhiệt khi đạt ngưỡng tác động. Quá trình này lặp lại để kiểm soát nhiệt độ quanh mức đặt.

Bộ điều nhiệt Accutherm làm việc theo nguyên lý ON/OFF, vì vậy nhiệt độ thực tế có thể dao động trong một khoảng thay vì giữ cố định tuyệt đối tại một giá trị. Mức dao động còn phụ thuộc vào đặc tính thermostat, quán tính nhiệt, công suất gia nhiệt và vị trí đặt bầu cảm biến.

Với thiết bị có quán tính nhiệt lớn, nhiệt độ vẫn có thể tiếp tục tăng trong thời gian ngắn sau khi ngắt điện trở. Hiểu đặc điểm này giúp người vận hành đánh giá đúng phản ứng của hệ thống khi điều chỉnh mức nhiệt.

Chọn dải nhiệt theo điểm vận hành của thiết bị

Dải điều chỉnh là thông tin cần xác định trước khi lựa chọn bộ điều nhiệt Accutherm. Một thermostat phù hợp cho gia nhiệt ở nhiệt độ thấp chưa chắc đáp ứng được thiết bị làm việc ở mức nhiệt cao hơn.

Nhóm T-1 và T-4 cho khoảng nhiệt độ thấp

Model Accutherm T-1 có dải nhiệt độ 30–110°F, tương đương khoảng −1 đến 43°C, với cấu hình một cực. Model Accutherm T-4 có dải 0–100°F, tương đương khoảng −18 đến 38°C, với cấu hình hai cực.

Hai model có khoảng điều chỉnh gần nhau nhưng khác cấu hình tiếp điểm và kích thước cụm cảm biến. Khi thay thế, cần đối chiếu đầy đủ các đặc điểm này thay vì chỉ nhìn vào nhiệt độ làm việc.

Nhóm T-2 và T-5 cho dải 60–250°F

Bộ điều nhiệt Accutherm T-2 có dải điều chỉnh 60–250°F, tương đương khoảng 16–121°C, sử dụng cấu hình một cực. Model Accutherm T-5 có cùng dải nhiệt nhưng sử dụng cấu hình hai cực.

Đây là ví dụ cho thấy hai bộ điều nhiệt có cùng dải nhiệt vẫn có thể khác nhau về cách tích hợp vào mạch điện. Việc lựa chọn cần dựa trên sơ đồ đấu nối và yêu cầu của thiết bị.

Nhóm T-3 và T-6 cho nhiệt độ cao hơn

Model Accutherm T-3 có dải điều chỉnh 125–550°F, tương đương khoảng 52–288°C, với cấu hình một cực. Model Accutherm T-6 có dải 150–550°F, tương đương khoảng 66–288°C, với cấu hình hai cực.

Các giá trị quy đổi sang độ C mang tính gần đúng. Khi cài đặt hoặc đối chiếu mã hàng, cần kiểm tra đơn vị trên thang chỉnh và tài liệu của bộ điều nhiệt Accutherm tương ứng.

Bộ điều nhiệt Accutherm (AccuTherm Thermostat) là thiết bị điều khiển nhiệt độ theo chế độ đóng/ngắt ON/OFF, dùng trong hệ thống gia nhiệt điện. Hãng có cấu hình đóng cắt mạch điều khiển và cấu hình đóng cắt tải, cần chọn theo định mức tiếp điểm của từng mã.

Các model tiêu biểu của hãng gồm:

Các bộ điều nhiệt này sử dụng bầu cảm biến và ống mao dẫn, với kích thước thay đổi theo model. Ngoài dạng hở, hãng có phiên bản vỏ NEMA 1, NEMA 4 và NEMA 7; chẳng hạn T-2 có các mã tương ứng N1T2, N4T2, N7T2. Accutherm

Khi chọn bộ điều nhiệt Accutherm, cần xác định dải nhiệt độ, số cực, định mức tiếp điểm, chiều dài ống mao dẫn, kích thước bầu cảm biến và kiểu vỏ bảo vệ. Nếu điều khiển thanh gia nhiệt công suất lớn, cần kiểm tra phương án phối hợp với contactor theo tải thực tế.

Vị trí lắp thermostat và vị trí đo có thể khác nhau

Ống mao dẫn cho phép bố trí thân bộ điều nhiệt tách khỏi bầu cảm biến. Nhờ đó, người vận hành có thể tiếp cận vị trí điều chỉnh trong khi bầu cảm biến nằm tại khu vực cần theo dõi nhiệt.

Tuy nhiên, chiều dài ống mao dẫn phải phù hợp với khoảng cách lắp đặt. Ống quá ngắn gây khó khăn khi bố trí; phần ống dư cũng cần được sắp xếp đúng hướng dẫn, tránh gập, xoắn hoặc chịu lực kéo.

Với bộ điều nhiệt Accutherm, kích thước bầu cảm biến cũng quan trọng như chiều dài ống mao dẫn. Bầu phải phù hợp với vị trí gá hoặc ống bảo vệ hiện hữu để có điều kiện tiếp xúc nhiệt đúng thiết kế.

Nếu bầu cảm biến đặt quá gần thanh gia nhiệt, nhiệt độ đo có thể tăng nhanh hơn nhiệt độ đại diện của môi chất. Ngược lại, vị trí đo quá xa vùng cần kiểm soát có thể khiến hệ thống phản ứng chậm. Do đó, thay thermostat đúng mã cần đi cùng việc kiểm tra vị trí cảm biến.

Phiên bản vỏ bảo vệ ảnh hưởng đến cách lắp đặt

Danh mục bộ điều nhiệt Accutherm có dạng hở và các phiên bản vỏ NEMA 1, NEMA 4, NEMA 7. Ví dụ, với cấu hình T-2, các mã được hãng liệt kê gồm T-2, N1T2, N4T2 và N7T2.

Dạng hở cần được bố trí trong kết cấu bảo vệ phù hợp. Các phiên bản có vỏ được lựa chọn theo điều kiện môi trường và yêu cầu của vị trí lắp đặt.

Đối với khu vực có yêu cầu bảo vệ đặc biệt, cần kiểm tra tài liệu, phân loại môi trường và thông tin phê duyệt của đúng mã sản phẩm. Không nên lựa chọn chỉ dựa trên hình dáng bên ngoài hoặc tên gọi chung của dòng thermostat.

Phối hợp bộ điều nhiệt Accutherm với tải gia nhiệt

Hãng cung cấp thermostat cho cả nhiệm vụ đóng cắt mạch điều khiển và đóng cắt tải theo cấu hình. Vì vậy, trước khi đấu nối bộ điều nhiệt Accutherm, cần xác định tiếp điểm đang điều khiển cuộn hút contactor hay trực tiếp cấp điện cho phần tử gia nhiệt.

Nếu sử dụng contactor, thermostat phát lệnh đóng ngắt còn contactor thực hiện đóng cắt mạch công suất. Phương án này cần được thiết kế theo điện áp mạch điều khiển, dòng tải và sơ đồ điện của hệ thống.

Không thể suy ra khả năng đóng cắt chỉ từ dải nhiệt hoặc số cực. Định mức tiếp điểm của đúng model là cơ sở để xác định cách sử dụng phù hợp.
