Mô tả

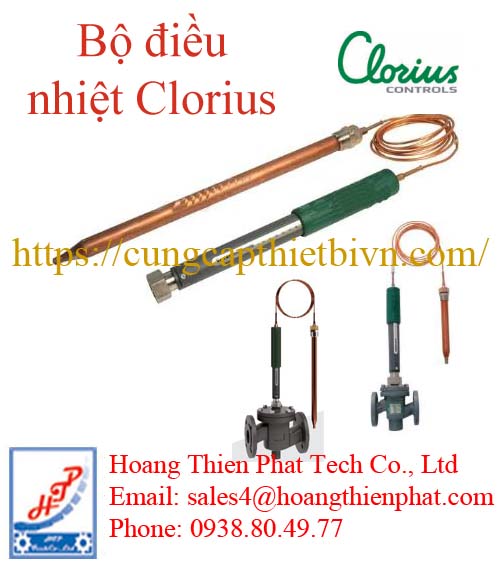

Bộ điều nhiệt Clorius V2.05

Bộ điều nhiệt Clorius V2.05 là thermostat cơ học dùng để cảm nhận và điều chỉnh nhiệt độ trong các hệ thống công nghiệp. Thiết bị có dải điều chỉnh 60–120°C, sử dụng ống mao dẫn tiêu chuẩn dài 3 m, phù hợp cho các hệ thống gia nhiệt, trao đổi nhiệt, nước nóng và đường ống công nghệ.

Thermostat V2.05 hoạt động trực tiếp theo nhiệt độ tại vị trí cảm biến. Khi nhiệt độ môi chất thay đổi, tín hiệu nhiệt được truyền qua hệ thống cảm biến và ống mao dẫn tới cơ cấu điều khiển. Khi kết hợp với van điều khiển tương thích, bộ điều nhiệt có thể tự động thay đổi độ mở van mà không cần nguồn điện bên ngoài.

Điểm đáng chú ý của dòng này là khả năng làm việc trong hệ thống có áp suất cho phép tới 40 bar và nhiệt độ môi chất tối đa 400°C theo thông số kỹ thuật được cung cấp. Thiết bị vì vậy phù hợp với nhiều ứng dụng nhiệt công nghiệp có điều kiện vận hành tương đối cao.

Thông số kỹ thuật Thermostat Clorius V2.05

Các thông số trên đặc biệt quan trọng khi lựa chọn thermostat cho hệ thống đang vận hành. Dải nhiệt phải phù hợp với nhiệt độ cần duy trì, trong khi áp suất và nhiệt độ môi chất phải nằm trong giới hạn thiết kế của toàn bộ cụm van.

Các dòng bộ điều nhiệt Clorius phổ biến

Clorius Việt Nam nổi tiếng nhất với các dòng bộ điều nhiệt tự lực (Self-acting Temperature Regulators) – hoạt động dựa trên cơ chế giãn nở nhiệt của chất chất lỏng/khí chứa trong cảm biến mà không cần dùng năng lượng điện hay khí nén bên ngoài.

Bộ điều nhiệt tự lực (Self-acting Thermostatic Control)

Nguyên lý hoạt động: Bao gồm 1 đầu cảm biến nhiệt (Sensor), ống mao dẫn (Capillary tube) và đầu cơ cấu chấp hành (Thermostat/Actuator) kết nối trực tiếp với van điều khiển (Clorius Valve).

Các mã bộ điều nhiệt/cảm biến phổ biến:

V2.05, V4.03, V4.05, V8.09, V8.18: Các bộ cảm biến nhiệt độ tự lực kết hợp với các dòng van 2 ngả hoặc 3 ngả của Clorius (như van H1F, H2F, G3F, M3F,…).

Dải điều chỉnh nhiệt độ: Đa dạng từ -10 độC đến +280 độC tùy thuộc vào model cảm biến và loại chất môi chất bên trong.

 Bộ điều khiển nhiệt độ điện tử / Khí nén (Electronic / Pneumatic Temperature Controllers)

Đối với các hệ thống cần độ chính xác cao hoặc tích hợp với hệ thống SCADA/PLC:

Bộ điều khiển điện tử (Controller): Nhận tín hiệu từ cảm biến Pt100/Pt1000 và xuất tín hiệu điều khiển (4–20 mA hoặc 0–10 V) tới động cơ van điện (Electric Actuator – dòng VB, AUMA,…).

Bộ điều khiển khí nén (Pneumatic Controller): Sử dụng áp suất khí nén để điều khiển van khí nén Clorius.

Cấu tạo của bộ điều nhiệt Clorius V2.05

Bộ điều nhiệt Clorius gồm phần cảm biến nhiệt, ống mao dẫn và cơ cấu truyền động nhiệt. Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng nhưng hoạt động liên tục với nhau để tạo ra tín hiệu điều khiển cơ học.

Phần cảm biến được đặt trực tiếp tại vị trí cần đo nhiệt độ. Khi nhiệt độ môi chất tăng hoặc giảm, môi chất cảm ứng bên trong cảm biến thay đổi trạng thái và tạo ra sự thay đổi áp suất trong hệ thống kín.

Ống mao dẫn dài 3 m có nhiệm vụ truyền tác động từ đầu cảm biến đến bộ phận điều khiển. Chiều dài này giúp người lắp đặt bố trí cảm biến và van ở hai vị trí khác nhau mà vẫn duy trì khả năng điều khiển nhiệt độ.

Phần cơ cấu truyền động tiếp nhận tín hiệu từ ống mao dẫn và chuyển thành chuyển động cơ học. Chuyển động này được truyền tới van để điều chỉnh lưu lượng của hơi, nước nóng, dầu nhiệt hoặc môi chất gia nhiệt.

Nguyên lý hoạt động của Thermostat V2.05

Thermostat Clorius V2.05 hoạt động dựa trên sự thay đổi của môi chất cảm ứng nhiệt bên trong hệ thống kín. Khi nhiệt độ tại đầu cảm biến thay đổi, áp suất hoặc thể tích của môi chất cảm ứng cũng thay đổi theo.

Sự thay đổi này được truyền qua ống mao dẫn tới cơ cấu điều khiển của thermostat. Cơ cấu sau đó tác động lên trục van, làm thay đổi vị trí đóng hoặc mở theo nhiệt độ thực tế.

Khi nhiệt độ thấp hơn giá trị cài đặt, van có thể tăng lượng môi chất gia nhiệt đi qua. Khi nhiệt độ đạt hoặc vượt mức yêu cầu, thermostat tác động làm giảm lưu lượng hoặc đóng van tùy cấu hình của hệ thống.

Toàn bộ quá trình diễn ra theo nguyên lý cơ học, do đó không nhất thiết phải sử dụng bộ điều khiển điện tử, cảm biến điện hoặc nguồn cấp điện riêng cho thermostat.

Dải điều chỉnh nhiệt độ 60–120°C

Dải 60–120°C phù hợp với nhiều hệ thống cần duy trì nhiệt độ cao hơn nhiệt độ môi trường nhưng chưa yêu cầu mức nhiệt quá lớn. Đây là khoảng thường gặp trong hệ thống nước nóng, thiết bị trao đổi nhiệt và các công đoạn gia nhiệt công nghiệp.

Việc chọn đúng dải nhiệt rất quan trọng đối với khả năng kiểm soát của thermostat. Nếu nhiệt độ vận hành nằm ngoài dải thiết kế, thiết bị có thể không điều chỉnh chính xác hoặc không tạo đủ hành trình tác động lên van.

Đối với hệ thống có nhiệt độ làm việc khoảng 80°C, 90°C hoặc 100°C, dải 60–120°C tạo vùng điều chỉnh phù hợp. Người vận hành có thể thiết lập nhiệt độ mong muốn trong phạm vi thiết kế của thermostat.

Ống mao dẫn tiêu chuẩn dài 3 mét

Đại lý Clorius V2.05 sử dụng capillary length 3 m theo cấu hình tiêu chuẩn. Ống mao dẫn tạo liên kết kín giữa đầu cảm biến và cơ cấu điều khiển nhiệt độ.

Khoảng cách 3 m mang lại sự linh hoạt trong quá trình bố trí thiết bị. Đầu cảm biến có thể lắp trên đường ống hoặc thiết bị trao đổi nhiệt, trong khi bộ điều khiển và van được bố trí tại vị trí thuận tiện hơn cho vận hành.

Trong quá trình thi công, ống mao dẫn không nên bị gập mạnh, xoắn hoặc va đập. Những biến dạng cơ học có thể ảnh hưởng đến khả năng truyền tín hiệu nhiệt và làm giảm độ ổn định của bộ thermostat.

Khả năng chịu áp suất đến 40 bar

Thông số allowable pressure 40 bar cho thấy thiết bị được thiết kế để sử dụng trong các hệ thống công nghiệp có áp suất tương đối cao. Tuy nhiên, áp suất vận hành thực tế vẫn phải được kiểm tra đồng thời với van, kết nối và các phụ kiện đi kèm.

Trong một cụm điều khiển nhiệt độ, giới hạn áp suất của hệ thống không chỉ phụ thuộc vào thermostat. Thân van, vật liệu van, kiểu kết nối và nhiệt độ môi chất đều ảnh hưởng đến áp suất làm việc cho phép.

Vì vậy, khi lắp Clorius V2.05 vào hệ thống hiện hữu, cần đối chiếu đầy đủ thông số của thermostat và van điều khiển để tránh vượt quá giới hạn thiết kế.

Nhiệt độ môi chất tối đa 400°C

Thông số max temperature 400°C cho phép thiết bị được xem xét cho các hệ thống có môi chất nhiệt độ cao. Những ứng dụng này thường xuất hiện trong đường hơi, hệ thống dầu truyền nhiệt hoặc thiết bị gia nhiệt công nghiệp.

Nhiệt độ tối đa không đồng nghĩa với nhiệt độ cài đặt của thermostat. Dải điều chỉnh của V2.05 trong cấu hình này vẫn là 60–120°C, còn mức 400°C thể hiện giới hạn nhiệt độ môi chất theo điều kiện kỹ thuật của hệ thống.

Sự khác biệt này cần được phân biệt rõ khi lựa chọn thiết bị. Dải điều chỉnh xác định nhiệt độ cần kiểm soát, trong khi nhiệt độ tối đa thể hiện giới hạn chịu nhiệt cho phép.

Chênh áp tối đa cho phép 1,3 bar

Thông số maximum permissible differential pressure 1,3 bar đặc biệt quan trọng khi thermostat được kết hợp với van điều khiển. Chênh áp là sự khác biệt áp suất giữa phía trước và phía sau van trong quá trình vận hành.

Nếu chênh áp thực tế vượt quá mức cho phép, lực tác động lên van sẽ tăng và có thể ảnh hưởng đến khả năng đóng mở. Hệ thống cũng có thể xuất hiện rung động, tiếng ồn hoặc điều khiển nhiệt độ không ổn định.

Do đó, khi lựa chọn cụm van và thermostat, cần kiểm tra chênh áp thực tế tại vị trí lắp đặt. Đây là thông số cần xem xét cùng lưu lượng, áp suất và nhiệt độ môi chất.

các model biến thể của Bộ điều nhiệt Clorius V2.05

Các mã biến thể Clorius V2.05 thường gặp

Ứng dụng của bộ điều nhiệt Clorius V2.05

Thermostat Clorius V2.05 có thể được sử dụng trong hệ thống trao đổi nhiệt để kiểm soát nhiệt độ nước đầu ra. Khi nhiệt độ thay đổi, thermostat điều chỉnh lượng hơi hoặc nước nóng cấp vào bộ trao đổi nhiệt.

Trong hệ thống nước nóng công nghiệp, thiết bị giúp duy trì nhiệt độ nước trong khoảng cài đặt. Quá trình điều chỉnh diễn ra liên tục theo nhiệt độ đo được tại vị trí cảm biến.

Thiết bị cũng phù hợp với bồn gia nhiệt, đường ống dầu nhiệt và một số hệ thống HVAC công nghiệp. Khả năng hoạt động cơ học giúp giảm số lượng thiết bị điện cần lắp trong vòng điều khiển.

Ngoài ra, thermostat có thể được ứng dụng tại những khu vực không thuận tiện cho việc kéo nguồn điện hoặc lắp tủ điều khiển. Đây là đặc điểm đáng chú ý của hệ thống điều khiển nhiệt độ tự tác động.
