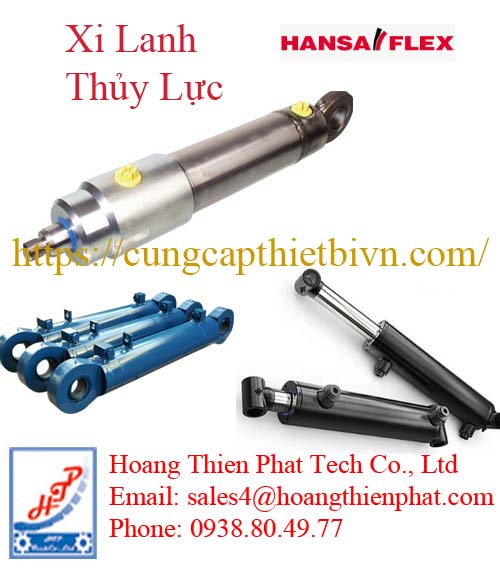

Xi Lanh Thủy Lực HANSA-FLEX

Xi lanh thủy lực HANSA-FLEX là thiết bị dùng áp lực dầu hydraulic để:

Tạo lực đẩy

Tạo chuyển động tuyến tính

Nâng hạ và ép tải

Thiết bị hoạt động dựa trên nguyên lý:

Áp suất dầu tác động lên piston

Sinh ra lực cơ học lớn

Hoàng Thiên Phát tự hào là nhà cung cấp HANSA-FLEX chính hãng, thương hiệu nổi tiếng của Đức chuyên cung cấp:

Xi lanh thủy lực

Ống thủy lực

Đầu nối hydraulic

Hệ thống thủy lực công nghiệp

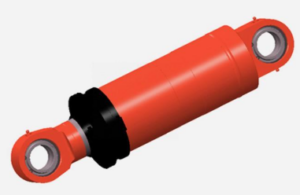

Cấu Tạo Xi Lanh Thủy Lực HANSA-FLEX

Một xi lanh thủy lực thường gồm:

Thân Xi Lanh (Cylinder Tube)

Chứa dầu thủy lực

Chịu áp suất cao

Piston

Chuyển đổi áp suất dầu thành lực đẩy

Di chuyển bên trong thân xi lanh

Ty Xi Lanh (Piston Rod)

Truyền lực ra bên ngoài

Được mạ chrome chống mài mòn

 Seal Làm Kín

Giúp:

Chống rò rỉ dầu

Giữ áp suất ổn định

Nắp Xi Lanh

Dùng để:

Cố định piston rod

Kết nối hệ thống hydraulic

Ưu Điểm Xi Lanh Thủy Lực HANSA-FLEX

Chịu Áp Suất Cao

Thiết kế đáp ứng:

Tiêu chuẩn DIN

ISO

SAE

Độ Bền Vượt Trội

Khả năng:

Chống mài mòn

Chống ăn mòn

Hoạt động liên tục

Gia Công Chính Xác

Giúp:

Chuyển động mượt

Giảm rò rỉ dầu

Tăng tuổi thọ seal

Chất Lượng Đức

Sản xuất theo tiêu chuẩn châu Âu với độ ổn định cao.

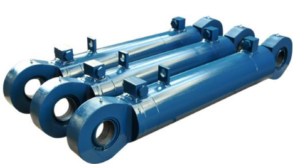

Các dòng Xi Lanh Thủy Lực HANSA-FLEX

Hansa-Flex cung cấp đầy đủ các cấu hình để phù hợp với mọi không gian lắp đặt:

Xy lanh tác động đơn (Single-acting): Dầu chỉ đẩy một chiều, chiều ngược lại nhờ lò xo hoặc trọng lực. Thường dùng trong các bàn nâng hoặc kích thủy lực.

Xy lanh tác động kép (Double-acting): Dầu đẩy cả hai chiều (tiến và lùi), là loại phổ biến nhất trong máy công trình và nhà máy.

Xy lanh tầng (Telescopic cylinders): Thiết kế nhiều tầng lồng vào nhau, giúp đạt được hành trình (stroke) rất dài trong khi kích thước khi thu gọn lại cực kỳ ngắn. Thường thấy ở xe ben, xe tải cẩu.

Các thông số kỹ thuật tiêu chuẩn

Hansa-Flex tuân thủ các tiêu chuẩn công nghiệp như ISO 6020 và ISO 6022:

Áp suất làm việc: Thường từ 160 bar đến 250 bar, một số dòng đặc biệt có thể lên đến 350 – 400 bar.

Đường kính piston: Đa dạng từ nhỏ (25mm) đến rất lớn (hơn 500mm).

Vật liệu: Cần xy lanh (Rod) được mạ Chrome cứng để chống mài mòn và rỉ sét. Vỏ xy lanh (Tube) được mài bóng bề mặt trong đạt độ chính xác cực cao để bảo vệ seal (phớt) làm kín.

các model cụ thể của Xi Lanh thủy lực HANSA-FLEX

Nhóm Xy lanh Tiêu chuẩn (Standard Cylinders)

Đây là các dòng được sản xuất theo thông số quốc tế, dễ dàng thay thế cho các hãng khác:

Dòng HM0 (ISO 6020-2):

Đặc điểm: Xy lanh áp suất trung bình (lên đến 160 bar), thiết kế kiểu thanh giằng (Tie-rod).

Ứng dụng: Thường dùng trong các nhà máy sản xuất công nghiệp, dây chuyền lắp ráp.

Dòng HM1 (ISO 6022):

Đặc điểm: Xy lanh hạng nặng (Heavy-duty), áp suất làm việc lên đến 250 bar. Thiết kế dạng nắp bắt vít hoặc hàn (Mill type).

Ứng dụng: Ngành thép, máy ép thủy lực lớn, môi trường làm việc khắc nghiệt.

Dòng HZ: Mã định danh chung cho các dòng xy lanh tiêu chuẩn của Hansa-Flex tại một số thị trường Châu Âu.

 Nhóm Xy lanh Tầng (Telescopic Cylinders)

Dòng này thường được ký hiệu theo số tầng và kiểu lắp:

Model HMT: Xy lanh tầng tác động đơn, thường dùng cho xe ben (Tipper cylinders).

Model HMTD: Xy lanh tầng tác động kép, dùng cho các vị trí yêu cầu lực đẩy và lực kéo trong không gian hẹp.

Nhóm Xy lanh Đặc biệt (Specialized Cylinders)

Các model này thường xuất hiện trong catalog kỹ thuật với mục đích cụ thể:

Model HZGO: Xy lanh có tai treo (Trunnion mount) tích hợp.

Model HZKA: Xy lanh đầu vuông, thiết kế gọn nhẹ cho các không gian máy nhỏ hẹp.

Model HZQA: Xy lanh có hệ thống giảm chấn ở cuối hành trình (Cushioning), giúp vận hành êm ái, tránh va đập cơ khí.

Mã phụ kiện thay thế cho Xy lanh

H-KPS: Bộ phớt làm kín (Seal kits) cho xy lanh.

H-KOG: Đầu khớp cầu (Rod eye) gắn ở đầu cần piston.

H-GL: Bạc đạn tự lựa gắn ở tai treo xy lanh.

Để biết thêm thông tin chi tiết về xi lanh thủy lực HANSA-FLEX, ống thủy lực HANSA-FLEX, đầu nối HANSA-FLEX vui lòng liên hệ trực tiếp tới công ty chúng tôi

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ HOÀNG THIÊN PHÁT

Địa chỉ: 237/49C Phạm Văn Chiêu , Phường An Hội Tây, TP.Hồ Chí Minh, Việt Nam

Sales4:  0938.804.977

Email:  sales4@hoangthienphat.com

Trang web:  http://cungcapthietbivn.com/
