van xy lanh khí nén Duplomatic việt nam
Duplomatic Motion Solutions là thương hiệu nổi tiếng đến từ Ý (Italy), chuyên sản xuất thiết bị thủy lực và khí nén như van điều khiển, bơm, xy lanh, manifold và hệ thống servo.
Các sản phẩm của Duplomatic được ứng dụng rộng rãi trong các ngành: tự động hóa nhà máy, năng lượng, máy công cụ, và công nghiệp dầu khí.
Hotline tư vấn kỹ thuật: 0938 80 49 77
Yêu cầu báo giá / Tư vấn chọn model
- Email: sales4@hoangthienphat.com hỗ trợ tư vấn và báo giá.
- Địa chỉ mua hàng chính hãng tại Việt Nam: https://dailythietbidietkhuan.com/
- Hàng hóa chính hãng, cung cấp CO, CQ, xuất hóa đơn VAT đầy đủ.
- Giao hàng toàn quốc, ưu tiên kho & leadtime cho khách dự án.
- Chế độ bảo hành uy tín hotline: 0938 80 49 77.
Mô tả
van xy lanh khí nén Duplomatic việt nam
Giới thiệu về van xy lanh khí nén Duplomatic việt nam:
Van xy lanh khí nén Duplomatic là một trong những sản phẩm chất lượng cao, được ưa chuộng trong các ngành công nghiệp hiện nay. Được thiết kế để cung cấp hiệu suất tối ưu, van này giúp điều khiển và điều chỉnh lực tác động của khí nén một cách chính xác và ổn định.
Thông Số Kỹ Thuật:
- Vật liệu: Thép không gỉ hoặc hợp kim nhôm
- Áp suất làm việc: Tối đa 10 bar
- Kích thước: Đa dạng từ nhỏ đến lớn tùy theo yêu cầu ứng dụng
- Độ bền: Lên đến 5 triệu chu kỳ hoạt động
Van khí nén Duplomatic DSA3-S4/10K là gì?
Duplomatic DSA3-S4/10K là van điều hướng (directional control valve) điều khiển bằng khí nén (pneumatic pilot), dùng để điều khiển hướng dòng dầu trong hệ thống thủy lực.
Van này thuộc series DSA3, tương thích với các manifold tiêu chuẩn ISO 4401-03, giúp lắp đặt dễ dàng, linh hoạt và bảo trì thuận tiện.
Cấu hình S4/10K thể hiện loại spool và cấu hình điều khiển đặc biệt, cho phép vận hành ổn định trong môi trường công nghiệp có yêu cầu áp suất cao.
Cấu tạo và nguyên lý hoạt động
Van DSA3-S4/10K bao gồm:
-
Thân van (Body): làm bằng thép chịu áp lực cao, phủ lớp chống ăn mòn.
-
Spool (Cửa van): loại S4, điều khiển hướng dầu qua các cửa P, A, B, T.
-
Pilot actuator: điều khiển bằng khí nén qua 2 cổng pilot.
-
Lò xo hồi (Spring return): giúp đưa spool về vị trí trung tâm khi không có tín hiệu.
Nguyên lý hoạt động:
Khi có tín hiệu khí nén từ bộ điều khiển, spool dịch chuyển, thay đổi hướng dòng dầu trong mạch thủy lực → kích hoạt xy lanh hoặc motor theo hướng mong muốn. Khi ngắt khí nén, lò xo đưa van về vị trí ban đầu.
Thông số kỹ thuật tiêu biểu của
Duplomatic DSA3-S4/10K
| Thông số | Giá trị / Mô tả |
|---|---|
| Model | DSA3-S4/10K |
| Thương hiệu | Duplomatic Motion Solutions |
| Loại van | Van điều hướng khí nén điều khiển thủy lực |
| Kiểu lắp | ISO 4401-03 (CETOP 3) |
| Áp suất làm việc tối đa | 350 bar (Port P, A, B) |
| Áp suất pilot (khí nén) | 4 – 12 bar |
| Lưu lượng danh định | ~ 75 L/min |
| Nhiệt độ làm việc | –20°C đến +70°C |
| Dạng spool | Type S4 (4/3 way) |
| Cổng điều khiển | P, A, B, T |
| Vật liệu | Thép tôi cứng, mạ chống gỉ |
Ứng dụng của van DSA3-S4/10K
Van khí nén Duplomatic được ứng dụng trong:
-
Hệ thống thủy lực công nghiệp: điều khiển bơm, xy lanh, motor thủy lực.
-
Máy ép nhựa, máy dập, máy uốn kim loại.
-
Dây chuyền tự động hóa, máy công cụ CNC.
-
Thiết bị dầu khí, thủy điện và trạm thủy lực.
Nhờ khả năng chịu áp cao, van Duplomatic DSA3-S4/10K hoạt động bền bỉ trong điều kiện khắc nghiệt, đảm bảo độ chính xác và tuổi thọ dài.

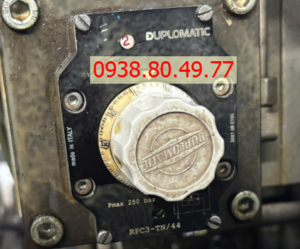

Van điều chỉnh áp suất thủy lực Duplomatic RPC3-TN/44
Áp suất làm việc tối đa (Pmax): 250 bar
Dải điều chỉnh áp:
Tùy phiên bản (thường):
5 – 50 bar
10 – 100 bar
20 – 200 bar
Lưu lượng tối đa: ~40 – 60 L/min (tùy cấu hình)
Điều chỉnh bằng núm xoay cơ khí
Có vít khóa để cố định áp sau khi cài
Kết nối & lắp đặt Chuẩn lắp: CETOP 3 / NG6 (ISO 4401-03)
Lắp trên manifold hoặc đế van tiêu chuẩn
Môi chất Dầu thủy lực (mineral oil)
Độ nhớt khuyến nghị: ~10 – 400 cSt
Nhiệt độ làm việc Khoảng: -20°C → +80°C
Để biết thêm các thông tin về van xy lanh khí nén Duplomatic việt nam, bơm thủy lực, van Duplomatic việt nam, xy lanh khí nén Duplomatic , van xy lanh khí nén Duplomatic việt nam vui lòng liên hệ tới công ty Hoàng Thiên Phát
