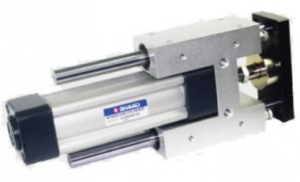

Xi lanh khí nén SHAKO
Mô tả

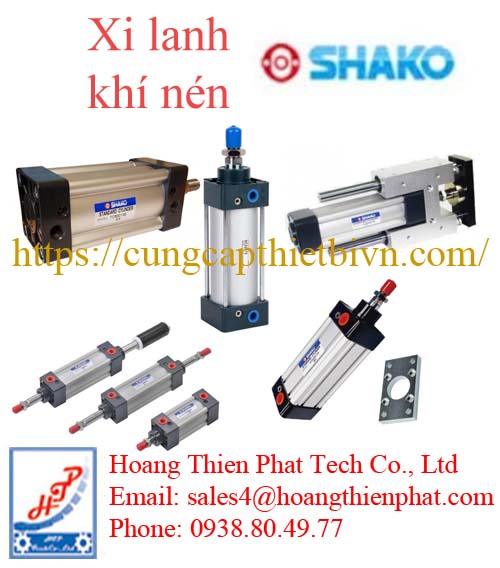

Xi lanh khí nén SHAKO
Xi lanh khí nén SHAKO là thiết bị truyền động khí nén được sản xuất bởi SHAKO Co., Ltd., một trong những thương hiệu khí nén nổi tiếng của Đài Loan. Sản phẩm được sử dụng rộng rãi trong các ngành tự động hóa, chế tạo máy, thực phẩm, dệt may, bao bì và điện tử.
Đặc điểm nổi bật của xi lanh khí nén SHAKO
Thân xi lanh bằng hợp kim nhôm hoặc inox chất lượng cao.
Gioăng làm kín có tuổi thọ dài, chống rò rỉ khí.
Hoạt động ổn định ở áp suất từ 0.1 đến 1.0 MPa.
Đa dạng kích thước piston và hành trình.
Dễ dàng lắp đặt và thay thế.
Tương thích với nhiều loại cảm biến từ.
Chi phí hợp lý so với các thương hiệu Nhật Bản và Châu Âu.
Thông số kỹ thuật chung Xi lanh khí nén SHAKO
| Thông số | Giá trị |
|---|---|
| Môi chất | Khí nén sạch |
| Áp suất làm việc | 0.1 ~ 1.0 MPa |
| Áp suất tối đa | 1.5 MPa |
| Nhiệt độ làm việc | -5°C đến +60°C |
| Kiểu tác động | Đơn hoặc kép |
| Vật liệu thân | Nhôm, inox |
| Cảm biến từ | Có thể lắp thêm |
Một số model xi lanh khí nén SHAKO thông dụng
| Model | Đường kính piston | Hành trình |
|---|---|---|
| SC40x100 | 40 mm | 100 mm |
| SC63x200 | 63 mm | 200 mm |
| SDA50x50 | 50 mm | 50 mm |
| MAL25x100 | 25 mm | 100 mm |
| TN20x100 | 20 mm | 100 mm |
Xi lanh tròn (Round Cylinder)
Thường dùng cho các ứng dụng không gian hẹp, tải trọng nhẹ đến trung bình.
Dòng Thân Nhôm: TA series (đường kính piston từ phi 20 đến phi 40).
Dòng Thân Inox (Stainless Steel): TS series (độ bền cao, chống ăn mòn tốt, phù hợp môi trường thực phẩm hoặc hóa chất).

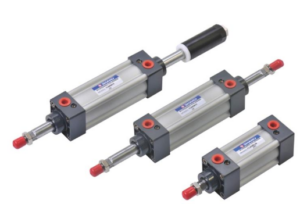

Xi lanh vuông / Xi lanh tiêu chuẩn (Standard Cylinder)
Dòng xi lanh chịu tải nặng, phổ biến nhất trong các hệ thống máy móc công nghiệp. Thiết kế bo góc hoặc có bốn thanh gu-rông (tie-rod).
Dòng TU series: Thiết kế theo tiêu chuẩn ISO 15552 (hoặc ISO 6431). Đường kính lỗ (Bore size) lớn từ phi 32, phi 40, phi 50, phi 63, phi 80, phi 100 lên đến phi 200, phi 250, phi 320.
Dòng TD series: Xi lanh vuông có tích hợp rãnh cài cảm biến từ dễ dàng.
Xi lanh nhỏ gọn / Xi lanh vuông bo góc (Compact Cylinder)
Tiết kiệm không gian lắp đặt tối đa, hành trình (stroke) thường ngắn.
Dòng TC series: Thiết kế dạng khối vuông nhỏ gọn, vỏ nhôm đúc nguyên khối chịu áp lực tốt.
Bảng so sánh tổng quan thông số kỹ thuật
| Tiêu chí | Dòng TU | Dòng TD | Dòng TC | Dòng TA / TS | Dòng IC |
| Kiểu dáng / Thiết kế | Vuông tiêu chuẩn, có thanh gu-rông (Tie-rod) lộ ra ngoài hoặc bo góc. | Vuông profile (thân nhôm định hình), tích hợp rãnh chìm cài cảm biến. | Vuông bo góc siêu ngắn, thiết kế khối nắp liền thân (Compact). | Thân tròn (Round). TA: Vỏ nhôm; TS: Thân Inox (Stainless steel). | Thân vuông profile bo góc thế hệ mới. |
| Tiêu chuẩn thiết kế | ISO 15552 / ISO 6431 | Tiêu chuẩn nhà sản xuất | ISO 21287 / ISO 6430 | ISO 6432 (cho size nhỏ) | Tiêu chuẩn công nghiệp phổ biến |
| Kích thước Bore ($\phi$) | Lớn: phi 32 đến phi 320 mm | Trung bình: phi 32 đến phi 100 mm | Nhỏ/Trung bình: phi 20 đến phi 100 mm | Nhỏ: phi 12 đến phi 40 mm | Trung bình: phi 32 đến phi 100 mm |
| Hành trình tối đa (Stroke) | Rất dài (có thể lên tới 2000 mm | Dài (lên đến 1000 mm | Ngắn (thường dưới 300 mm | Trung bình (thường dưới 500 mm | Dài (hỗ trợ hành trình dài đến 750 – 1000 mm |
| Khả năng chịu tải | Nặng (Tải trọng lớn, kết cấu cực kỳ vững chắc) | Trung bình – Nặng | Nhẹ – Trung bình (Không chịu được lực chịu mô-men xoắn lớn) | Nhẹ (Phù hợp di chuyển nhanh, tải nhỏ) | Trung bình – Nặng (Phối hợp cơ cấu đẩy kéo tịnh tiến tốt) |
| Vị trí lắp cảm biến từ | Dùng gá kẹp (bracket) ôm vào thanh gu-rông. | Gài trực tiếp vào rãnh chìm trên thân nhôm. | Gài trực tiếp vào rãnh chìm trên thân. |
Phụ kiện đi kèm Xi lanh khí nén SHAKO thường gặp
Để xi lanh hoạt động tốt, Shako cũng cung cấp đồng bộ các phụ kiện:
Cảm biến hành trình (Sensor): Dòng CS-9D (2 dây) hoặc CS-9B (3 dây) lắp trên thân xi lanh.
Đế và đầu lắc: Đế CA (khớp đơn), CB (khớp đôi), FA/FB (mặt bích đầu/đuôi), Y-joint (đầu chữ Y cho ty ren), mắt trâu…
Van điện từ SHAKO điều khiển: Thường kết hợp với các dòng van 5/2 hoặc 5/3 của Shako như PU520, PU320, BM520…
