Van Điện Từ SHAKO
Dòng van điện từ SHAKO là một trong những mảng sản phẩm chủ lực và có độ phủ lớn nhất của hãng tại thị trường Việt Nam. Van SHAKO được ứng dụng rất nhiều trong các hệ thống khí nén công nghiệp, dây chuyền tự động hóa và các hệ thống kiểm soát chất lưu (nước, dầu, hóa chất nhẹ).
Mô tả
Van Điện Từ SHAKO
Van điện từ SHAKO là dòng van khí nén được sản xuất bởi hãng SHAKO (Đài Loan), chuyên dùng để điều khiển đóng/mở và chuyển hướng dòng khí nén trong các hệ thống tự động hóa công nghiệp. Nhờ thiết kế nhỏ gọn, độ bền cao và giá thành hợp lý, van điện từ SHAKO được sử dụng rộng rãi trong ngành đóng gói, thực phẩm, dệt may, gỗ, nhựa và chế tạo máy.
HOàng Thiên Phát cung cấp các loại van SHAKO chính hãng tại Việt Nam
Đặc điểm nổi bật của van điện từ SHAKO
Thân van bằng hợp kim nhôm hoặc đồng chất lượng cao.
Cuộn coil điện áp đa dạng: 12VDC, 24VDC, 110VAC, 220VAC.
Thời gian đáp ứng nhanh.
Tuổi thọ đóng mở cao.
Dễ dàng lắp đặt và bảo trì.
Tương thích với nhiều hệ thống khí nén tiêu chuẩn.
Các dòng van điện từ SHAKO phổ biến
Dòng van điều khiển khí nén (Van khí nén 3/2, 5/2, 5/3)
Dòng này chuyên dùng để điều hướng dòng khí nén, điều khiển hành trình đóng/mở hoặc kẹp của các loại xy lanh khí nén hay bộ điều khiển khí nén (Pneumatic Actuator).
Dòng PU520 Series (Van 5/2, 5/3): Đây là một trong những series van điện từ 5 cửa cực kỳ phổ biến của hãng. Thân van được làm bằng hợp kim nhôm anot hóa chống mài mòn, cuộn coil đúc chắc chắn chống chập cháy.
Kích thước ren phổ biến: 1/8″ (ren 9.6mm), 1/4″ (ren 13mm), 3/8″ (ren 17mm).
Tùy chọn: Dòng kích điện từ một đầu coil (Single) hoặc hai đầu coil (Double).
Dòng BM520 / SM520 Series: Dòng van cải tiến với thiết kế nhỏ gọn, tần suất đáp ứng hành trình cực nhanh (lên đến 5 chu kỳ/giây), tiêu chuẩn chống nước cuộn coil đạt IP65.
Dòng PM521 / AM325 Series: Các dòng van mini hoặc van tiết kiệm không gian, công suất tiêu thụ điện của cuộn coil thấp (chỉ khoảng 0.65W cho dòng PM), tối ưu năng lượng và giảm nhiệt lượng sinh ra khi vận hành liên tục.
Dòng van kiểm soát chất lưu (Van 2/2 ngả dùng cho Nước, Khí, Dầu, Hơi nóng)
Dòng van này hoạt động với cơ chế đóng/ngắt trực tiếp hoặc màng phi công (Pilot-acting), chuyên dùng để quản lý đường ống dẫn chất lỏng hoặc khí.
Dòng PU220 Series (Van tác động trực tiếp hoặc trợ lực): * Vật liệu thân van đa dạng: Thường bằng đồng thau hoặc inox (SUS304/SUS316) để dùng cho các môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.
Ứng dụng đóng ngắt dòng nước, khí hoặc dầu nhẹ.
Dòng PU225 Series (Van tác động gián tiếp – Pilot acting):
Thiết kế chuyên dụng cho các đường ống có kích thước lớn (từ 3/8″ đến 2″ hoặc lớn hơn).
Chịu được áp suất hệ thống cao và lưu lượng xả lớn. Thường dùng trong các hệ thống cấp thoát nước công nghiệp, hệ thống khí nén trung tâm.
Thông số kỹ thuật chung & Đặc điểm nổi bật
Điện áp cuộn Coil đa dạng: SHAKO cung cấp đầy đủ các loại điện áp thông dụng để dễ dàng tích hợp vào tủ điện điều khiển: AC 220V, DC 24V, AC 110V, DC 12V. Cuộn coil của hãng có độ bền vượt trội, ít bị om nhiệt hay cháy sụt áp so với các dòng van phân khúc giá rẻ.
Áp suất vận hành lý tưởng: Thường dao động từ 0.15 ~ 0.8 MPa (1.5 ~ 8 bar) đối với van khí nén, và có thể lên tới áp suất cao hơn đối với các dòng van chất lỏng chuyên dụng.
Vật liệu làm kín (Gioăng/Phớt): Sử dụng cao su cao cấp (NBR, Viton/FKM hoặc EPDM) giúp tăng khả năng chịu nhiệt (lên đến 60°C hoặc hơn tùy dòng) và chống rò rỉ khí/chất lỏng tuyệt đối.
Một số model Van Điện Từ SHAKO được sử dụng nhiều
| Model | Loại |
|---|---|
| SV4201-DC24V | Van điện từ 5/2 |
| SV5201-AC220V | Van điện từ 5/2 |
| SV530C | Van điện từ 5/3 |
| PU220AR-02 | Van điện từ 2/2 |
| PU225AR-03 | Van điện từ 2/2 |
| SV3101 | Van điện từ 3/2 |
PU520-02-S / PU520-02-D (Cổng ren 1/4″, ~13mm)
PU520-03-S / PU520-03-D (Cổng ren 3/8″, ~17mm)
PU520-04-S / PU520-04-D (Cổng ren 1/2″, ~21mm)
Ghi chú: Thường đi kèm ký hiệu cuộn coil điện áp như AC220V hoặc DC24V.
PU530-02D / PU530-03D / PU530-04D (Tùy chọn trung tâm đóng – Closed Center, trung tâm xả – Exhaust Center, hoặc trung tâm mở – Pressure Center).
BM520-01-S / BM520-01-D (Cổng ren 1/8″, ~9.6mm)
BM520-02-S / BM520-02-D (Cổng ren 1/4″, ~13mm)
BM530-02 (Dòng 3 vị trí cổng 1/4″)
SM520-01 / SM520-02 (Dòng 5/2 ngả)
SM530-01 / SM530-02 (Dòng 5/3 ngả)
PM521A-M3-S6L / PM521A-M3-D6L
PM521B-M3-S7L / PM521B-M3-D7L

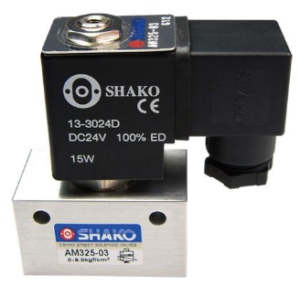

Series AM325: Dòng van 3/2 ngả phổ biến với các mã:
AM325-02-S (Cổng ren 1/4″)
AM325-03-S (Cổng ren 3/8″)
Series VM321: Dòng van điện từ 3/2 mini tích hợp nhỏ gọn.
PU220AR (Dòng tác động trực tiếp – Direct Acting)
PU220A / SPU220A / PU220D (Dòng hỗ trợ lực nâng – Assisted Lift)
Các mã kích thước: PU220-01 (1/8″), PU220-02 (1/4″), PU220-03 (3/8″), PU220-04 (1/2″), PU220-06 (3/4″), PU220-08 (1″).
PU225A / SPU225A (Thân đồng/inox tiêu chuẩn)
PU225W / PU225H / PU225X / PU225S (Các phiên bản chịu nhiệt cao, dùng cho hơi nóng – Steam, hoặc hóa chất tùy chọn chất liệu màng Teflon/Viton).
Các mã kích thước lớn: PU225A-03 (3/8″), PU225A-04 (1/2″), PU225A-06 (3/4″), PU225A-08 (1″), PU225A-12 (1.1/4″), PU225A-14 (1.1/2″), PU225A-20 (2″).
Cuộn Coil Van Điện Từ SHAKO
Cuộn coil van điện từ SHAKO là bộ phận tạo từ trường để điều khiển đóng mở van điện từ khí nén SHAKO. Khi được cấp điện, coil sinh ra lực từ hút lõi van (plunger), giúp thay đổi trạng thái làm việc của van.
Điện áp phổ biến: 12VDC, 24VDC, 24VAC, 110VAC, 220VAC
Tần số: 50/60Hz (đối với coil AC)
Cấp bảo vệ: IP65
Kiểu giắc cắm: DIN 43650 Form A
Cách điện: Class F hoặc tương đương
Nhiệt độ môi trường: -5°C đến +60°C
Coil SHAKO có dải điện áp rất rộng để phù hợp với mọi hệ thống điều khiển:
AC 220V (50/60Hz): Dòng coil phổ biến nhất ở Việt Nam, dùng trực tiếp nguồn lưới.
DC 24V: Dòng coil an toàn, dùng nhiều trong các tủ điện PLC tự động hóa.
AC 110V / DC 12V / AC 24V: Các tùy chọn cho hệ thống máy móc nhập khẩu hoặc ứng dụng đặc thù.
Ký hiệu mã cuộn coil trong Catalog SHAKO
Khi tra cứu mã van hoặc đặt mua coil rời thay thế, SHAKO Việt Nam định danh các loại điện áp và tùy chọn kèm theo bằng các ký tự đuôi tiêu chuẩn:
S1: Điện áp 110VAC
S2: Điện áp 220VAC (hoặc 230VAC)
S6: Điện áp 24VAC
S7: Điện áp 12VDC
S9: Điện áp 24VDC
L (ví dụ S2L, S9L): Cuộn coil có tích hợp đèn LED ở đầu cắm (Connector) để báo trạng thái đóng ngắt điện.
E (ví dụ S2E, S9E): Cuộn coil thiết kế chống cháy nổ (Ex-proof coil), chuyên dùng cho môi trường khí ga, hầm mỏ hoặc hóa chất nguy hiểm.
