Mô tả

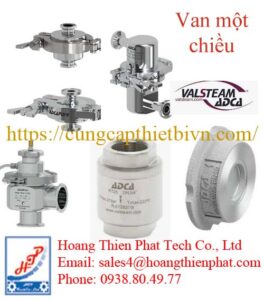

Van một chiều ADCA

Dòng lưu chất trong đường ống không phải lúc nào cũng di chuyển theo hướng mà người thiết kế mong muốn. Khi bơm dừng, áp suất thay đổi hoặc các nhánh đường ống tương tác với nhau, lưu chất có thể đảo chiều. Van một chiều ADCA được sử dụng để cho phép dòng chảy đi theo hướng thiết kế đồng thời tự động hạn chế dòng chảy ngược.

Đây là thiết bị có chức năng tương đối đơn giản nhưng đóng vai trò quan trọng trong hệ thống hơi, condensate, nước và nhiều mạng chất lưu công nghiệp.

Đại lý cung cấp van ADCA tại Việt Nam

Điều gì xảy ra khi dòng chảy đảo chiều?

Hãy hình dung một đường hồi condensate có nhiều thiết bị cùng kết nối vào một header chung.

Áp suất tại header có thể thay đổi theo điều kiện vận hành.

Nếu không có thiết bị chống dòng ngược, condensate từ đường chung có khả năng quay trở lại một nhánh thiết bị.

Van một chiều ADCA tạo ra ranh giới thủy lực theo một hướng, giúp hạn chế hiện tượng này.

Trong các hệ thống khác, check valve còn có thể góp phần bảo vệ bơm hoặc hạn chế dòng hồi ngoài ý muốn.

Van một chiều ADCA hoạt động hoàn toàn tự động

Một ưu điểm của check valve là không cần người vận hành liên tục đóng mở.

Khi áp suất phía đầu vào đủ lớn để thắng lực đóng, Van một chiều ADCA mở và cho lưu chất đi qua.

Khi dòng giảm hoặc xuất hiện xu hướng đảo chiều, phần tử đóng trở về seat.

Đường dòng ngược bị chặn.

Quá trình này diễn ra dựa trên điều kiện áp suất của hệ thống.

Áp suất mở van có ý nghĩa gì?

Check valve không phải lúc nào cũng mở ngay khi có một lượng lưu chất rất nhỏ.

Cần có chênh áp nhất định để phần tử đóng rời khỏi seat.

Thông số này thường được gọi là cracking pressure hoặc opening pressure.

Đối với một số ứng dụng nhạy cảm với chênh áp, đặc tính mở của Van một chiều ADCA cần được xem xét khi lựa chọn.

Đây là yếu tố đặc biệt đáng chú ý trên đường condensate có chênh áp thấp.

Các dòng Van một chiều ADCA phổ biến

ADCA thiết kế nhiều dòng van một chiều dựa trên kiểu kết nối và cơ cấu đóng mở:

Van một chiều dạng kẹp đĩa (Disc Check Valves / Wafer Type)

Model phổ biến: RD40, RD32, RD25

Thiết kế: Cực kỳ nhỏ gọn (Wafer type), kẹp giữa hai mặt bích đường ống (EN 1092-1 hoặc ANSI). Đĩa van được hỗ trợ bởi lò xo giúp đóng nhanh, ngăn hiện tượng búa nước.

Vật liệu: Inox AISI 316 (1.4408) hoặc thép hợp kim, chịu nhiệt độ cao up to 300 độ C

Ứng dụng: Lắp sau bẫy hơi, trên đường ống hơi nóng, khí nén và nước ngưng.

Van một chiều dạng cối / lá lật (Lift & Swing Check Valves)

Model phổ biến: R25, RET series

Kết nối: Nối ren (BSP/NPT) hoặc mặt bích PN16/25/40.

Đặc điểm: Độ tụt áp (pressure drop) thấp, lưu lượng qua van lớn. Thích hợp cho các đường ống cấp nước, dầu truyền nhiệt hoặc chất lỏng công nghiệp.

Van một chiều vi sinh / Vi sinh ASME BPE (Sanitary Check Valves)

Model phổ biến: AdcaPure ChV series

Vật liệu: Inox 316L đánh bóng bề mặt (≤0.5 um), kết nối Tri-Clamp chuẩn FDA.

Ứng dụng: Ngành dược phẩm, thực phẩm, đồ uống (F&B) và công nghệ sinh học.

Vì sao Van một chiều ADCA thường đi cùng Bẫy hơi ADCA?

Trong mạng condensate, hai thiết bị có chức năng bổ trợ nhau.

Bẫy hơi ADCA đưa nước ngưng ra khỏi thiết bị sử dụng hơi.

Sau steam trap, condensate đi vào hệ thống hồi.

Nếu áp suất đường hồi tăng, dòng condensate có thể có xu hướng quay ngược.

Van một chiều ADCA được xem xét để hạn chế dòng hồi này.

Tuy nhiên vị trí lắp và yêu cầu check valve vẫn cần được đánh giá theo thiết kế cụ thể của hệ thống.

Check valve trong trạm hơi

Tại một trạm hơi, Van một chiều ADCA không hoạt động độc lập.

Phía cấp hơi có thể sử dụng Van giảm áp ADCA để giảm áp.

Nếu cần điều khiển quá trình, Van điều khiển ADCA và Bộ truyền động ADCA được sử dụng.

Sau khi hơi truyền nhiệt, Bẫy hơi ADCA xử lý condensate.

Van một chiều ADCA hỗ trợ quản lý hướng dòng.

Trong khi đó Van an toàn ADCA đảm nhiệm chức năng bảo vệ quá áp tại những vị trí cần thiết.

Cách bố trí cụ thể phụ thuộc vào P&ID và yêu cầu kỹ thuật của từng nhà máy.

Lựa chọn vật liệu Van một chiều ADCA

Vật liệu van cần tương thích với môi chất, áp suất và nhiệt độ.

Đối với hệ thống hơi, nhiệt độ vận hành có thể cao hơn đáng kể so với đường nước thông thường.

Đối với chất lưu ăn mòn, yêu cầu vật liệu lại khác.

Vì vậy khi chọn Van một chiều ADCA, cần xem xét vật liệu body, internals và seat thay vì chỉ xác định DN.

Kiểu kết nối ảnh hưởng đến lắp đặt

Check valve có thể được thiết kế với nhiều kiểu kết nối tùy dòng sản phẩm.

Khi thay thế van hiện hữu, phải kiểm tra:

DN.

Tiêu chuẩn kết nối.

Pressure rating.

Khoảng cách lắp đặt.

Hướng dòng.

Vật liệu.

Không nên cho rằng hai Van một chiều ADCA cùng DN sẽ có thể thay thế trực tiếp cho nhau nếu series và tiêu chuẩn kết nối khác nhau.

Hướng lắp đặt rất quan trọng

Trên thân check valve thường có chỉ thị hướng dòng.

Nếu lắp ngược, chức năng của van sẽ không đúng thiết kế.

Ngoài hướng dòng, một số cấu tạo van còn có yêu cầu về phương lắp đặt.

Do đó trước khi lắp Van một chiều ADCA, cần tham khảo tài liệu kỹ thuật của chính model sử dụng.

Điều này đặc biệt quan trọng khi thay đổi từ một kiểu check valve sang kiểu khác.

Khi nào cần kiểm tra Van một chiều ADCA?

Check valve thường hoạt động tự động nên dễ bị bỏ quên trong chương trình bảo trì.

Tuy nhiên seat có thể bị ảnh hưởng bởi cặn bẩn hoặc hao mòn.

Nếu van không đóng kín, dòng ngược vẫn có thể xuất hiện.

Nếu van bị kẹt, lưu lượng thuận có thể bị hạn chế.

Do đó Van một chiều ADCA tại các vị trí quan trọng nên được đưa vào kế hoạch kiểm tra định kỳ.

Dữ liệu cần có khi yêu cầu Van một chiều ADCA

Để lựa chọn đúng sản phẩm, nên cung cấp:

Môi chất.

Áp suất.

Nhiệt độ.

DN.

Tiêu chuẩn kết nối.

Vật liệu yêu cầu.

Lưu lượng nếu cần sizing.

Áp suất ngược.

Hướng và vị trí lắp.

Model hiện tại nếu là hàng thay thế.

Đối với thiết bị đang vận hành, ảnh rõ nameplate và toàn bộ thân van thường rất hữu ích.

Ứng dụng của Van một chiều ADCA trong công nghiệp

Van một chiều ADCA có thể được ứng dụng trong hệ thống hơi, condensate, nước nóng, đường chất lỏng và nhiều hệ thống process khác tùy model.

Trong hệ thống condensate, van hỗ trợ chống dòng hồi.

Trong các skid công nghiệp, check valve giúp xác lập hướng lưu chất.

Tại những mạng có nhiều nhánh kết nối, thiết bị hỗ trợ hạn chế ảnh hưởng giữa các nhánh.

Chức năng tưởng chừng đơn giản này có thể ảnh hưởng đáng kể đến tính ổn định của toàn hệ thống.
