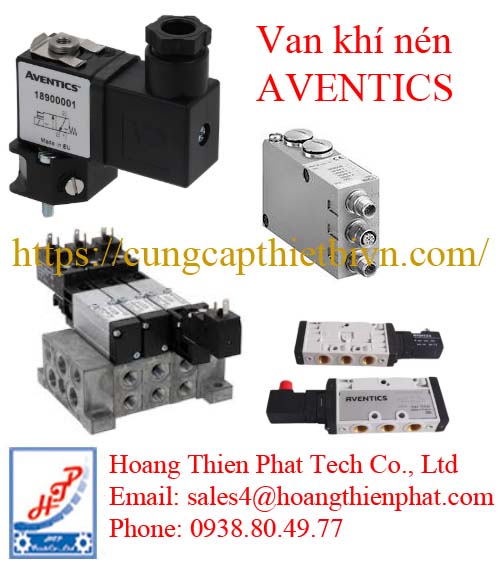

Van khí nén AVENTICS

Mô tả

Van khí nén AVENTICS

Van khí nén AVENTICS (thuộc tập đoàn Emerson, tiền thân là Bosch Rexroth Pneumatics) là dòng thiết bị cao cấp, nổi tiếng với thiết kế bền bỉ, trọng lượng nhẹ và khả năng tích hợp thông minh vào các hệ thống tự động hóa hiện đại.

Cấu tạo van khí nén AVENTICS

Một van điện từ khí nén AVENTICS tiêu chuẩn gồm các bộ phận chính:

Phần cơ khí

• Thân van

  • Vật liệu: Nhôm anod / nhựa kỹ thuật / thép không gỉ

  • Chứa các cửa khí (P, A, B, R, S)

• Con trượt (spool)

  • Dạng piston trượt

  • Điều hướng dòng khí nén

• Lò xo hồi (nếu là van 1 đầu điện)

  • Đưa van về trạng thái ban đầu khi mất điện

• Gioăng – phớt kín

  • NBR / FKM

  • Đảm bảo kín khí, chống rò rỉ

Phần điện

• Cuộn coil điện từ

  • Điện áp: 24VDC, 24VAC, 110VAC, 220VAC

• Lõi sắt từ (plunger)

  • Khi cấp điện → sinh lực hút → tác động con trượt

• Jack cắm điện

  • Chuẩn DIN, M8, M12

Nguyên lý hoạt động Van khí nén AVENTICS

Van 3/2 (3 cửa – 2 vị trí)

Thường dùng cho xi lanh tác động đơn

• Không cấp điện

  • P (nguồn) đóng

  • A (ra) xả về R

• Cấp điện

  • P → A

  • Khí nén đi vào xi lanh → xi lanh đẩy ra

Van 5/2 (5 cửa – 2 vị trí)

Phổ biến nhất – dùng cho xi lanh tác động kép

• Trạng thái 1

  • P → A

  • B → R

• Trạng thái 2

  • P → B

  • A → R

Mỗi lần đổi trạng thái → xi lanh đổi chiều chuyển động.

 Van 5/3 (5 cửa – 3 vị trí)

 Dùng khi cần dừng xi lanh giữa hành trình

Trung tâm đóng kín

Trung tâm xả

Trung tâm áp suất

 Model van khí nén AVENTICS phổ biến

Loại: Van đảo chiều 3/2, 5/2, 5/3

Lưu lượng: ~650 l/min

Áp suất làm việc: 3 – 10 bar

Ứng dụng: Máy đóng gói, máy lắp ráp nhỏ

Model ví dụ:

5725450220 – van 5/2, 24VDC

5725450320 – van 3/2

740 3/2: Van 3 cổng 2 vị trí.

740 5/2: Van 5 cổng 2 vị trí (Phổ biến nhất cho xi lanh kép).

AV03: Lưu lượng lên đến 300 l/min.

AV05: Lưu lượng lên đến 700 l/min.

Model cụ thể	Loại van	Kiểu kết nối	Mã số tham khảo (Part No.)
740-5/2-SR	Van điện từ đơn	G 1/4	0820022025
740-5/2-DS	Van điện từ kép	G 1/4	0820023025
AV03-5/2	Van module	Plug-in	R422100001
ED02-0-10V	Điều áp tỷ lệ	G 1/8	R414002405
ED05-4-20mA	Điều áp tỷ lệ	G 1/4	0821300921
CD04-5/2	Van gạt tay	G 1/8	0820005101
AP-Pedal	Van đạp chân	G 1/4	0820402024

AVENTICS V581-5/2SR-I1-1CNA-PP-X-C-T0

Mã hiệu V581-5/2SR-I1-1CNA-PP-X-C-T0 thuộc dòng Series V581 của Aventics. Đây là dòng van điện từ (Solenoid Valve) hiệu suất cao, được thiết kế theo tiêu chuẩn kích thước nhỏ gọn nhưng cho lưu lượng khí lớn.

Ký tự	Ý nghĩa thông số	Chi tiết kỹ thuật
V581	Series	Dòng van điện từ đơn tiêu chuẩn của Aventics.
5/2	Chức năng van	5 cổng, 2 vị trí (Dùng điều khiển xi lanh kép).
SR	Kiểu tác động	Single Solenoid, Spring Return (Tác động điện đơn, hồi về bằng lò xo).
I1	Kích thước (Size)	Size 1 (Kích thước bề rộng van thường là 18mm hoặc 26mm tùy dòng cụ thể).
1CNA	Kiểu kết nối điện	Kết nối dạng Form C (tiêu chuẩn công nghiệp) hoặc connector chuyên dụng.
PP	Điều khiển phụ	Push-turn manual override (Nút nhấn thử tay có chốt giữ).
X	Áp suất điều khiển	External pilot (Sử dụng nguồn khí điều khiển riêng bên ngoài) hoặc tùy chọn đặc biệt.
C	Loại kết nối khí	Thường là kết nối trên đế (Subbase) hoặc cổng ren trực tiếp.
T0	Tùy chọn nhiệt độ	Dải nhiệt độ tiêu chuẩn (thường từ -10°C đến +50°C).

Áp suất hoạt động: 2 bar đến 10 bar (tùy thuộc vào việc dùng Pilot nội hay ngoại).

Lưu lượng (Flow rate): Khoảng 900 – 1400 l/min (tùy vào kích thước cổng).

Điện áp cuộn Coil: Thường dùng 24V DC hoặc 230V AC (cần kiểm tra nhãn trên cuộn hút).

Cấp bảo vệ: IP65 (khi được lắp đúng đầu nối connector).
