Van điện từ thủy lực Vickers Eaton
Mô tả

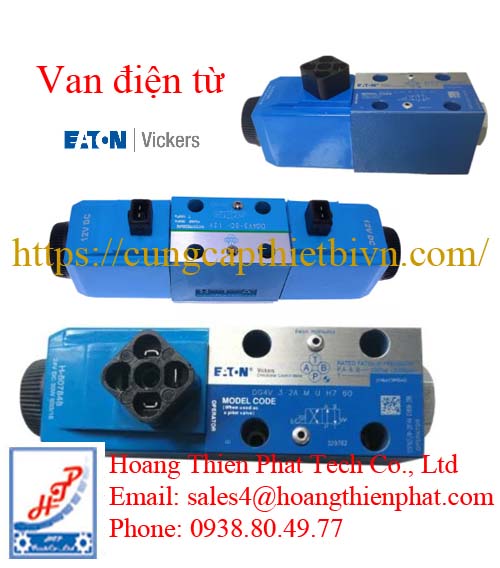

Van điện từ thủy lực Vickers Eaton
Van điện từ thủy lực Vickers Eaton là thiết bị quan trọng trong hệ thống thủy lực, dùng để điều khiển hướng dòng dầu thông qua tín hiệu điện. Đây là dòng van cao cấp, nổi tiếng về độ bền và độ chính xác trong công nghiệp.
Hoàng Thiên Phát phân phối chính hãng các thiết bị EATON tại Việt Nam
Cấu tạo van điện từ thủy lực Vickers Eaton
Van gồm các bộ phận chính:
Thân van (body): chứa các cửa dầu P, T, A, B
Cuộn coil điện từ: thường 2 đầu để đảo chiều
Lõi van (spool): di chuyển khi có điện
Lò xo hồi vị: đưa van về trạng thái ban đầu
Nguyên lý hoạt động
Khi cấp điện → coil tạo từ trường → kéo lõi van di chuyển
Dòng dầu được điều hướng sang cửa tương ứng
Khi ngắt điện → lò xo đẩy lõi về vị trí ban đầu
Giúp điều khiển: Xi lanh tiến/lùi, Motor quay thuận/ngược
Thông số kỹ thuật
Thương hiệu: Vickers / Eaton
Loại van: Van đảo chiều điện từ (Directional Control Valve)
Điện áp: 12V / 24V DC hoặc 110V / 220V AC
Áp suất làm việc: ~210 – 350 bar
Lưu lượng: tùy model (DG4V, DG5V…)
Kiểu lắp: đế (subplate mounting)
Các dòng Van điện từ thủy lực Vickers phổ biến
Vickers phát triển nhiều series van điều khiển hướng phục vụ các mức lưu lượng, áp suất và kiểu điều khiển khác nhau. Một số dòng thường gặp trong hệ thống công nghiệp gồm:
Van điện từ thủy lực Vickers dòng DG4V-3 – dòng van điện từ điều khiển hướng size nhỏ, được sử dụng rất phổ biến trong các hệ thống thủy lực công nghiệp.
Van điện từ thủy lực Vickers dòng DG4V-5 – dòng van điều khiển hướng có khả năng đáp ứng các hệ thống yêu cầu lưu lượng lớn hơn.
Van điện từ thủy lực Vickers dòng DG4S4 – dòng van điện từ điều khiển hướng xuất hiện trên nhiều hệ thống và máy thủy lực Vickers.
Van điện từ thủy lực Vickers dòng DG5V – dòng van điều khiển hướng dạng pilot operated, phù hợp với những hệ thống yêu cầu khả năng xử lý lưu lượng lớn hơn.
Ngoài series, mã đầy đủ của từng van còn thể hiện nhiều tùy chọn về spool, điện áp coil, kiểu đấu điện, seal và cấu hình điều khiển. Vì vậy cần sử dụng full model code khi yêu cầu báo giá.
Model cụ thể của Van điện từ thủy lực Vickers
| Series | Model cụ thể | Điện áp | Đặc điểm chính |
|---|---|---|---|
| DG4V-3 | DG4V-3-23C-VM-U-H7-60 | 24 VDC | Spool 23, spring centered, ISO 4401-03 |
| DG4V-3 | DG4V-3-42A-VM-U-H7-60-EN38 | 24 VDC | Van điện từ 1 tầng, lưu lượng đến 80 L/min |
| DG4V-3 | DG4V-3-23AZ-VM-U-H7-60 | 24 VDC | Spool 23, ISO 4401-03 |
| DG4V-3 | DG4V-3-8B-VM-U-H7-61 | 24 VDC | Spool 8, Series 61 |
| DG4V-3 | DG4V-3-8BL-VM-U-C6-61 | 220 VAC 50 Hz | Spool 8, Viton seal |
| DG4V-5 | DG4V-5-0CJ-M-U-H7-28-EN124 | 24 VDC | Spool 0, spring centered |
| DG4V-5 | DG4V-5-0ALJ-M-U-H7-28-EN124 | 24 VDC | Spool 0, spring offset |
| DG4V-5 | DG4V-5-3BLJ-M-U-H7-28-EN124 | 24 VDC | Spool 3 |
| DG4V-5 | DG4V-5-8BJ-VM-U-H6-20-EN210 | 24 VDC | Spool 8, Series 20 |
| DG4V-5 | DG4V-5-24A-M-U-H7-29-EN124 | 24 VDC | Spool 24, spring offset |
Van điện từ thủy lực Vickers Eaton DG4V-3-6C-M-U-H7-60 (565465)
DG4V-3: Van size 3 (chuẩn NG6 / CETOP 3)
6C: Kiểu spool (trung vị kín – giữ tải)
M: Cuộn coil tiêu chuẩn
U: Kiểu đầu điện DIN
H7: Điện áp (thường 24VDC)
60: Thiết kế series
Van điện từ thủy lực Vickers Eaton DG4V-3-0B-M-U-H7-60 (859160)
DG4V-3: Size NG6
0B: Trung vị thông (xả tải)
M: Cuộn coil tiêu chuẩn
U: Kiểu đầu điện DIN
H7: Điện áp (thường 24VDC)
60: Thiết kế series
Van điều khiển áp suất Vicker RT06D230
Van điều khiển áp suất Vicker RT06D230 là thiết bị được sử dụng trong hệ thống thủy lực công nghiệp để kiểm soát và duy trì áp suất làm việc theo yêu cầu.
Model RT06D230 thuộc dòng van điều khiển áp suất Vickers, phù hợp cho máy móc sản xuất, hệ thống nguồn thủy lực và nhiều thiết bị công nghiệp sử dụng dầu thủy lực.
Thương hiệu: Vickers
Model: RT06D230
Part Number: 597116
Loại sản phẩm: Pressure Control Valve – Van điều khiển áp suất
Size: 06
Kiểu kết nối: BSP
Kiểu drain: External – xả ngoài
Vật liệu seal: Nitrile – NBR
Design Series: 30
Dải điều chỉnh áp suất: khoảng 17,3 – 69 bar, tương đương 250 – 1000 psi
Cấu tạo và đặc điểm của Van RT06D230
Van Vicker RT06D230 được thiết kế theo kết cấu van thủy lực công nghiệp. Thân van tạo đường dẫn cho dầu thủy lực, trong khi cơ cấu điều khiển bên trong phản ứng theo áp suất của hệ thống.
Khi áp suất thay đổi đến mức tác động tương ứng với giá trị thiết lập, cơ cấu bên trong van thay đổi trạng thái để điều khiển dòng dầu.Nhờ đó, áp suất trong nhánh thủy lực được kiểm soát theo yêu cầu của hệ thống.
Model RT06D230 sử dụng seal Nitrile (NBR). Đây là loại vật liệu làm kín được sử dụng phổ biến trong các hệ thống thủy lực dùng dầu phù hợp với NBR.
Van có cấu hình external drain – xả ngoài. Đây là yếu tố cần đặc biệt lưu ý khi thay thế bởi đường drain phải phù hợp với thiết kế mạch thủy lực hiện hữu.
Thông số kỹ thuật Van điều khiển áp suất Vicker RT06D230
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Vicker / Vickers |
| Model | RT06D230 |
| Part Number | 597116 |
| Loại thiết bị | Van điều khiển áp suất thủy lực |
| Tên tiếng Anh | Pressure Control Valve |
| Series | RT |
| Size | 06 |
| Dải điều chỉnh áp suất | 17,3 – 69 bar |
| Dải áp suất theo psi | 250 – 1.000 psi |
| Kiểu kết nối | BSP |
| Kiểu lắp | Pipe mounted |
| Kiểu xả (Drain) | External drain – xả ngoài |
| Vật liệu làm kín | Nitrile (NBR) |
| Design Series | 30 |
| Môi chất làm việc | Dầu thủy lực phù hợp với vật liệu làm kín NBR |
| Ứng dụng | Điều khiển và duy trì áp suất trong hệ thống thủy lực công nghiệp |
Van điều khiển áp suất Vicker RT06D230 có dải điều chỉnh 17,3–69 bar, phù hợp với các mạch thủy lực cần kiểm soát áp suất ổn định.
Model RT06D230 – P/N 597116 sử dụng kết nối BSP, cấu hình xả ngoài và seal NBR, thường được dùng trong cụm nguồn thủy lực, máy ép và các hệ thống máy công nghiệp.
để biết thêm thông tin về nhà cung cấp EATON tại Việt Nam, bộ lọc EATON, Van điện từ thủy lực Vickers vui lòng liên hệ trực tiếp tới công ty chúng tôi
