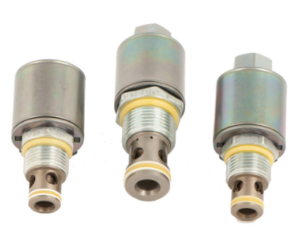

Van điện từ HydraForce

Van điện từ HydraForce (HydraForce Solenoid Valve) là thiết bị dùng điện để điều khiển dòng dầu trong hệ thống thủy lực, giúp đóng/mở hoặc chuyển hướng dòng chảy một cách tự động.

Đây là van điều khiển bằng điện, giúp hệ thống hoạt động nhanh, chính xác và tự động hóa cao.

Van điện từ (Solenoid Valve) của HydraForce Việt Nam là một trong những dòng sản phẩm hàng đầu thế giới về công nghệ thủy lực, đặc biệt là trong các hệ thống van lắp dạng cartridge (lắp vào khối block).

Cấu tạo van điện từ HydraForce

Một van điện từ HydraForce thường gồm 2 phần chính:

Coil điện từ (Solenoid Coil) → Nhận điện (12V, 24V, 115V…) để tạo từ trường

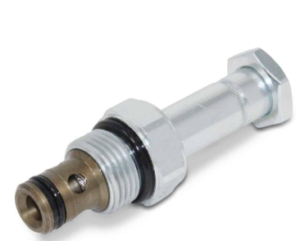

Lõi van (Cartridge Valve) → Điều khiển dòng dầu (đóng/mở, đảo chiều)

Thân van / block (Manifold) → Nơi lắp đặt và tích hợp nhiều van

Nguyên lý hoạt động

Khi cấp điện → coil tạo từ trường → hút lõi van → mở hoặc chuyển trạng thái

Khi ngắt điện → lò xo đẩy lõi về vị trí ban đầu

Nhờ đó, hệ thống có thể:

Điều khiển dòng dầu

Điều khiển áp suất

Điều khiển hướng chuyển động

Đặc điểm nổi bật

Thiết kế Cartridge: Tiết kiệm không gian, dễ dàng lắp đặt vào các khối valve manifold và thuận tiện cho việc bảo trì, thay thế.

Độ bền cao: Được thiết kế để chịu được môi trường khắc nghiệt như máy công trình, thiết bị nông nghiệp và xe chuyên dụng.

Tính đa dạng: Có sẵn các cấu hình từ 2 ngả (2-way), 3 ngả (3-way) đến 4 ngả (4-way), với các trạng thái thường đóng (Normally Closed) hoặc thường mở (Normally Open).

Cuộn coil linh hoạt: Hỗ trợ nhiều mức điện áp khác nhau (12VDC, 24VDC, 110VAC, 220VAC) với các chuẩn kết nối như DIN, Deutsch, hoặc dây dẫn.

 Các dòng Van điện từ HydraForce phổ biến

Dòng sản phẩm (Series)	Đặc điểm / Ứng dụng
SV08 / SV10 / SV12	Các dòng van tiêu chuẩn theo kích thước lỗ (cavity). Phổ biến nhất là SV08-20 (2 ngả) hoặc SV10-31 (3 ngả).
SP Series	Van điện từ tỷ lệ (Proportional Solenoid Valves), cho phép điều khiển lưu lượng hoặc áp suất một cách vô cấp thông qua dòng điện.
SV98	Dòng van chuyên dụng cho các hệ thống yêu cầu lưu lượng lớn và áp suất cao (lên đến 350 bar).

Ứng dụng thực tế

Van HydraForce xuất hiện rất phổ biến trong các máy móc công nghiệp tại Việt Nam, đặc biệt là:

Máy xúc, máy đào: Điều khiển các cánh tay đòn và bộ phận di chuyển.

Thiết bị nâng hạ: Hệ thống thủy lực của xe nâng, bàn nâng.

Ngành nhựa & Đúc: Hệ thống ép thủy lực yêu cầu độ chính xác cao.

Máy nông nghiệp: Hệ thống lái và điều khiển công cụ đi kèm.

Lưu ý khi lựa chọn và thay thế

Khi cần thay thế hoặc tìm mã tương đương cho van HydraForce, bạn nên kiểm tra kỹ các thông số sau:

Mã sản phẩm (Part Number): Ví dụ: SV08-20-0-N-24DG.

Kích thước Cavity: (Ví dụ: VC08-2, VC10-3…).

Điện áp cuộn Coil: 12V, 24V hay AC.

Sơ đồ hoạt động: Thường đóng, thường mở hay van chia ngả.

Cuộn coil cho van điện từ HydraForce

Cuộn coil (cuộn dây điện từ) là bộ phận quan trọng nhất để kích hoạt các dòng van cartridge của HydraForce. Để chọn đúng cuộn coil thay thế, bạn cần lưu ý 3 yếu tố kỹ thuật chính: Kích thước lỗ (Size), Điện áp (Voltage) và Kiểu kết nối (Termination).

Phân loại theo kích thước (Series)

HydraForce thiết kế cuộn coil tương ứng với kích thước lỗ van (cavity size). Hai dòng phổ biến nhất là:

Series 08 (Size 8): Đường kính trong khoảng 1/2 inch (12.7mm). Thường dùng cho các mã van bắt đầu bằng SV08, PR08…

Series 10 (Size 10): Đường kính trong khoảng 5/8 inch (15.9mm). Thường dùng cho các mã van bắt đầu bằng SV10, RV10…

Series 12, 16, 20: Dành cho các dòng van lớn hơn, chịu áp suất và lưu lượng cao.

 Thông số điện áp (Voltage)

Bạn cần kiểm tra hệ thống điện của máy để chọn đúng mức điện áp:

DC (Điện một chiều): Phổ biến nhất là 12VDC và 24VDC (dùng cho máy xúc, xe cẩu, thiết bị công trình).

AC (Điện xoay chiều): Thường là 110VAC hoặc 220VAC (dùng trong các bộ nguồn thủy lực đặt cố định tại nhà máy).

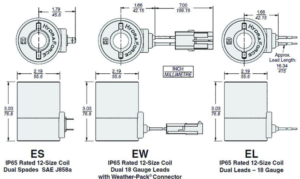

Kiểu kết nối điện (Termination)

Đây là phần dễ nhầm lẫn nhất khi đặt hàng. HydraForce có rất nhiều chuẩn jack cắm:

D (DIN 43650): Chuẩn chân cắm hình vuông phổ biến trong công nghiệp.

G (Leadwires): Hai dây điện đưa ra ngoài trực tiếp.

DE (Deutsch DT04-2P): Jack cắm chống nước chuyên dụng cho xe máy công trình (thường có màu xám).

W (Weather Pack): Một loại chuẩn kết nối kín nước khác.

H (Dual Spades): Dạng chân cắm dẹt.

Một số lưu ý khi bảo trì và thay thế

Kiểm tra điện trở (Ohm): Nếu cuộn coil bị cháy, bạn có thể dùng đồng hồ VOM đo điện trở. Nếu giá trị là vô cực hoặc bằng 0, cuộn dây đã hỏng.

Nhiệt độ: Cuộn coil khi hoạt động sẽ rất nóng. Nếu sờ vào thấy nóng rát là bình thường, nhưng nếu có mùi khét hoặc vỏ nhựa bị biến dạng, cần kiểm tra lại dòng điện hoặc rơ-le điều khiển.

Lắp đặt: Luôn đảm bảo đai ốc (nut) giữ coil được vặn chặt. Nếu coil bị lỏng, từ trường sẽ không tập trung đủ để kéo piston, gây nóng coil và hỏng van.

Để biết thêm thông tin chi tiết về Van điện từ HydraForce van điều khiển HydraForce vui lòng liên hệ trực tiếp tới đại lý HydraForce tại Việt Nam
