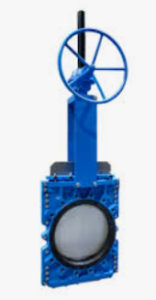

Van cổng dao ZUBI
Van cổng dao ZUBI (Zubi Knife Gate Valves) là dòng van công nghiệp chuyên dụng cao cấp được sản xuất bởi thương hiệu Válvulas Zubi (Tây Ban Nha, thành lập từ năm 1979).
Với thiết kế đĩa van dạng lưỡi dao sắc bén, dòng van này là giải pháp tối ưu cho các hệ thống đường ống chứa chất lỏng có độ sệt cao, nhiều tạp chất rắn, xơ sợi hoặc bùn đặc bám dính.
Mô tả
Van cổng dao ZUBI
Van cổng dao ZUBI (ZUBI Knife Gate Valve) là dòng van công nghiệp được sản xuất bởi ZUBI Valves (Tây Ban Nha), chuyên dùng để đóng/mở và cô lập dòng chảy có chứa chất rắn, bùn, bột hoặc chất lỏng có độ nhớt cao. Đây là một trong những dòng sản phẩm chủ lực của ZUBI, được sử dụng rộng rãi trong các ngành xử lý nước, khai khoáng, giấy, hóa chất và xi măng
Đặc điểm nổi bật
Thiết kế lưỡi dao (Knife Gate) cắt xuyên qua môi trường có chứa cặn, bùn hoặc sợi.
Đóng kín hiệu quả ngay cả với lưu chất có hàm lượng chất rắn cao.
Thân van bằng Gang cầu (GGG40/GJS500), Thép Carbon (WCB) hoặc Inox 304, Inox 316.
Đĩa van bằng inox chống ăn mòn và chịu mài mòn.
Nhiều loại vật liệu làm kín như EPDM, NBR, Viton (FKM), PTFE.
Lưu lượng qua van lớn, tổn thất áp suất thấp.
Dễ dàng bảo trì và thay thế gioăng làm kín.

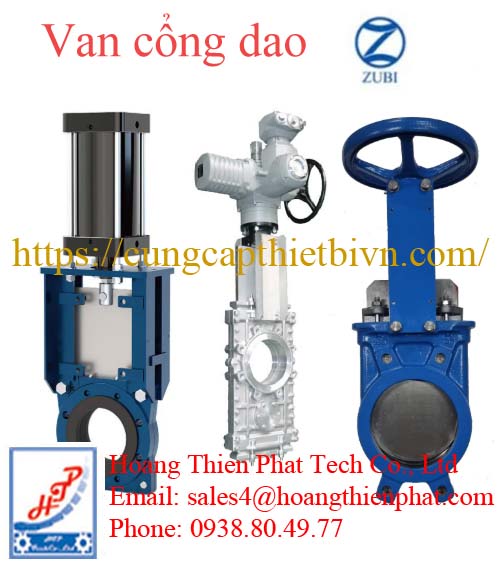

Kiểu vận hành
ZUBI cung cấp nhiều phương thức điều khiển:
Tay quay (Handwheel)
Tay gạt (Lever)
Hộp số (Gear Operator)
Khí nén (Pneumatic Actuator)
Điện (Electric Actuator)
Thủy lực (Hydraulic Actuator)
Thông số kỹ thuật điển hình
| Thông số | Giá trị |
|---|---|
| Kích cỡ | DN50 – DN1200 (hoặc lớn hơn theo yêu cầu) |
| Áp suất | PN10, PN16, ANSI Class 150 |
| Kết nối | Wafer, Lug, Flanged |
| Nhiệt độ | -20°C đến khoảng 200°C (tùy vật liệu seat) |
| Vật liệu thân | Gang cầu, WCB, SS304, SS316 |
| Vật liệu đĩa | SS304, SS316 |
| Kiểu làm kín | Kim loại hoặc Seat đàn hồi |
Các Model Phổ Biến Van cổng dao ZUBI
Dòng van dao của Zubi rất đa dạng về cấu trúc kết nối và cơ chế vận hành để phù hợp với từng môi trường áp suất:
Van cổng dao ZUBI T200 (Lug Unidirectional): Dòng van dao đơn hướng (1 chiều), kết nối dạng Lug. Thân van đúc nguyên khối chắc chắn, có hệ thống nêm (wedges) giúp ép chặt lưỡi dao vào lòng ghế van khi đóng hoàn toàn.
Van cổng dao ZUBI T700 (Bi-directional): Dòng van dao đóng mở hai chiều toàn phần, thiết kế thân liền khối dạng Wafer/Lug. Model này nổi bật với khả năng chịu áp lực tốt từ cả hai phía (lên đến 10 bar cho kích thước dưới DN250) và cấu tạo lòng van ngăn chặn tối đa sự tích tụ chất rắn bám.
Square Model (Van dao vuông): Thiết kế cửa vuông đặc trưng, lý tưởng để lắp đặt tại các cửa xả silo, phễu chứa trong ngành xi măng, khai khoáng hoặc hóa chất.
| Model | Tên dòng | Đặc điểm chính | Ứng dụng |
|---|---|---|---|
| Van cổng dao ZUBI T200 Unidirectional | Van cổng dao một chiều | Wafer, thân monoblock | Nước, bùn, hóa chất |
| Van cổng dao ZUBI T200 Bidirectional | Van cổng dao hai chiều | Đóng kín hai chiều | Bùn đặc, slurry |
| Van cổng dao ZUBI T200 LUG | Van cổng dao Lug | Lắp đặt kiểu Lug | Đường ống công nghiệp |
| Van cổng dao ZUBI T200 TAPPI (MSS SP-81) | Van cổng dao tiêu chuẩn TAPPI | Full Lug, MSS SP-81 | Nhà máy giấy, bột giấy |
| Van cổng dao ZUBI T300 Through Conduit | Van cổng dao cửa tròn xuyên tâm | Tự làm sạch, lưu lượng lớn | Bột giấy, slurry |
| Van cổng dao ZUBI T300 Short Slurry | Van cổng dao Slurry | Có ống lót cao su chống mài mòn | Khai khoáng, bùn đặc |
| Van cổng dao ZUBI T400 Silo Type | Van cổng dao silo | Cửa xả silo, vật liệu rời | Xi măng, ngũ cốc, bột |
| Van cổng dao ZUBI T500 High Pressure | Van cổng dao áp suất cao | Kiểu mặt bích, nắp bắt bulông | Áp suất cao đến PN25 |
| T500BI High Pressure | Van cổng dao áp suất cao hai chiều | Bidirectional | Hóa chất, khai khoáng |
| T700 Bidirectional | Van cổng dao hai chiều Zero Leakage | Độ kín cao | Xử lý nước, bùn |
| RC Round Square | Van cổng dao tròn – vuông | Chuyển đổi cửa tròn sang vuông | Recycling, silo |
| Fabricated Single Wedge | Van cổng dao hàn chế tạo | Chịu áp cao, kích thước lớn | Công nghiệp nặng |
| Square Model Valve | Van cổng dao cửa vuông/chữ nhật | Thiết kế theo yêu cầu | Cửa xả silo, băng tải |
Bảng tóm tắt vật liệu & dải thông số tiêu chuẩn:
| Thành phần / Thông số | Tùy chọn vật liệu & Tiêu chuẩn kỹ thuật |
| Kích cỡ (Size) | Từ DN50 đến DN1600 (các kích cỡ lớn hơn có thể gia công theo yêu cầu). |
| Vật liệu thân van (Body) | Gang xám (GG25), Gang cầu (GGG40/GGG50), Thép đúc (A216 WCB), Inox (CF8 – SS304, CF8M – SS316, 254SMO, AISI 310, AISI 904L). |
| Vật liệu đĩa dao (Gate) | Inox cứng đánh bóng 2 mặt: SS304L, SS316L, SS316Ti, Duplex SAF2205, Superduplex SAF2507, hoặc thép chống mài mòn Hardox. |
| Đệm kín (Seat / Gioăng) | EPDM (chịu đến 120°C), Nitrile (NBR), Viton, Silicone, Flucast, hoặc Metal-to-Metal (chịu đến 200°C). |
| Bộ truyền động (Actuators) | Tay quay (Handwheel), tay gạt (Lever), xi lanh khí nén (Pneumatic), động cơ điện (Electric), bộ giảm tốc bánh răng (Gearbox). |
| Tiêu chuẩn kết nối mặt bích | PN6 / PN10 / PN16 / PN25, ANSI 125/150, JIS 5K/10K. |
Ưu Điểm Thiết Kế Nổi Bật Của Zubi
Lưỡi dao đánh bóng và bo tròn góc: Đĩa van bằng thép không gỉ được mài nhẵn hai mặt giúp giảm ma sát khi cắt qua dòng lưu chất, bảo vệ tối đa độ bền cho phần gioăng cao su và tết chèn (packing).
Hệ thống dẫn hướng nội bộ (Internal Guides): Các gờ dẫn hướng bên trong thân van giúp cố định hành trình của lưỡi dao, loại bỏ hoàn toàn hiện tượng lệch tâm hoặc rung lắc do áp lực dòng chảy ngược, đồng thời tự động gạt sạch mảng bám bẩn trên bề mặt dao khi vận hành.
Lòng van toàn phần (Full Bore): Khi mở hoàn toàn, lòng van không có vật cản, giúp tối ưu hóa lưu lượng dòng chảy và hạn chế tối đa sự tụt áp dòng (pressure drop).
Ứng Dụng Thực Tế
Nhờ khả năng “cắt” và làm sạch cơ học ngay trong quá trình đóng/mở, van cửa dao Zubi được ứng dụng rộng rãi trong các môi trường khắc nghiệt:
Ngành sản xuất Giấy & Bột giấy: Xử lý các dòng bột giấy đậm đặc, sơ sợi dễ gây kẹt các loại van thông thường.
Xử lý nước thải & Bùn thải: Các nhà máy xử lý nước thải đô thị và công nghiệp, trạm bơm bùn.
Khai khoáng & Xi măng: Đường ống vận chuyển bùn quặng, xỉ than, hạt khoáng sản, cửa xả silo xi măng.
Công nghiệp Thực phẩm & Giải khát: Nhà máy sản xuất đường, xử lý nông sản băm nhỏ, chế biến cà phê hạt/bột.
Ngành Hóa chất & Năng lượng: Hệ thống tro đáy nhà máy nhiệt điện, lưu chất có tính ăn mòn cao.
Để biết thêm thông tin chi tiết về van cổng dao ZUBI vui lòng liên hệ trực tiếp tới công ty chúng tôi
