Mô tả

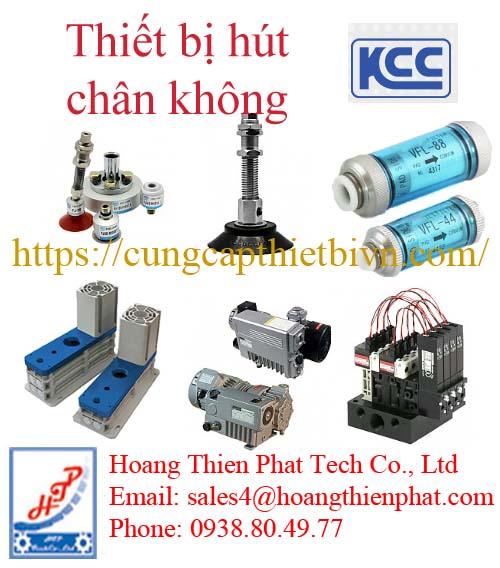

Thiết bị hút chân không KCC

Thiết bị hút chân không KCC (thường được gọi chung là Hệ thống chân không khí nén KCC) là giải pháp toàn diện đến từ thương hiệu KCC Corporation (Hàn Quốc).

Khác với các hãng chỉ sản xuất rời rạc, KCC cung cấp đầy đủ một hệ sinh thái từ khâu tạo chân không, điều khiển, lọc sạch cho đến khâu chấp hành (gắp nhả sản phẩm). Hệ thống này hoạt động hoàn toàn bằng khí nén, giúp tối ưu hóa tốc độ và độ an toàn trong các dây chuyền tự động hóa.

Các thiết bị hút chân không KCC được ứng dụng rộng rãi trong:

Robot gắp sản phẩm

Máy đóng gói

Dây chuyền SMT

Máy CNC

Hệ thống tự động hóa

Ngành điện tử, bao bì, nhựa và thực phẩm

Với độ bền cao, khả năng tạo chân không ổn định và thiết kế tối ưu, thiết bị hút chân không KCC đang được nhiều doanh nghiệp tại Việt Nam lựa chọn.

Thiết bị hút chân không KCC gồm những gì?

Hệ thống vacuum KCC bao gồm nhiều dòng sản phẩm khác nhau nhằm đáp ứng đa dạng nhu cầu công nghiệp.

Bộ tạo chân không KCC (Vacuum Ejector / Generator)

Đây là “trái tim” của hệ thống, sử dụng khí nén dựa trên hiệu ứng Venturi để tạo ra áp suất âm. Như đã phân loại ở phần trước, KCC chia thành các dòng:

Dạng đơn chiếc (Inline): Dòng KSV nhỏ gọn, lắp trực tiếp trên đường ống, có cả phiên bản thân Inox/Teflon chống ăn mòn.

Dạng Module tích hợp (Vacuum Station): Các dòng KMC22, KMC42, KMC72 tích hợp sẵn van điện từ điều khiển cấp khí/phá chân không và cảm biến hiển thị áp suất.

Dòng lưu lượng lớn (High-Flow): Dòng KCVZ đa tầng (multi-stage) chuyên trị các ứng dụng hút vật thể nặng hoặc bề mặt rỗ/hở.

Các model Bộ tạo chân không khí nén (Vacuum Ejectors)

Đây là các mã lõi được đặt nhiều nhất trong các bộ phân phối thiết bị khí nén.

Dòng Standard / Inline (Dạng đơn chiếc, lắp trên đường ống)

Dòng KSV (Thân nhôm/nhựa): KSV-05HS, KSV-07HS, KSV-10HS, KSV-15HS, KSV-20HS (và các dòng LS lưu lượng lớn tương ứng).

Dòng KSV-S3 / S6 (Thân Inox SUS303/316 chống ăn mòn): KSV-10HS-S3, KSV-15HS-S6, KSV-20HS-S6.

Dòng KSV-T (Thân nhựa Teflon chống hóa chất): KSV-10HS-T, KSV-15HS-T, KSV-20HS-T.

Dòng Vacuum Station Module (Tích hợp van điện từ + cảm biến)

Mã đặt hàng đầy đủ thường đi kèm đường kính vòi phun (05, 07, 10, 15, 20, 25), kiểu áp suất (HS/LS), loại van điều khiển và mã cảm biến đi kèm.

Dòng KMC22 (20 mm): KMC22-05HS, KMC22-07HS, KMC22-10HS.

Dòng KMC42 (10 mm} – Siêu mỏng): KMC42-05HS, KMC42-07HS, KMC42-10HS.

Dòng KMC72 (Hạng nặng): KMC72-15HS, KMC72-20HS, KMC72-25HS.

Dòng High-Flow (Lưu lượng lớn, đa tầng)

Dòng KCVZ: KCVZ-1, KCVZ-2, KCVZ-3, KCVZ-4.

Giác hút chân không KCC / Núm hút (Vacuum Pads)

Đây là thiết bị tiếp xúc trực tiếp để nhấc/giữ sản phẩm. KCC sản xuất cực kỳ đa dạng về kiểu dáng và vật liệu để phù hợp với từng loại bề mặt:

Về kiểu dáng:

Dạng phẳng (Flat type): Phù hợp cho bề mặt phẳng, nhẵn như tấm kính, tấm kim loại flat.

Dạng phẳng có gân (Flat with ribs): Tăng độ bám dính, chống trượt khi gắp các vật thể có màng dầu hoặc bề mặt hơi nghiêng.

Dạng xếp nếp / Giác hút giảm chấn (Bellows type): Co giãn như lò xò, phù hợp cho bề mặt cong, gồ ghề hoặc các sản phẩm dễ vỡ như trứng, chai lọ, linh kiện điện tử.

Về vật liệu:

Cao su Nitrile (NBR): Chống mài mòn tốt, chịu dầu, dùng phổ biến trong cơ khí, ô tô.

Silicone: Chịu nhiệt độ cao, độ đàn hồi cực tốt, đạt tiêu chuẩn an toàn để dùng trong ngành thực phẩm và y tế.

Fluorine / Urethane: Dùng cho các môi trường đặc biệt, yêu cầu không để lại vết hằn trên bề mặt sản phẩm (như mảng kính màn hình điện thoại, tivi).

Các model Giác hút chân không (Vacuum Pads)

KCC quy định mã giác hút rất rõ ràng theo kết cấu cơ khí của núm hút. Một mã đầy đủ thường có dạng: Mã dòng giác hút - Đường kính núm (mm) - Vật liệu.

Dạng Giác hút đơn lẻ (Pad lẻ)

Dòng DSU (Dạng phẳng tiêu chuẩn – Flat type): DSU-2, DSU-4, DSU-6, DSU-8, DSU-10, DSU-15, DSU-20, DSU-30, DSU-40, DSU-50.

Dòng DSC (Dạng phẳng có gân tăng cứng – Flat with ribs): DSC-10, DSC-15, DSC-20, DSC-30, DSC-40, DSC-50.

Dòng DSD (Dạng xếp nếp, 2 tầng giảm chấn – Bellows type): DSD-6, DSD-8, DSD-10, DSD-15, DSD-20, DSD-30, DSD-40, DSD-50.

Dòng DSG (Dạng xếp nếp sâu, nhiều tầng): DSG-10, DSG-15, DSG-20, DSG-30, DSG-40.

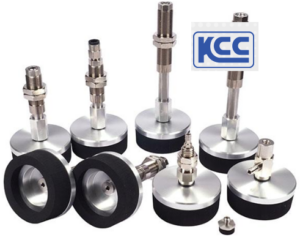

Dạng Cụm giác hút có chân gắn (Pad Assembly kèm lò xo/trục đứng)

Dòng DSA1 / DSA2 / DSA3: Cụm đầu hút chân không hướng dọc, lò xo giảm chấn ngắn.

Dòng DSB1 / DSB2 / DSB3: Cụm đầu hút có lò xo giảm chấn hành trình dài, chống va đập phôi.

Dòng FJ (Vacuum Floating Joint): Khớp nối động hỗ trợ giác hút bám vào các bề mặt nghiêng hoặc lệch góc: FJ-20-M6, 60-M10, 60-G1/8, 125-M16.

Ký hiệu vật liệu đuôi núm hút KCC:

• N: Cao su Nitrile (NBR – màu đen).

• S: Silicone (màu trắng trong/đỏ).

• U: Urethane (màu xanh/vàng).

• F: Cao su Flo (Fluorine – màu xanh lá/nâu).

Van điều khiển chân không KCC (Vacuum Valves)

Nhiệm vụ của các dòng van này là điều hướng dòng khí, đóng ngắt áp suất âm hoặc cấp khí dương để nhả sản phẩm nhanh (phá chân không).

Van điện từ chân không: Điều khiển bằng điện (24VDC, 220VAC) để đóng mở đường hút.

Van xả air nhanh (Destruction Valve): Đưa một luồng khí nén nhỏ vào giác hút ngay khi ngắt chân không, giúp sản phẩm rời ra ngay lập tức, không bị dính lại do áp suất âm dư.

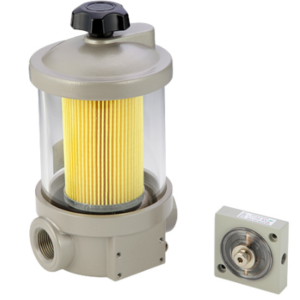

Bộ lọc chân không KCC (Vacuum Filters)

Khí hút từ môi trường vào thường lẫn bụi bẩn, mạt kim loại, hơi nước hoặc sương dầu. Nếu không có bộ lọc, các tạp chất này sẽ đi thẳng vào bộ tạo chân không gây nghẹt vòi phun (nozzle) hoặc làm hỏng thiết bị.

KCC cung cấp các bộ lọc chuyên dụng cho đường hút chân không với lõi lọc siêu mịn, thiết kế vỏ trong suốt để dễ dàng quan sát mức độ bám bẩn và vệ sinh kịp thời.

Bộ lọc lắp trên đường ống hút để giữ lại bụi, tránh làm tắc vòi phun của Ejector.

Dòng KVF (Bộ lọc chân không chuyên dụng): KVF-01 (Ren 1/8), KVF-02 (Ren 1/4).

Dòng KLF (Inline Filter – Lọc dạng ống thẳng nhỏ gọn): KLF25 (Vỏ nhựa trong suốt, chuyên gắn nối nhanh trên đường ống của robot).

Dòng CF Series (Cốc lọc chân không cỡ lớn):

Cỡ nhỏ: CF-03 (Ren 1/8), CF-05 (Ren 1/4), CF-06 (Ren 3/8).

Cỡ lớn: CF-600 (Ren 3/4), CF-800 (Ren 1).

Cảm biến / Công tắc áp suất chân không (Digital Vacuum Switches)

Thiết bị giám sát an toàn cho toàn bộ hệ thống. Dòng cảm biến phổ biến nhất của KCC là MVS Series (như mã MVS-201).

Chức năng: Đo chính xác áp suất âm hiện tại và hiển thị lên màn hình LED/LCD.

Ứng dụng: Khi giác hút đã giữ chặt sản phẩm và đạt đủ độ chân không an toàn (ví dụ -80 kPa), cảm biến sẽ xuất tín hiệu (PNP/NPN) về PLC để cho phép cánh tay robot di chuyển. Nếu bị hở khí hoặc chưa đủ áp suất âm, hệ thống sẽ báo lỗi để tránh rơi rớt sản phẩm.

Dòng cảm biến điện tử hiển thị số, dùng để kiểm tra xem giác hút đã giữ chắc vật thể hay chưa trước khi robot di chuyển.

Dòng MVS-201 (Phổ biến nhất): Thường lắp trực tiếp trên các cụm module KMC. Tùy chọn ngõ ra: MVS-201-P (Ngõ ra PNP), MVS-201-N (Ngõ ra NPN).

Dòng KVS (Công tắc áp suất âm dạng cơ/điện tử nhỏ): Thường dùng cho các ứng dụng cơ bản không cần màn hình hiển thị LCD, chỉ cần xuất tín hiệu ON/OFF khi đạt ngưỡng áp suất thiết lập bằng vít vặn.

Bơm chân không vòng dầu KCC (Rotary Vane Vacuum Pumps)

(Nếu hệ thống của anh/chị không dùng khí nén mà dùng hệ thống bơm điện trung tâm chạy bằng motor dầu của KCC):

Dòng MVO Series (Tích hợp sẵn lọc tách dầu bên trong): MVO 006, MVO 008, MVO 010, MVO 016, MVO 020, MVO 030, MVO 040, MVO 063, MVO 100, MVO 160, MVO 250, MVO 400, MVO 630.

Dòng SVO Series (Dòng bơm dầu tiêu chuẩn không kèm lọc xả): SVO 060, SVO 100.

Dòng MOT Series (Oil Flooded Type): MOT 085, MOT 140.

Dòng SML Series (Dry Running – Bơm hút chân không khô, không dùng dầu): SML 030, SML 060, SML 140, SML 280.

Kinh nghiệm chọn mua thiết bị hút chân không KCC

Khi lựa chọn thiết bị hút chân không KCC cần lưu ý:

Lưu lượng hút

Độ chân không yêu cầu

Áp suất khí nén

Môi trường làm việc

Kích thước hệ thống

Loại vật liệu cần hút

Việc lựa chọn đúng model giúp:

tăng hiệu suất

giảm tiêu hao năng lượng

kéo dài tuổi thọ thiết bị
