Mô tả

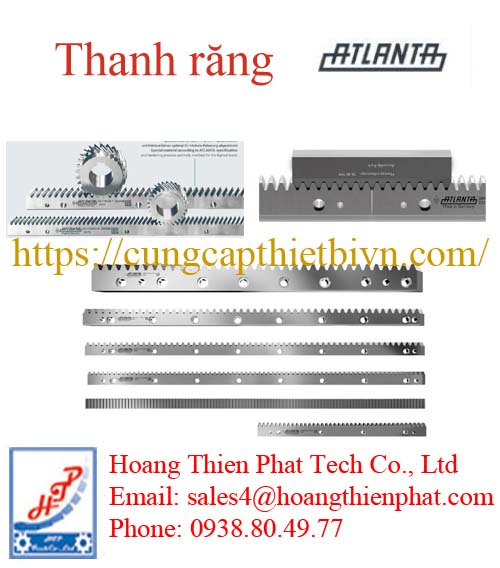

Thanh răng ATLANTA

Thanh răng ATLANTA là dòng linh kiện truyền động cơ khí chính xác được phát triển bởi ATLANTA Antriebssysteme GmbH, thương hiệu đến từ Đức chuyên về các giải pháp truyền động cho máy công cụ, hệ thống tự động hóa và thiết bị định vị. Sản phẩm được sử dụng kết hợp với bánh răng hoặc trục pinion để chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính, phù hợp với những máy có hành trình dài, tải trọng lớn và yêu cầu độ chính xác cao.

Trong các hệ thống máy CNC, máy cắt laser, robot tuyến tính hoặc hệ thống gantry, Thanh răng ATLANTA thường được lựa chọn nhờ khả năng truyền lực ổn định và dễ mở rộng chiều dài hành trình. ATLANTA phát triển nhiều cấp thanh răng khác nhau để đáp ứng từ các ứng dụng truyền động thông thường đến hệ thống cần độ chính xác rất cao.

Thanh răng ATLANTA trong hệ thống truyền động tuyến tính

Thanh răng là một thanh kim loại có các răng được gia công dọc theo chiều dài. Khi kết hợp với bánh răng tròn, chuyển động quay của bánh răng sẽ tạo thành chuyển động tịnh tiến của thanh răng hoặc cụm máy được gắn với thanh răng.

Thanh răng ATLANTA được thiết kế như một phần của hệ thống truyền động hoàn chỉnh. Hãng đồng thời phát triển bánh răng, trục pinion, hộp số servo và các thiết bị bôi trơn để tạo thành bộ truyền có khả năng hoạt động đồng bộ.

Khi servo motor quay, mô-men được truyền qua hộp số tới bánh răng pinion. Bánh răng sau đó ăn khớp trực tiếp với Thanh răng ATLANTA và tạo ra lực tuyến tính để di chuyển bàn máy, cầu gantry hoặc cụm cơ khí theo phương yêu cầu.

Cấu hình này rất phù hợp với máy có hành trình dài bởi thanh răng có thể được lắp nối tiếp thành nhiều đoạn. So với một số cơ cấu vít me có chiều dài lớn, bộ truyền thanh răng – bánh răng giúp đơn giản hóa thiết kế trên những trục cần di chuyển vài mét hoặc hàng chục mét.

Các cấp chính xác của Thanh răng ATLANTA

ATLANTA phát triển nhiều dòng thanh răng theo các cấp độ chính xác khác nhau. Việc phân chia này giúp kỹ sư lựa chọn sản phẩm phù hợp với yêu cầu thực tế thay vì phải sử dụng loại có độ chính xác quá cao cho mọi ứng dụng.

Thanh răng độ chính xác siêu cao

Dòng Ultra High Precision được thiết kế cho các hệ thống cần kiểm soát vị trí rất chặt chẽ. Bề mặt răng được gia công và hoàn thiện với dung sai nhỏ nhằm giảm sai số khi bánh răng di chuyển dọc theo thanh răng.

Loại Thanh răng ATLANTA này phù hợp với máy CNC chính xác, máy gia công tốc độ cao, thiết bị đo lường và những hệ thống cần khả năng lặp lại vị trí tốt.

Thanh răng độ chính xác cao

High Precision Rack được sử dụng rộng rãi trong các máy công cụ và hệ thống tự động hóa. Dòng này tạo sự cân bằng giữa độ chính xác truyền động, khả năng chịu tải và chi phí đầu tư.

Trong nhiều máy laser hoặc hệ thống gantry, đây là cấp thanh răng thường được lựa chọn vì có thể đáp ứng tốt cả tốc độ và khả năng định vị.

Thanh răng chính xác tiêu chuẩn

Precision Rack phù hợp với các cơ cấu truyền động công nghiệp cần vận hành ổn định nhưng không yêu cầu sai số cực thấp. Sản phẩm có thể được sử dụng trong thiết bị handling, máy đóng gói, dây chuyền sản xuất và nhiều hệ thống chuyển động tuyến tính khác.

Thanh răng cơ bản

Basic Rack được phát triển cho những hệ thống ưu tiên khả năng truyền lực và độ bền cơ học. Dòng này thích hợp với máy công nghiệp thông thường, cơ cấu nâng hạ hoặc thiết bị chuyển vật liệu.

Sự đa dạng về cấp chính xác giúp Thanh răng ATLANTA có thể được ứng dụng trong nhiều loại máy thay vì chỉ giới hạn ở máy CNC cao cấp.

Thanh răng răng thẳng ATLANTA

Thanh răng răng thẳng có các răng vuông góc với chiều dài thanh răng. Đây là cấu trúc truyền động phổ biến, có ưu điểm về thiết kế đơn giản và thuận tiện trong quá trình lắp đặt.

Thanh răng ATLANTA răng thẳng thường được sử dụng cho các cơ cấu truyền động có tốc độ vừa phải, tải ổn định và không yêu cầu quá cao về độ êm khi vận hành.

Bánh răng kết hợp phải có cùng module và biên dạng răng tương ứng. Việc lựa chọn đồng bộ giữa thanh răng và bánh răng rất quan trọng để tránh hiện tượng tiếp xúc không đều hoặc mài mòn sớm.

Thanh răng răng nghiêng ATLANTA

Đối với những hệ thống yêu cầu tốc độ cao và chuyển động êm, thanh răng răng nghiêng thường là giải pháp phù hợp hơn. Các răng được bố trí theo một góc nghiêng nhất định thay vì vuông góc hoàn toàn với chiều dài thanh răng.

Trong quá trình vận hành, nhiều vùng răng có thể tham gia ăn khớp đồng thời. Điều này giúp tải được phân bố tốt hơn và quá trình truyền động diễn ra liên tục hơn.

Thanh răng ATLANTA răng nghiêng được ứng dụng nhiều trong máy công cụ, máy laser, robot và hệ thống gantry tốc độ cao. Khi lựa chọn loại này, bánh răng pinion phải có góc nghiêng và module tương ứng để đảm bảo khả năng ăn khớp chính xác.

Khả năng chịu tải của Thanh răng ATLANTA

Một ưu điểm quan trọng của Thanh răng ATLANTA là khả năng truyền lực tuyến tính lớn. Tải trọng của bộ truyền phụ thuộc vào module răng, kích thước bánh răng, vật liệu, cấp chính xác và điều kiện vận hành.

ATLANTA cung cấp thanh răng với nhiều module khác nhau để phù hợp từ những trục chuyển động nhỏ đến các máy công nghiệp tải nặng. Module càng lớn thì kích thước răng càng lớn và khả năng truyền lực thường cao hơn.

Tuy nhiên, lựa chọn thanh răng không nên chỉ dựa vào tải cực đại. Cần đánh giá đồng thời tốc độ, gia tốc, chu kỳ hoạt động, tải va đập và tuổi thọ yêu cầu của hệ thống.

Độ cứng và chất lượng bề mặt răng

Trong quá trình vận hành liên tục, vùng tiếp xúc giữa bánh răng và thanh răng phải chịu lực ma sát lớn. Vì vậy chất lượng vật liệu và quá trình xử lý bề mặt có ảnh hưởng trực tiếp đến tuổi thọ của bộ truyền.

Nhiều dòng Thanh răng ATLANTA được xử lý nhiệt để tăng độ cứng của vùng răng. Sau nhiệt luyện, bề mặt có thể tiếp tục được gia công chính xác nhằm duy trì hình dạng răng và cấp dung sai yêu cầu.

Độ cứng cao giúp tăng khả năng chống mài mòn, đặc biệt trong các hệ thống thường xuyên tăng tốc, giảm tốc hoặc đảo chiều.

Thanh răng ATLANTA kết hợp với bánh răng ATLANTA

Để đạt hiệu suất tốt, Thanh răng ATLANTA thường được kết hợp với bánh răng và trục pinion của cùng hệ thống ATLANTA. Sự đồng bộ về module, biên dạng răng và cấp chính xác giúp giảm nguy cơ sai lệch trong quá trình lắp đặt.

Trong hệ thống servo, bánh răng pinion thường được nối với đầu ra của hộp số. Hộp số giảm tốc độ từ servo motor và tăng mô-men trước khi truyền lực lên thanh răng.

Cấu hình này đặc biệt phù hợp với máy cần lực kéo lớn nhưng vẫn phải duy trì tốc độ di chuyển và độ chính xác vị trí.

Giải pháp giảm độ rơ trong bộ truyền thanh răng

Độ rơ giữa bánh răng và thanh răng có thể ảnh hưởng đến độ chính xác khi hệ thống đảo chiều. Khi bánh răng đổi chiều quay, khoảng hở giữa hai mặt răng có thể tạo ra một khoảng chuyển động nhỏ trước khi tải bắt đầu dịch chuyển.

ATLANTA phát triển các giải pháp pinion có khả năng tạo lực căng trước nhằm kiểm soát khe hở truyền động. Khi kết hợp đúng với Thanh răng ATLANTA, giải pháp này giúp cải thiện độ chính xác vị trí và khả năng lặp lại của máy.

Đặc điểm này đặc biệt quan trọng đối với máy CNC, máy cắt laser và robot công nghiệp, nơi chuyển động đảo chiều diễn ra thường xuyên.

Hệ thống bôi trơn cho Thanh răng ATLANTA

Bôi trơn đóng vai trò quan trọng trong việc duy trì tuổi thọ của thanh răng và bánh răng. Nếu vùng tiếp xúc răng không được cung cấp chất bôi trơn phù hợp, ma sát sẽ tăng và có thể dẫn đến mài mòn nhanh.

ATLANTA cung cấp các hệ thống bôi trơn tự động có thể kết hợp với bánh răng nỉ. Bánh răng nỉ tiếp xúc với bề mặt Thanh răng ATLANTA và phân phối dầu hoặc mỡ đều lên vùng răng trong quá trình vận hành.

Đối với máy chạy liên tục, hệ thống bôi trơn tự động giúp duy trì lượng chất bôi trơn ổn định hơn so với phương pháp bôi trơn thủ công.

Ứng dụng Thanh răng ATLANTA trong máy CNC

Máy CNC là một trong những ứng dụng điển hình của Thanh răng ATLANTA. Thanh răng có thể được sử dụng cho trục X, trục Y hoặc các trục gantry cần hành trình dài.

Khả năng ghép nhiều đoạn thanh răng giúp nhà thiết kế xây dựng các trục có chiều dài lớn mà không gặp nhiều giới hạn về kích thước. Đây là lợi thế đáng kể trong máy phay khổ lớn, máy laser, máy plasma và máy gia công tấm.

Khi sử dụng cùng servo motor và hệ thống điều khiển chính xác, bộ truyền rack and pinion có thể đạt tốc độ di chuyển cao trong khi vẫn duy trì độ ổn định.

Ứng dụng trong máy cắt laser và plasma

Máy cắt laser và plasma thường có vùng làm việc lớn và yêu cầu trục chuyển động nhanh. Do đó bộ truyền thanh răng – bánh răng được sử dụng khá phổ biến.

Thanh răng ATLANTA giúp hệ thống đáp ứng những chuyển động tăng tốc nhanh và di chuyển liên tục trên hành trình dài. Khi kết hợp với bánh răng răng nghiêng, máy có thể vận hành êm hơn và hạn chế rung động trong quá trình chuyển động.

Độ chính xác của thanh răng cũng ảnh hưởng trực tiếp đến chất lượng đường cắt, đặc biệt khi máy thực hiện các biên dạng phức tạp hoặc nhiều chuyển động đổi hướng liên tục.

Ứng dụng trong robot và hệ thống gantry

Robot tuyến tính và hệ thống gantry thường yêu cầu di chuyển tải trên khoảng cách lớn. Thanh răng ATLANTA có thể được lắp dọc theo khung máy để tạo thành trục chuyển động dài.

Hệ thống này phù hợp với robot gắp đặt, thiết bị xếp dỡ, hệ thống palletizing, máy cấp liệu và các dây chuyền tự động hóa.

Với thiết kế phù hợp, nhiều trục có thể hoạt động đồng bộ để tạo ra chuyển động phức tạp hoặc vận chuyển các tải trọng lớn.

Lựa chọn Thanh răng ATLANTA phù hợp

Việc lựa chọn Thanh răng ATLANTA cần dựa trên nhiều thông số kỹ thuật. Trước hết phải xác định tải trọng của cơ cấu chuyển động, tốc độ tuyến tính và gia tốc yêu cầu.

Tiếp theo cần xác định module, dạng răng thẳng hoặc răng nghiêng, cấp chính xác và chiều dài tổng của hành trình. Đối với máy có yêu cầu định vị cao, độ chính xác tích lũy của toàn bộ chiều dài thanh răng cũng cần được xem xét.

Ngoài thanh răng, bánh răng pinion, hộp số và servo motor phải được tính toán đồng bộ. Việc lựa chọn sai một thành phần có thể làm giảm khả năng chịu tải hoặc độ chính xác của toàn bộ hệ thống.

Lắp đặt Thanh răng ATLANTA đúng kỹ thuật

Độ chính xác của Thanh răng ATLANTA chỉ được phát huy đầy đủ khi quá trình lắp đặt được thực hiện đúng. Bề mặt gá phải đủ cứng, phẳng và có độ chính xác phù hợp với cấp thanh răng được sử dụng.

Khi nối nhiều đoạn, cần căn chỉnh vị trí răng tại điểm tiếp giáp để bánh răng có thể di chuyển qua mối nối mà không bị va đập hoặc thay đổi khe hở.

Khoảng cách giữa bánh răng và thanh răng cũng phải được thiết lập chính xác. Nếu ép bánh răng quá chặt, ma sát tăng và tuổi thọ giảm; nếu khoảng cách quá lớn, hệ thống sẽ xuất hiện độ rơ.

Thanh răng ATLANTA cho hệ thống truyền động hiện đại

Thanh răng ATLANTA đáp ứng tốt những hệ thống cần kết hợp giữa độ chính xác, khả năng chịu tải và hành trình chuyển động dài. Việc có nhiều cấp chất lượng, nhiều module và cả cấu hình răng thẳng lẫn răng nghiêng giúp sản phẩm phù hợp với nhiều loại máy công nghiệp.

Khi kết hợp cùng Bánh răng ATLANTA, Hộp số ATLANTA, Hộp số Servo ATLANTA, Bộ truyền động ATLANTA và hệ thống bôi trơn của hãng, Thanh răng ATLANTA trở thành một phần của giải pháp truyền động đồng bộ dành cho máy CNC, robot, máy laser và dây chuyền tự động hóa.

Đối với những thiết bị cần chuyển động tuyến tính chính xác và ổn định trong thời gian dài, Thanh răng ATLANTA là một giải pháp đáng chú ý nhờ nền tảng kỹ thuật truyền động của ATLANTA Antriebssysteme GmbH và khả năng tùy chọn linh hoạt theo từng yêu cầu máy.
