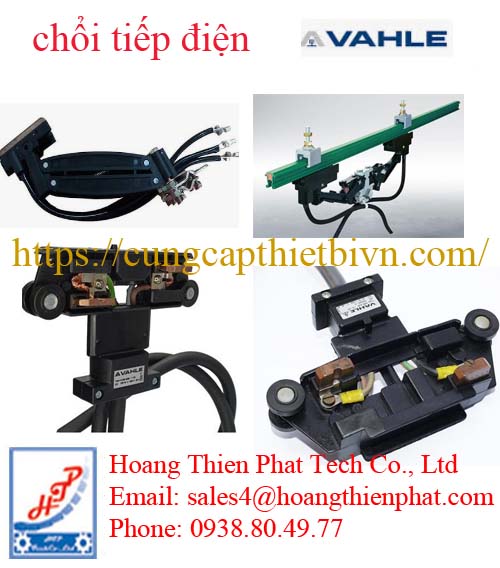

Chổi Tiếp Điện VAHLE

Trong hệ thống cấp điện di động, chổi tiếp điện VAHLE là bộ phận trực tiếp truyền tải điện từ Thanh dẫn điện VAHLE đến động cơ và các thiết bị điều khiển. Mặc dù có kích thước nhỏ, nhưng chất lượng của chổi tiếp điện VAHLE lại ảnh hưởng rất lớn đến hiệu suất vận hành của cầu trục, cổng trục, xe AGV, kho tự động AS/RS và các dây chuyền sản xuất liên tục. Nhờ thiết kế chính xác và vật liệu chất lượng cao, chổi tiếp điện VAHLE giúp giảm điện trở tiếp xúc, hạn chế tia lửa điện và kéo dài tuổi thọ của toàn bộ hệ thống cấp nguồn.

Chổi tiếp điện VAHLE là gì?

Chổi tiếp điện VAHLE (Current Collector) là thiết bị thu dòng điện được lắp trên xe cầu trục hoặc thiết bị chuyển động. Khi thiết bị di chuyển dọc theo hệ thống Thanh dẫn điện VAHLE, chổi tiếp điện luôn duy trì tiếp xúc với thanh dẫn để lấy nguồn điện cung cấp cho động cơ, biến tần, PLC và các thiết bị điều khiển.

Khác với các loại chổi tiếp điện thông thường, chổi tiếp điện VAHLE được thiết kế với lực ép tối ưu và cơ cấu tự cân bằng, giúp duy trì tiếp xúc ổn định ngay cả khi thiết bị hoạt động ở tốc độ cao hoặc thay đổi hướng liên tục.

Hiện nay, nhiều dự án tại VAHLE Việt Nam sử dụng chổi tiếp điện VAHLE cho các hệ thống cầu trục trong nhà máy thép, cảng biển, dây chuyền lắp ráp ô tô và trung tâm logistics.

Vai trò của chổi tiếp điện VAHLE trong hệ thống thanh dẫn điện

Trong một hệ thống Thanh dẫn điện VAHLE, thanh dẫn có nhiệm vụ truyền tải nguồn điện, còn chổi tiếp điện VAHLE đóng vai trò thu nhận và đưa nguồn điện đến thiết bị sử dụng.

Nếu chổi tiếp điện hoạt động không ổn định, hệ thống có thể gặp các sự cố như:

Mất nguồn đột ngột.

Sụt áp khi tăng tải.

Phát sinh tia lửa điện.

Cháy bề mặt thanh dẫn.

Hao mòn nhanh conductor bar.

Dừng cầu trục ngoài kế hoạch.

Vì vậy, lựa chọn đúng chổi tiếp điện VAHLE là yếu tố quan trọng giúp nâng cao độ tin cậy của toàn bộ hệ thống.

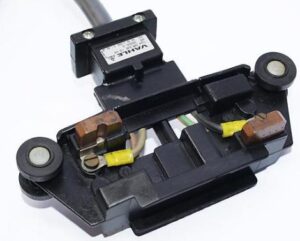

Cấu tạo chi tiết của chổi tiếp điện VAHLE

Đầu tiếp xúc

Đầu tiếp xúc được chế tạo từ graphite, đồng graphite hoặc hợp kim đồng có khả năng dẫn điện cao và chịu mài mòn tốt.

Đây là bộ phận tiếp xúc trực tiếp với thanh dẫn điện trong suốt quá trình vận hành.

Tay đỡ chổi

Tay đỡ được gia công bằng thép mạ hoặc hợp kim có độ cứng cao nhằm đảm bảo độ ổn định cơ học và khả năng chịu rung động.

Lò xo tạo lực ép

Lò xo giúp duy trì áp lực tiếp xúc phù hợp giữa chổi và thanh dẫn.

Lực ép được tính toán để vừa đảm bảo truyền điện ổn định vừa giảm mài mòn cho cả chổi và thanh dẫn.

Dây dẫn điện mềm

Dây dẫn có khả năng chịu uốn nhiều lần và truyền tải dòng điện từ chổi tiếp điện đến hộp đấu dây hoặc tủ điều khiển.

Giá lắp

Giá lắp giúp cố định chổi tiếp điện trên xe cầu trục hoặc thiết bị chuyển động, đồng thời cho phép điều chỉnh vị trí để đạt hiệu quả tiếp xúc tối ưu.

Các dòng chổi tiếp điện VAHLE phổ biến

Dòng sản phẩm	Dòng điện	Ứng dụng
U10 Collector	60–100 A	Cầu trục nhẹ, monorail
U15 Collector	80–140 A	Dây chuyền sản xuất
U20 Collector	125–250 A	Cầu trục công nghiệp
U25 Collector	200–400 A	Nhà máy thép, xi măng
KBH Collector	60–200 A	AGV, AS/RS
MKH Collector	250–1000 A	Cầu trục tải nặng, cảng biển

Model cụ thể Chổi Tiếp Điện VAHLE

Dòng chổi tiếp điện cho Ray kín (Enclosed Conductor Systems: KBHF, MKHF, KSL, KBSL)

Đây là dạng chổi tiếp điện nguyên bộ (Collector Trolley) trượt bên trong hộp ray bảo vệ 4P, 5P, 7P.

Dòng KESR / KST (Nhỏ gọn, tải nhẹ – trung bình):

KESR 32-55: Dùng cho ray VKS, KBHF, MKHF với các phiên bản dòng điện 32A, 40A, 55A.

KST 30 / KST 40 / KST 60: Tay lấy điện đơn/đôi cho hệ ray KSL / KBSL.

Dòng KDS / KDS2 (Tay lấy điện kép / Heavy Duty):

KDS 2/40: Dòng tải 40A, phổ biến trong các hệ thống cầu trục công nghiệp.

Model chi tiết tiêu biểu: SA-KDS2/40/7/14VP0.5/4/8/8 (Mã Part No: 0143377).

Dòng chổi tiếp điện cho Ray đơn / Ray hở (Insulated Conductor Rails: U10, U15, U20, U25, U35)

Dành cho hệ thống ray điện đơn cực cách điện (Unipole Insulated Conductor), dùng tay lấy điện đơn hoặc kép gắn trên cần lò xo.

Hệ Ray U10 (Dòng nhỏ, tự động hóa, AGV):

KST / KDST: Căn chỉnh cho dòng điện 10A – 40A.

SE 10: Bộ lấy điện nhỏ gọn kết nối giắc dẹt 6.3 x 0.8 mm (dòng tối đa 40A).

Hệ Ray U15 (Tải trung bình, 100A):

KESL / KST 15: Dùng cho ray U15, lực ép lò xo ~7N mỗi chổi.

Hệ Ray U20 / U25 / U35 (Cầu trục nặng, cẩu cảng eRTG, cẩu container, tải đến 1150A):

U20/100, U25/250, U35/500: Các dòng tay lấy điện chịu dòng tải lớn từ 100A đến 500A+.

Danh sách Mã Part Number (Order No.) VAHLE thông dụng tại Việt Nam

Các sản phẩm chổi/tay lấy điện VAHLE chính hãng thường được quản lý chính xác qua Mã số đặt hàng (Order No. 7 chữ số):

Mã Part Number	Tên / Mô tả Model	Ứng dụng / Đặc tính
0153512/00	Tay lấy điện VAHLE Current Collector	Dùng cho cầu trục, kho thông minh AS/RS
0143377	Collector KDS 2/40 (SA-KDS2/40/7…)	Ray kín KBHF/MKHF, dòng 40A, 7 cực
0143277/00	Compact Current Collector	Bộ lấy điện trượt nhỏ gọn
0143361/00	Current Collector Trailer	Đầu kéo / Cánh tay kéo bộ lấy điện
0144607/01	Compact Current Collector VAHLE	Dòng tiếp xúc trượt chính xác cao
0144608/00	Current Collector Trailer VAHLE	Dùng kết hợp bộ xe trượt lấy điện
0165010	USE 10 / Current Collector U10	Tay lấy điện cho hệ ray U10

Phụ kiện & Lưỡi than thay thế (Carbon Brushes / Collector Shoes)

Trong quá trình vận hành, phần lưỡi than trượt (Carbon Brush) sẽ bị hao mòn và cần thay thế định kỳ. Một số mã chổi than lẻ phổ biến:

SK-KMK… / SK-MKF…: Lưỡi than thay thế cho bộ trượt ray KBHF / MKHF.

DSV / KST-Carbon: Than chì tổng hợp pha đồng cho tay lấy điện dòng KST / KDS.

Khi nào cần thay chổi tiếp điện VAHLE?

Một số dấu hiệu cho thấy chổi tiếp điện VAHLE cần được kiểm tra hoặc thay thế:

Bề mặt chổi mòn vượt giới hạn.

Xuất hiện tia lửa điện bất thường.

Động cơ hoạt động không ổn định.

Điện áp cấp bị dao động.

Chổi phát sinh tiếng ồn hoặc rung mạnh.

Bề mặt thanh dẫn xuất hiện vết cháy hoặc xước sâu.

Việc thay thế định kỳ giúp bảo vệ Thanh dẫn điện VAHLE và hạn chế hư hỏng lan sang các thiết bị khác trong hệ thống.

Vật liệu tiếp xúc của chổi VAHLE

VAHLE sử dụng nhiều loại vật liệu khác nhau tùy ứng dụng:

Vật liệu	Đặc điểm	Ứng dụng
Đồng Graphite	Dẫn điện rất tốt	Cầu trục công suất lớn
Carbon Graphite	Ít mài mòn ray	Dây chuyền chạy liên tục
Đồng hợp kim	Chịu tải cao	Nhà máy thép
Silver Alloy (một số dòng đặc biệt)	Điện trở tiếp xúc cực thấp	Thiết bị chính xác

 Chổi tiếp điện ảnh hưởng thế nào đến tuổi thọ thanh dẫn điện?

Nhiều người nghĩ thanh dẫn điện hỏng do chất lượng ray.

Thực tế:

70–80% hao mòn conductor bar xuất phát từ chổi tiếp điện.

Lực ép quá lớn → mòn ray nhanh.

Lực ép quá nhỏ → đánh lửa.

Chổi lệch tâm → xước thanh dẫn.

Chổi mòn không thay → cháy conductor bar.

Chu kỳ bảo dưỡng Chổi Tiếp Điện VAHLE

Ví dụ:

Hạng mục	Chu kỳ
Kiểm tra lực ép	3 tháng
Vệ sinh thanh dẫn	3–6 tháng
Kiểm tra dây mềm	6 tháng
Đo độ mòn chổi	6 tháng
Thay chổi	Khi mòn còn khoảng 30–40% chiều dày ban đầu (theo khuyến nghị từng dòng sản phẩm)
