Mô tả

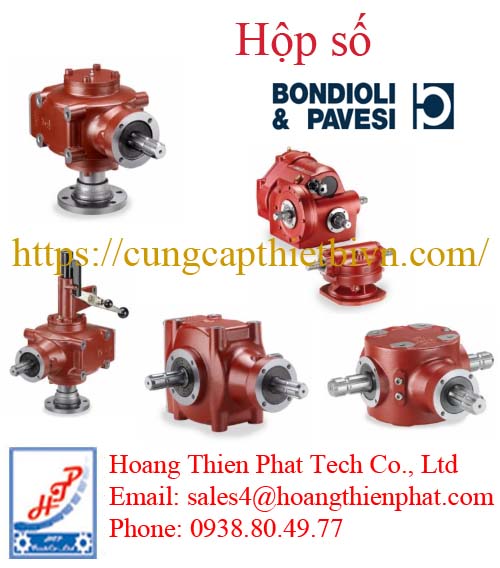

Hộp Số Bondioli Pavesi Chính Hãng Ý

Hộp số Bondioli Pavesi là thiết bị truyền động cơ khí dùng để:

Giảm tốc

Tăng mô-men xoắn

Truyền công suất

Điều chỉnh tốc độ quay cho máy móc và thiết bị công nghiệp

Sản phẩm được sản xuất theo tiêu chuẩn châu Âu với khả năng hoạt động bền bỉ trong môi trường khắc nghiệt.

Hoàng Thiên Phát tự hào là nhà cung cấp chính hãng Hộp Số Bondioli Pavesi, động cơ Bondioli Pavesi, bơm bánh răng Bondioli Pavesi, van điều hướng Bondioli Pavesi

Các Dòng Hộp Số Bondioli Pavesi Phổ Biến

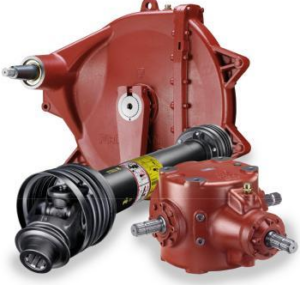

Hộp số truyền động góc (Right Angle Gearboxes)

Đây là dòng sản phẩm phổ biến nhất, dùng để thay đổi hướng truyền động (thường là 90°) từ trục PTO của máy kéo sang các bộ phận của máy công cụ.

Các Series: Từ S1000 đến S5000.

Dòng nhỏ (Light Duty): * S1000: Thường dùng cho máy cắt cỏ nhỏ hoặc máy phun thuốc.

S2000 / S2100: Dòng phổ thông nhất tại Việt Nam cho các máy nông nghiệp tầm trung.

Dòng trung bình (Medium Duty):

S3000 / S3100: Dùng cho máy trộn thức ăn chăn nuôi, máy xới đất.

S4000: Thiết kế bền bỉ cho các ứng dụng tải liên tục.

Dòng nặng (Heavy Duty):

S5000 / S6000: Dùng cho các loại máy thu hoạch cỡ lớn, máy công trình.

S7000 / S8000: Các dòng công suất cực lớn.

Đặc điểm: Thân bằng gang đúc cường độ cao, bánh răng nghiêng (bevel gears) được tôi cứng để chịu tải lớn và hoạt động êm ái.

Ứng dụng: Máy cắt cỏ, máy xới đất, máy trộn thức ăn gia súc, và các hệ thống băng tải.

Hộp số tăng tốc và giảm tốc (Speed Up & Reduction Gearboxes)

Hộp số tăng tốc: Thường dùng để tăng tốc độ vòng quay từ trục PTO (540 hoặc 1000 vòng/phút) lên tốc độ cao hơn để chạy bơm thủy lực hoặc máy phát điện.

Hộp số giảm tốc: Dùng để tăng mô-men xoắn cho các cơ cấu cần lực kéo lớn nhưng tốc độ chậm.

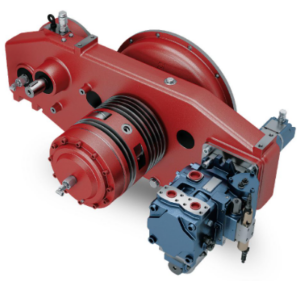

Hộp số truyền động bơm (Pump Drive Gearboxes – Series BR)

Dòng này được thiết kế đặc biệt để lắp trực tiếp các loại bơm thủy lực (bơm bánh răng hoặc bơm piston) vào động cơ hoặc trục PTO.

Cấu tạo: Cho phép lắp đơn hoặc lắp nhiều bơm (Multiple pump drives) trên cùng một hộp số.

Ứng dụng: Rất phổ biến trong các bộ nguồn thủy lực di động và xe chuyên dụng.

Dòng này dùng để kết nối động cơ với các loại bơm thủy lực.

BR10 / BR20: Hộp số đơn, lắp 1 bơm bánh răng hoặc piston.

BR30: Hộp số có tỉ số truyền cao, thường dùng tăng tốc để chạy bơm.

BR60 / BR80: Dòng đa cổng (Multi-outlet), cho phép lắp cùng lúc 2 hoặc 3 bơm (Double/Triple pumps) trên một đầu vào công suất duy nhất.

Hộp số hành tinh (Planetary Gearboxes)

Dành cho các ứng dụng yêu cầu mô-men xoắn cực lớn trong một thiết kế nhỏ gọn.

Ứng dụng: Truyền động bánh xích cho xe cẩu, xe đào, các bộ tời kéo nặng hoặc máy trộn bê tông.

ML Series: Các dòng hộp số tăng tốc chuyên dùng để gắn vào trục PTO máy kéo (540 rpm) để kéo các thiết bị cần tốc độ cao.

Dòng R: Các bộ giảm tốc hành tinh hoặc bánh răng nghiêng dùng cho các cơ cấu tời kéo hoặc bánh xích.

Hộp số song song (Parallel Shaft Gearboxes)

Dùng trong các ứng dụng mà trục vào và trục ra song song với nhau, thường thấy trong các hệ thống truyền động công nghiệp.

P Series: Trục vào và trục ra song song, thường dùng trong các dây chuyền băng tải công nghiệp hoặc hệ thống truyền động máy sản xuất.

Các thông số kỹ thuật cần lưu ý

Tỉ số truyền (Ratio): Ví dụ 1:1, 1:1.5, 1:2… quyết định tốc độ đầu ra.

Công suất truyền tải (Power Rating): Tính bằng kW hoặc HP, phải phù hợp với công suất động cơ.

Kiểu trục (Shaft types): Trục trơn có then (Keyed shaft) hoặc trục then hoa (Splined shaft) theo tiêu chuẩn SAE hoặc DIN.

Cấu hình đầu ra: Chữ L, chữ T hoặc chữ Z tùy theo hướng truyền động cần thiết.

Bảng tra cứu nhanh một số Model tiêu biểu:

Model	Tỉ số truyền (Ratios) thường gặp	Công suất tối đa (HP/kW)	Ứng dụng tiêu biểu
S2100	1:1 / 1:1.47 / 1:1.9	~30 HP	Máy cắt cỏ, máy xới
S3100	1:1 / 1:1.35 / 1:2.7	~60 HP	Máy trộn, máy phun
S5100	1:1 / 1.5:1 / 1.9:1	~100 HP	Máy gặt đập liên hợ

Cấu Tạo Và Nguyên Lý Hoạt Động Của Hộp Số Bondioli Pavesi

Bondioli & Pavesi sản xuất nhiều dòng hộp số công nghiệp và nông nghiệp với thiết kế bền bỉ, chịu tải cao và hiệu suất truyền động ổn định.

Cấu Tạo Hộp Số Bondioli Pavesi

Một hộp số Bondioli & Pavesi thường gồm các bộ phận chính sau:

Vỏ Hộp Số

Được chế tạo từ gang hoặc hợp kim cường lực

Có nhiệm vụ bảo vệ các chi tiết bên trong

Chịu tải và chống rung tốt

Trục Vào (Input Shaft)

Nhận công suất từ động cơ hoặc PTO

Truyền chuyển động vào hệ bánh răng

Trục Ra (Output Shaft)

Truyền mô-men xoắn đến thiết bị làm việc

Có thể thiết kế dạng trục thẳng hoặc trục then hoa

Bộ Bánh Răng

Là bộ phận truyền động chính

Được gia công chính xác cao

Chịu tải lớn và chống mài mòn tốt

Ổ Bi Và Phớt

Giúp trục quay ổn định

Giảm ma sát

Ngăn rò rỉ dầu bôi trơn

Dầu Bôi Trơn

Giảm ma sát và nhiệt độ

Tăng tuổi thọ bánh răng và ổ bi

Nguyên Lý Hoạt Động Của Hộp Số Bondioli Pavesi

Hộp số hoạt động dựa trên nguyên lý truyền động cơ khí giữa các bánh răng.

Quy trình hoạt động:

Động cơ hoặc PTO truyền chuyển động đến trục vào.

Trục vào làm quay bộ bánh răng bên trong hộp số.

Các bánh răng ăn khớp với nhau để:

giảm tốc độ quay

tăng mô-men xoắn

thay đổi hướng truyền động

Trục ra nhận chuyển động và truyền công suất đến thiết bị làm việc.

Để biết thêm thông tin chi tiết về Hộp Số Bondioli Pavesi, Hộp Số Bondioli Pavesi, động cơ Bondioli Pavesi, bơm bánh răng Bondioli Pavesi, van điều hướng Bondioli Pavesi vui lòng liên hệ trực tiếp tới công ty chúng tôi
