Mô tả

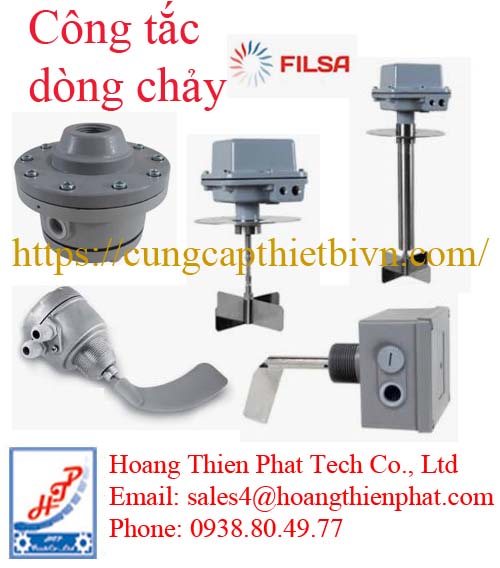

Công tắc dòng chảy FILSA

Trong các dây chuyền xử lý nguyên liệu, một vấn đề khó nhận biết bằng mắt thường là thiết bị vận chuyển vẫn hoạt động nhưng vật liệu không còn di chuyển. Tình trạng này có thể xuất hiện khi đường cấp liệu bị tắc, silo hết nguyên liệu hoặc một bộ phận phía trước gặp sự cố. Công tắc dòng chảy FILSA được sử dụng tại những vị trí như vậy để cung cấp tín hiệu xác nhận quá trình vận chuyển đang diễn ra.

FILSA là thương hiệu của Talleres Filsa S.A.U. – Tây Ban Nha, chuyên về các giải pháp kiểm soát mức và giám sát quá trình công nghiệp. Thay vì chỉ tập trung vào đo mức trong silo, FILSA còn phát triển thiết bị phục vụ việc phát hiện dòng, chuyển động và trạng thái vận hành của vật liệu.

Công tắc dòng chảy FILSA giải quyết vấn đề gì trong nhà máy?

Một vít tải có thể đang quay nhưng không có bột đi qua. Một van quay có thể đang hoạt động nhưng nguyên liệu phía trên đã hết. Tương tự, hệ thống vận chuyển có thể gặp hiện tượng đóng bánh hoặc tắc nghẽn khiến lượng vật liệu cấp xuống công đoạn sau bị gián đoạn.

Nếu hệ thống chỉ giám sát trạng thái ON/OFF của động cơ, PLC chưa chắc nhận biết được những tình trạng này.

Công tắc dòng chảy FILSA bổ sung một điểm kiểm tra trực tiếp trên quá trình vận chuyển. Khi có dòng vật liệu tại vị trí lắp đặt, thiết bị xác nhận trạng thái. Khi dòng biến mất hoặc thay đổi khỏi điều kiện thiết lập, tín hiệu chuyển mạch có thể được đưa về hệ thống điều khiển.

Nhờ đó, nhà máy có thêm thông tin để xác định dây chuyền đang thực sự vận chuyển vật liệu hay chỉ có thiết bị cơ khí đang chạy.

FILSA tập trung vào kiểm soát dòng vật liệu như thế nào?

FILSA có nhiều kinh nghiệm với các ứng dụng liên quan đến bột, hạt, silo và hệ thống chứa nguyên liệu. Vì vậy, nhóm thiết bị kiểm soát của hãng có thể xuất hiện tại nhiều vị trí khác nhau trên dây chuyền.

Thay vì sử dụng công tắc dòng chảy như một thiết bị đo lưu lượng chính xác, nhiều ứng dụng chỉ cần một tín hiệu xác nhận trạng thái.

Ví dụ:

Có vật liệu đi qua → dây chuyền tiếp tục hoạt động.

Không phát hiện vật liệu → phát cảnh báo hoặc kiểm tra hệ thống.

Đây là cách kiểm soát đơn giản nhưng rất hữu ích trong những dây chuyền vận chuyển nguyên liệu liên tục.

Không nên nhầm công tắc dòng chảy FILSA với lưu lượng kế

Công tắc dòng chảy và lưu lượng kế đều liên quan đến dòng môi chất nhưng mục đích sử dụng khác nhau.

Lưu lượng kế thường được sử dụng khi nhà máy cần biết một giá trị cụ thể như m³/h, lít/phút hoặc kg/h.

Trong khi đó, công tắc dòng chảy FILSA thiên về việc tạo tín hiệu trạng thái để phục vụ điều khiển.

Hệ thống có thể chỉ cần xác định:

Có dòng vật liệu.

Không có dòng vật liệu.

Dòng đã đạt điều kiện kích hoạt.

Quá trình vận chuyển bị gián đoạn.

Vì vậy, không nhất thiết phải sử dụng một lưu lượng kế phức tạp nếu yêu cầu thực tế chỉ là xác nhận vật liệu có đang di chuyển hay không.

Một điểm giám sát nhỏ có thể bảo vệ cả dây chuyền

Giả sử nhà máy có một silo cấp bột xuống vít tải. Vít tải tiếp tục đưa nguyên liệu tới máy trộn.

Khi silo còn nguyên liệu, quá trình hoạt động bình thường. Tuy nhiên, nếu nguyên liệu bị đóng bánh tại cửa xả, vít tải vẫn có thể chạy trong khi lượng bột đưa tới máy trộn giảm mạnh hoặc mất hoàn toàn.

Nếu có công tắc dòng chảy FILSA tại vị trí thích hợp, hệ thống điều khiển có thể nhận biết việc cấp liệu đã bị gián đoạn.

PLC sau đó có thể:

Dừng công đoạn phía sau.

Kích hoạt còi cảnh báo.

Hiển thị lỗi trên HMI.

Yêu cầu người vận hành kiểm tra đường cấp liệu.

Hoặc thực hiện một chu trình xử lý đã được lập trình trước.

Đây chính là giá trị của việc giám sát dòng trong một hệ thống tự động.

Kết hợp công tắc dòng chảy và cảm biến mức FILSA

Một hệ thống kiểm soát silo hiệu quả thường không chỉ dựa vào một cảm biến.

Có thể bố trí:

Cảm biến mức cao FILSA để chống tràn silo.

Cảm biến mức thấp FILSA để cảnh báo sắp hết nguyên liệu.

Công tắc dòng chảy FILSA để xác nhận nguyên liệu đang rời khỏi silo.

Ba tín hiệu này cung cấp ba thông tin khác nhau.

Mức cao trả lời: Silo đã đầy chưa?

Mức thấp trả lời: Silo còn đủ nguyên liệu không?

Công tắc dòng chảy trả lời: Nguyên liệu có thực sự đang được vận chuyển không?

Khi kết hợp các tín hiệu, PLC có thể kiểm soát quá trình cấp và xả nguyên liệu chặt chẽ hơn.

Giá trị của công tắc dòng chảy FILSA đối với hệ thống PLC

Trong tự động hóa, tín hiệu phản hồi rất quan trọng.

Một lệnh điều khiển chỉ cho biết PLC đã yêu cầu thiết bị thực hiện hành động. Hệ thống vẫn cần thông tin phản hồi để biết quá trình thực tế có xảy ra hay không.

Đây là vị trí mà công tắc dòng chảy FILSA có thể tham gia.

Ví dụ PLC ra lệnh mở van cấp nguyên liệu. Sau đó hệ thống chờ tín hiệu xác nhận dòng.

Nếu nhận được tín hiệu trong thời gian cho phép, quá trình tiếp tục.

Nếu không nhận được tín hiệu, hệ thống có thể xác định có bất thường và chuyển sang trạng thái cảnh báo.

Cách điều khiển này giúp dây chuyền có khả năng tự giám sát tốt hơn.

Các model cụ thể Công tắc dòng chảy FILSA

Model FILSA	Loại	Môi chất / ứng dụng chính
LIT-1	Công tắc dòng chảy chất lỏng	Nước, dầu, hóa chất và chất lỏng
LIT-1 INOX	Flow switch inox	Nước, dầu, hóa chất; thân/chi tiết tiếp xúc AISI 316L
LIT-2	Công tắc dòng chảy lắp inline	Nước, dầu, hóa chất
LIT-VP	Công tắc dòng chảy chất lỏng	Giám sát dòng trong đường ống
LIT-VL	Công tắc dòng chảy chất lỏng	Hệ thống đường ống công nghiệp
LIT-VT	Công tắc dòng chảy chất lỏng	Phát hiện dòng chất lỏng
LIT-VTM	Công tắc dòng chảy chất lỏng	Kiểm soát dòng trong đường ống
FA	Công tắc dòng khí	Phát hiện/giám sát luồng không khí

Dòng dùng cho Chất lỏng (Series LIT-1)

LIT-1 tiêu chuẩn: Thân đồng / lá lẫy inox, phù hợp cho nước sạch, hệ thống sưởi, hệ thống PCCC và Chiller.

LIT-1 INOX (Ref. 2604-1): Toàn bộ bộ phận tiếp xúc lưu chất làm bằng thép không gỉ (Inox 316), chống ăn mòn cao, chuyên dùng cho nước mặn, nước biển, hóa chất hoặc thực phẩm.

Dòng dùng cho Khí / Gió (Series FA)

Chuyên dùng trong đường ống gió HVAC, hệ thống AHU hoặc phòng sạch để giám sát luồng khí và bảo vệ thanh điện trở sưởi.

Thông Số Kỹ Thuật Nổi Bật (Dòng LIT-1)

Thông số	Giá trị tiêu chuẩn
Tiếp điểm ngắt (Switch)	SPDT (1 NO + 1 NC), 15A / 250VAC
Áp suất làm việc max	11 bar (LIT-1) / 30 bar (LIT-1 Inox)
Nhiệt độ môi trường/lưu chất	-40°C đến +120°C
Cấp bảo vệ	IP65 (chống bụi & nước bắn)
Kích thước lá lẫy (Paddle)	Đi kèm các cỡ 1″, 2″, 3″, 6″ (25mm, 50mm, 80mm, 162mm)
Kết nối ren	1″ NPT / BSPT

Để biết thêm thông tin chi tiết về Công tắc dòng chảy FILSA vui lòng liên hệ trực tiếp tới công ty chúng tôi
