Mô tả

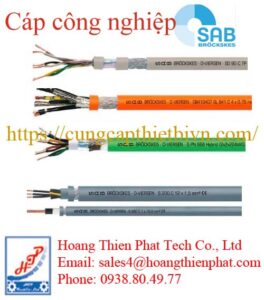

Cáp điều khiển SAB Bröckskes

Cáp điều khiển SAB Bröckskes là nhóm cáp công nghiệp được phát triển cho nhiệm vụ truyền tín hiệu điều khiển, cấp nguồn phụ trợ và kết nối các thiết bị điện trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa. SAB Bröckskes là nhà sản xuất cáp công nghiệp của Đức, nổi bật với các dòng cáp có độ linh hoạt cao, khả năng chịu dầu, chịu mài mòn và đáp ứng nhiều điều kiện vận hành phức tạp.

Trong một hệ thống máy công nghiệp, cáp điều khiển thường kết nối tủ điện với động cơ, van điện từ, relay, công tắc hành trình, cảm biến, cơ cấu chấp hành và nhiều thiết bị ngoại vi. Vì phải làm việc gần động cơ, biến tần hoặc những thiết bị tạo nhiễu điện từ, yêu cầu đối với Cáp điều khiển SAB Bröckskes không chỉ nằm ở khả năng dẫn điện mà còn liên quan đến độ ổn định tín hiệu và độ bền lâu dài.

Phân loại theo mục đích sử dụng

Cáp điều khiển lắp đặt cố định & linh hoạt tiêu chuẩn (Flexible Control Cables)

Dành cho kết nối tủ điện, dây chuyền sản xuất, máy công cụ, nơi cáp chỉ uốn cong linh hoạt nhẹ hoặc lắp cố định.

YY (không chống nhiễu): Dùng trong môi trường không có hoặc ít nhiễu điện từ.

CY (có chống nhiễu): Có lớp màn chắn lưới đồng mạ tin (tinned copper braid) bảo vệ tín hiệu khỏi nhiễu điện từ (EMI) từ máy biến tần hay động cơ lớn.

SY (giáp thép): Có lớp giáp thép mạ kẽm bên ngoài tăng cường bảo vệ chống va đập cơ học.

Đại lý phân phối cáp SAB Bröckskes tại Việt Nam

Cáp điều khiển cho chuyển động uốn cong liên tục (Continuous Flex / Drag Chain)

Dành cho ứng dụng trong máng xích dẫn hướng (drag chain), xích cáp hoặc tay máy robot uốn cong liên tục hàng triệu chu kỳ.

Chịu được lực xoắn (torsion), độ bán kính uốn cong cực nhỏ (Small Bending Radius).

Lõi dẫn điện sử dụng sợi đồng nhuyễn (Class 6 acc. to VDE 0295 / IEC 60228).

Vỏ bọc ngoài thường là PUR (Polyurethane) chống xé rách, chống mài mòn và kháng dầu cực tốt.

Cáp điều khiển không Halogen / Chống cháy (Halogen-Free / Flame-Retardant)

Sử dụng vật liệu đặc quyền SABIX®. Khi có hỏa hoạn, cáp không sinh ra khí độc độc hại hay khói đặc, phù hợp cho nhà ga, sân bay, bệnh viện, tàu thủy.

Cáp điều khiển chịu nhiệt độ cao (High Temperature)

Sử dụng vật liệu Silicone, Besilen®, FEP, ETFE, PFA.

Dải nhiệt độ hoạt động rộng: từ -90 độ C lên đến +180 độ C hoặc +220 độ C

Các dòng sản phẩm Series phổ biến (Part Numbers)

Dòng cáp (Series)	Đặc điểm chính	Ứng dụng phổ biến
CC 600 / CC 600 CY	Cáp PVC 600V, vỏ xám hoặc đen, có chuẩn UL/CSA/CE. Phiên bản CY có lưới đồng chống nhiễu.	Tủ điện công nghiệp, máy móc xuất khẩu sang thị trường Mỹ/Bắc Mỹ.
S 960 / S 960 CY	Lõi đồng Class 6 cực mềm, chịu uốn cong liên tục trong máng xích, chịu dầu.	Máng xích dẫn hướng (drag chain), máy CNC, robot tự động hóa.
SABIX® CC 625	Cáp điều khiển Halogen-free, không phát tán khí độc khi cháy.	Công trình công cộng, hạ tầng giao thông, hầm mỏ, tàu thủy.
SABIX® A 130 HT	Cáp điều khiển chịu nhiệt độ cao (lên đến +220 độ C	Ngành thép, lò luyện, máy ép nhựa, thủy tinh.

Cáp điều khiển SAB Bröckskes được thiết kế theo điều kiện vận hành

Một dây cáp lắp cố định trong tủ điện có yêu cầu hoàn toàn khác với dây cáp chạy liên tục trên máy CNC. SAB Bröckskes phát triển nhiều cấu trúc dây để đáp ứng từng kiểu vận hành cụ thể.

Đối với các tuyến dây cố định, sản phẩm tập trung vào độ ổn định điện, độ bền cách điện và khả năng bố trí thuận tiện trong máng cáp. Trong các thiết bị có chuyển động, cáp phải sử dụng cấu trúc lõi mềm hơn, bán kính uốn nhỏ và vật liệu vỏ chịu được số lượng lớn chu kỳ uốn.

Chính vì vậy, Cáp điều khiển SAB Bröckskes có thể xuất hiện từ những tủ điều khiển đơn giản đến hệ thống tự động hóa tốc độ cao.

Khả năng chống nhiễu trong hệ thống điều khiển

Biến tần, servo drive, motor công suất lớn và thiết bị đóng cắt có thể tạo ra nhiễu điện từ trong nhà máy. Nếu tín hiệu điều khiển đi qua cáp không phù hợp, tín hiệu từ cảm biến hoặc bộ điều khiển có thể bị ảnh hưởng.

SAB Bröckskes cung cấp nhiều dòng cáp điều khiển có lớp shield chống nhiễu. Lớp lưới đồng bao quanh các lõi dẫn giúp giảm tác động của trường điện từ lên tín hiệu bên trong.

Đây là đặc điểm đáng chú ý khi Cáp điều khiển SAB Bröckskes được sử dụng gần biến tần, động cơ servo hoặc hệ thống truyền động công suất lớn.

Vật liệu vỏ cáp phù hợp nhiều môi trường

Tùy dòng sản phẩm, cáp điều khiển của SAB có thể sử dụng PVC, PUR hoặc các loại vật liệu kỹ thuật khác.

Vỏ PVC phù hợp cho nhiều ứng dụng máy móc và tủ điều khiển thông thường. Trong khi đó, PUR được chú trọng ở những vị trí thường xuyên chịu ma sát, dầu công nghiệp hoặc chuyển động liên tục.

Việc lựa chọn đúng vật liệu vỏ giúp Cáp điều khiển SAB Bröckskes duy trì độ bền trong môi trường nhà máy có dầu bôi trơn, chất làm mát hoặc các tác động cơ học khác.

Cáp điều khiển SAB Bröckskes trong xích dẫn cáp

Một trong những môi trường làm việc khó đối với cáp điện là xích dẫn cáp. Trong máy CNC, máy đóng gói hoặc thiết bị tự động, dây cáp có thể phải uốn qua lại hàng triệu lần.

Nếu sử dụng dây thông thường, các sợi đồng bên trong có nguy cơ mỏi và đứt sau thời gian dài vận hành.

Các dòng Cáp điều khiển SAB Bröckskes dành cho xích dẫn cáp sử dụng cấu trúc ruột dẫn và cách bố trí lõi phù hợp với chuyển động liên tục. Cáp có khả năng duy trì đặc tính điện trong suốt quá trình uốn lặp lại.

Đây là yếu tố quan trọng đối với máy móc hoạt động nhiều ca mỗi ngày.

Ứng dụng trong nhà máy

Cáp điều khiển SAB Bröckskes được sử dụng trong máy CNC, robot, máy đóng gói, băng tải, máy gia công, hệ thống xử lý vật liệu, máy ép, thiết bị sản xuất ô tô và các dây chuyền tự động hóa.

Trong tủ điện, cáp thực hiện nhiệm vụ truyền tín hiệu từ PLC tới cơ cấu chấp hành. Trên máy, dây có thể kết nối cảm biến và công tắc về hệ thống điều khiển trung tâm.

Với hệ thống chuyển động, Cáp điều khiển SAB Bröckskes còn có thể được bố trí trong drag chain để đi cùng các trục máy.

Những thông số cần kiểm tra khi chọn cáp

Khi lựa chọn cáp điều khiển, cần xác định số lõi và tiết diện trước tiên. Sau đó cần kiểm tra điện áp định mức, có cần chống nhiễu hay không, vật liệu vỏ và nhiệt độ vận hành.

Đối với cáp chuyển động, bán kính uốn, tốc độ, gia tốc và chiều dài hành trình đều là những thông số quan trọng. Nếu dây phải tiếp xúc thường xuyên với dầu hoặc hóa chất, khả năng kháng môi trường của lớp vỏ cũng cần được kiểm tra.

Việc lựa chọn đúng Cáp điều khiển SAB Bröckskes giúp giảm tình trạng mất tín hiệu, gãy lõi và hỏng dây trong quá trình vận hành máy.
