Mô tả

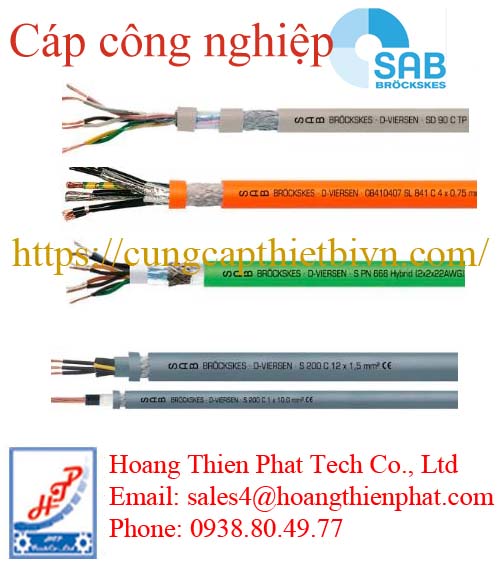

Cáp SAB Brockskes tại Việt Nam

Cáp SAB Bröckskes là nhóm cáp công nghiệp được phát triển bởi SAB BRÖCKSKES GmbH & Co. KG, nhà sản xuất cáp đặc chủng của Đức hoạt động từ năm 1947. Hãng tập trung mạnh vào các loại cáp có độ linh hoạt cao, cáp chịu chuyển động liên tục, cáp robot, cáp điều khiển, cáp dữ liệu, cáp Ethernet công nghiệp, cáp chịu nhiệt và nhiều cấu hình cáp thiết kế riêng cho từng ứng dụng.

Điểm khác biệt của Cáp SAB Bröckskes nằm ở việc sản phẩm không chỉ phục vụ mục đích cấp nguồn hoặc truyền tín hiệu thông thường. Nhiều dòng cáp được thiết kế ngay từ đầu cho máy móc có chuyển động liên tục, chịu uốn lặp lại, chịu xoắn, dầu, hóa chất, ma sát hoặc nhiệt độ cao. Đây là những điều kiện thường xuất hiện trong robot công nghiệp, máy CNC, dây chuyền tự động, cầu trục, hệ thống vận chuyển và các nhà máy sản xuất hiện đại.

Các dòng sản phẩm cáp SAB Bröckskes phổ biến

Cáp điều khiển & Cáp nguồn (Control & Flexible Cables):

Dòng CC / CC 600 / Flex: Các loại cáp mềm nhiều lõi, dùng cho tủ điện, máy công cụ, dây chuyền đóng gói. Có các phiên bản chống nhiễu (màn chắn lưới đồng mạ tin – CY/CP) và không chống nhiễu (YY).

Cáp cho xích dẫn hướng / Cáp Robot (Continuous Flex / Drag Chain Cables):

Dòng SAB flex / SAB robot: Thiết kế đặc biệt cho các chuyển động uốn cong liên tục với tần suất cao trong máng xích (drag chain) hoặc cánh tay robot, chịu lực xoắn (torsion) tốt.

Cáp chịu nhiệt độ cao (High Temperature Cables):

Chất liệu Silicone, Besilen®, ETFE, FEP, PFA: Chịu nhiệt từ -90 độ C lên đến +180 độ C, thậm chí +400 độ C đối với một số dòng cáp sợi thủy tinh gia nhiệt. Thường dùng trong lò nướng, lò luyện kim, ngành thực phẩm và hóa chất.

Cáp Bus & Cáp Mạng Công Nghiệp (Industrial Ethernet & Bus Cables):

Profinet, Profibus, CAN-Bus, DeviceNet, Cat5e/Cat6/Cat7 industrial: Đảm bảo truyền dữ liệu tốc độ cao, chống nhiễu điện từ (EMI) cực tốt trong môi trường nhà máy.

Dây đo nhiệt độ / Cáp bù nhiệt (Thermocouple & Compensating Cables):

Dùng để kết nối cảm biến nhiệt độ (Pt100, Thermocouple loại K, J, T, E…) về bộ điều khiển hoặc PLC mà không làm sai lệch tín hiệu.

Cáp Servo & Cáp Encoder:

Tương thích với hệ thống động cơ servo của các hãng lớn như Siemens, Bosch Rexroth, Allen-Bradley, Yaskawa, Schneider…

Cáp SAB Bröckskes được phát triển cho thiết bị công nghiệp chuyên dụng

Trong hệ thống tự động hóa, cáp điện phải chịu nhiều tác động cơ học hơn so với dây dẫn cố định trong tủ điện. Cáp có thể phải di chuyển hàng triệu lần trong máng xích, xoắn theo trục robot hoặc làm việc liên tục trong môi trường có dầu và chất làm mát.

SAB Bröckskes phát triển nhiều dòng sản phẩm riêng cho từng dạng chuyển động này. Danh mục tự động hóa của hãng bao gồm cáp dữ liệu mềm dùng cho xích dẫn cáp, cáp điều khiển linh hoạt, Industrial Ethernet, cáp USB, cáp servo, cáp encoder, cáp robot, cáp BUS và cáp cảm biến.

Nhờ đó, Cáp SAB Bröckskes có thể được lựa chọn dựa trên chính xác điều kiện làm việc thay vì sử dụng một loại cáp chung cho mọi vị trí.

Cáp điều khiển SAB Bröckskes cho máy móc và dây chuyền tự động

Cáp điều khiển SAB Bröckskes được sử dụng để truyền tín hiệu điều khiển giữa tủ điện, động cơ, actuator, van, cảm biến và các thiết bị trên máy.

Tùy từng dòng sản phẩm, cáp có thể được thiết kế cho lắp đặt cố định hoặc chuyển động liên tục. Với các hệ thống có biến tần, servo hoặc tín hiệu nhạy với nhiễu điện từ, SAB cũng cung cấp các cấu hình có lớp chống nhiễu bằng đồng.

Vỏ ngoài của cáp có thể sử dụng PVC, PUR, TPE hoặc các vật liệu chuyên dụng khác. PUR thường được lựa chọn trong các vị trí yêu cầu khả năng chống mài mòn, dầu và tác động cơ học tốt hơn.

Một ví dụ trong danh mục hiện tại là SABdynamic 910 Control, dòng cáp điều khiển PUR có độ linh hoạt cao dành cho chuyển động động lực học và xích dẫn cáp. Hãng công bố dòng này có thể làm việc trong hành trình xích trên 20 m và chịu chu kỳ xoắn ±180°/m trên hơn 10 triệu chu kỳ trong điều kiện quy định.

Cáp SAB Bröckskes dùng cho xích dẫn cáp

Máy CNC, máy đóng gói, thiết bị pick-and-place và các dây chuyền tự động thường sử dụng xích dẫn cáp để dẫn nguồn điện, tín hiệu và khí nén đến bộ phận chuyển động.

Cáp thông thường khi đặt trong xích dẫn cáp có thể nhanh chóng gặp hiện tượng gãy lõi, nứt vỏ hoặc tăng điện trở sau nhiều chu kỳ uốn. Vì vậy, Cáp SAB Bröckskes dành cho drag chain được thiết kế với cấu trúc lõi và vật liệu phù hợp cho chuyển động lặp lại.

Các dòng cáp này thường có bán kính uốn nhỏ, cấu trúc dây dẫn mềm và vỏ ngoài chịu mài mòn. Hãng có các dòng dành riêng cho tín hiệu, điều khiển, nguồn servo, encoder, Ethernet và USB trong xích dẫn cáp.

Việc lựa chọn đúng cáp cho xích dẫn không chỉ dựa vào tiết diện dây. Người thiết kế còn phải quan tâm đến bán kính uốn, tốc độ di chuyển, gia tốc, chiều dài hành trình, số chu kỳ yêu cầu và điều kiện môi trường.

Cáp robot SAB Bröckskes chịu xoắn liên tục

Robot công nghiệp tạo ra một yêu cầu khác so với xích dẫn cáp. Ngoài uốn, dây cáp còn phải chịu xoắn khi các trục robot quay đồng thời.

Cáp robot SAB Bröckskes được thiết kế cho các chuyển động xoắn lặp lại và có nhiều cấu hình cho robot hàn, robot lắp ráp, robot xử lý vật liệu và hệ thống tự động hóa đa trục.

Danh mục robot của hãng gồm cáp điều khiển robot, cáp hàn, cáp động cơ, cáp encoder, cáp hybrid, Ethernet CAT 5/CAT 6/CAT 6A và nhiều cấu hình truyền dữ liệu khác.

Một số cấu hình robot của SAB cho phép góc xoắn lên đến ±180° trên chiều dài 0,5 m và làm việc trong dải nhiệt độ linh hoạt từ khoảng -40°C đến +90°C, tùy đúng dòng cáp.

Đây là lý do Cáp SAB Bröckskes thường được quan tâm khi thay thế cáp robot đã xuống cấp hoặc khi thiết kế dây dẫn cho robot có tần suất chuyển động cao.

Cáp dữ liệu và Industrial Ethernet SAB Bröckskes

Trong nhà máy hiện đại, dữ liệu từ cảm biến, PLC, servo drive, camera và các thiết bị điều khiển phải được truyền với độ ổn định cao ngay cả khi dây cáp đang chuyển động.

SAB Bröckskes sản xuất nhiều loại cáp dữ liệu và Industrial Ethernet dành cho cả lắp đặt cố định lẫn môi trường chuyển động. Các nhóm sản phẩm có thể phục vụ mạng Ethernet công nghiệp, BUS, encoder, USB và nhiều chuẩn truyền thông dùng trong tự động hóa.

So với cáp mạng văn phòng, cáp Ethernet công nghiệp cần chú trọng nhiều hơn đến lớp chống nhiễu, độ bền cơ học, khả năng chịu dầu và tuổi thọ khi uốn. Trong robot hoặc xích dẫn cáp, cấu trúc dây phải vừa duy trì tính chất truyền dữ liệu vừa chịu được hàng triệu chu kỳ chuyển động.

Cáp servo và cáp encoder SAB Bröckskes

Hệ thống servo thường bao gồm cáp cấp nguồn động cơ và cáp phản hồi từ encoder về drive. Đây là những đường dây quan trọng vì chúng ảnh hưởng trực tiếp đến khả năng điều khiển vị trí, tốc độ và mô-men của hệ thống.

Cáp SAB Bröckskes dành cho servo được phát triển cho các máy yêu cầu chuyển động chính xác và tốc độ cao. Hãng cung cấp cả cáp động cơ, cáp feedback và cáp encoder cho ứng dụng chuyển động liên tục trong xích dẫn cáp.

Trong một số hệ thống, các chức năng nguồn và tín hiệu có thể được tích hợp vào cáp hybrid để giảm số lượng dây chạy trên robot hoặc máy. Việc giảm số lượng cáp giúp tiết kiệm không gian trong máng xích và hỗ trợ thiết kế máy gọn hơn.

Cáp chịu nhiệt SAB Bröckskes trong môi trường sản xuất đặc biệt

Ngoài tự động hóa, SAB Bröckskes còn phát triển nhiều dòng cáp chịu nhiệt dành cho các khu vực có nhiệt độ vượt quá khả năng của PVC thông thường.

Những loại cáp sử dụng silicone, FEP, PFA, ETFE hoặc các vật liệu chuyên dụng có thể được lựa chọn theo nhiệt độ, môi chất và yêu cầu cơ khí của từng ứng dụng.

Cáp chịu nhiệt SAB Bröckskes được sử dụng trong các nhà máy thép, khu vực lò, thiết bị gia nhiệt, máy móc chế biến và những vị trí có bức xạ nhiệt cao. Danh mục công nghiệp của hãng có riêng nhóm sản phẩm cho thép và các ứng dụng chịu nhiệt.

Khả năng chịu nhiệt thực tế khác nhau rất lớn giữa từng loại cáp. Vì vậy, khi lựa chọn cần xác định nhiệt độ làm việc liên tục, nhiệt độ cực đại, loại chuyển động và môi trường hóa chất xung quanh.

Cáp SAB Bröckskes cho cảm biến và hệ thống đo lường

Cảm biến công nghiệp thường sử dụng tín hiệu có điện áp thấp và dễ bị ảnh hưởng bởi nhiễu điện từ. Đặc biệt trong nhà máy có biến tần, động cơ công suất lớn và thiết bị hàn, việc chọn cáp tín hiệu phù hợp có vai trò quan trọng.

SAB có các dòng cáp cảm biến, cáp tín hiệu và cáp đo lường dành cho nhiều môi trường khác nhau. Hãng cũng hoạt động trong lĩnh vực đo nhiệt độ, vì vậy danh mục có thêm cáp thermocouple, cáp bù và các giải pháp dây kết nối cho cảm biến nhiệt độ.

Sự kết hợp giữa cáp truyền tín hiệu và công nghệ đo giúp SAB Bröckskes phục vụ tốt những ứng dụng yêu cầu đường truyền ổn định từ điểm đo về bộ điều khiển.

Vật liệu vỏ quyết định khả năng làm việc của Cáp SAB Bröckskes

Khi chọn Cáp SAB Bröckskes, vật liệu vỏ ngoài là yếu tố cần xem xét cùng với tiết diện và số lõi.

PVC phù hợp với nhiều ứng dụng công nghiệp phổ thông và lắp đặt cố định. PUR có ưu thế trong các khu vực chịu mài mòn, dầu hoặc chuyển động liên tục. TPE thường được sử dụng khi cần độ linh hoạt và đặc tính cơ học phù hợp với ứng dụng động.

Đối với môi trường nhiệt độ cao hoặc hóa chất đặc biệt, các vật liệu như FEP, PFA và ETFE có thể được sử dụng tùy dòng sản phẩm.

Do đó, hai loại cáp có cùng số lõi và tiết diện chưa chắc thay thế được cho nhau nếu vật liệu vỏ, bán kính uốn và khả năng chịu chuyển động khác nhau.

Ứng dụng của Cáp SAB Bröckskes trong nhà máy

Cáp SAB Bröckskes có thể được sử dụng từ khu vực tủ điện đến các bộ phận chuyển động trực tiếp trên máy. Cáp điều khiển phục vụ truyền tín hiệu cho actuator và thiết bị điện. Cáp robot chịu xoắn theo trục máy. Cáp drag chain hoạt động liên tục trong hệ thống xích dẫn. Cáp Ethernet đảm nhiệm truyền dữ liệu công nghiệp, trong khi cáp servo và encoder kết nối hệ thống điều khiển chuyển động.

Danh mục của SAB còn được phát triển cho đường sắt, đóng tàu, cầu trục, băng tải, máy xây dựng, công nghệ y tế, thiết bị sân bay, điện gió, ngành thép, nông nghiệp và nhiều hệ thống chuyên dụng khác.

Chính phạm vi ứng dụng rộng này khiến từ khóa Cáp SAB Bröckskes không đại diện cho một loại cáp duy nhất mà bao gồm nhiều dòng sản phẩm được tối ưu theo điều kiện vận hành cụ thể.

Lựa chọn Cáp SAB Bröckskes đúng thông số kỹ thuật

Để chọn đúng Cáp SAB Bröckskes, trước tiên cần xác định cáp dùng để cấp nguồn, điều khiển hay truyền dữ liệu. Sau đó cần kiểm tra số lõi, tiết diện, điện áp định mức, lớp chống nhiễu, vật liệu vỏ, nhiệt độ, bán kính uốn và loại chuyển động.

Với xích dẫn cáp, cần bổ sung chiều dài hành trình, tốc độ và gia tốc. Với robot, cần xác định mức xoắn và số chu kỳ làm việc. Đối với môi trường dầu hoặc hóa chất, phải kiểm tra khả năng tương thích của vật liệu vỏ.

Việc đối chiếu chính xác những thông số này giúp lựa chọn đúng series, tăng tuổi thọ dây dẫn và hạn chế tình trạng đứt lõi hoặc mất tín hiệu khi máy vận hành lâu dài.

Cáp SAB Bröckskes cho hệ thống tự động hóa hiện đại

Với kinh nghiệm sản xuất từ năm 1947 và danh mục tập trung mạnh vào cáp công nghiệp đặc chủng, Cáp SAB Bröckskes phù hợp với nhiều hệ thống yêu cầu cao về độ linh hoạt, khả năng chịu uốn, chịu xoắn, chống dầu và truyền tín hiệu ổn định.

Từ cáp điều khiển, cáp robot, cáp drag chain, servo, encoder đến Ethernet công nghiệp và cáp chịu nhiệt, SAB Bröckskes phát triển từng nhóm sản phẩm theo điều kiện vận hành cụ thể. Đây là điểm quan trọng khi lựa chọn cáp cho máy móc hiện đại, nơi độ bền cơ học và khả năng truyền tín hiệu phải được duy trì đồng thời trong suốt thời gian hoạt động.
