Mô tả

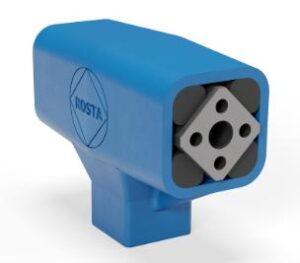

Thiết bị chịu lực chống rung ROSTA

Giới thiệu về Thiết bị chịu lực chống rung ROSTA:

Thiết bị chịu lực chống rung ROSTA là giải pháp tối ưu cho các ứng dụng công nghiệp yêu cầu khả năng chịu tải cao và độ ổn định tuyệt vời. Sản phẩm này nổi bật với khả năng hấp thụ lực rung và giảm thiểu tác động của các rung động không mong muốn. Với cấu trúc đa dạng, ROSTA có thể được sử dụng cho nhiều loại máy móc và thiết bị khác nhau, từ băng tải đến máy nghiền.

Thông số kỹ thuật Thiết bị chịu lực chống rung ROSTA

Chất liệu: Thép không gỉ và cao su chịu lực

Khả năng chịu tải: Từ 100 kg đến 3000 kg

Nhiệt độ hoạt động: Từ -40°C đến 100°C

Tiêu chuẩn: ISO 9001

Thiết Bị Sàn Rung ROSTA ST38L 07041003

Thiết bị sàn rung ROSTA ST38L 07041003 là bộ phận truyền động cơ học thuộc dòng ST của ROSTA, được thiết kế để truyền lực từ cơ cấu dẫn động lệch tâm đến máng rung, băng tải rung hoặc các hệ thống vận chuyển vật liệu bằng dao động. Tên kỹ thuật chính xác của sản phẩm là đầu thanh truyền rung ROSTA ST38L, thuộc nhóm đầu thanh truyền ST của hãng.

ROSTA thiết kế dòng ST theo dạng khớp đàn hồi, không có độ rơ đáng kể trong quá trình truyền chuyển động. Cấu tạo này giúp lực gia tốc từ bộ truyền động được đưa tới máng rung ổn định, đồng thời hạn chế tiếng ồn và giảm yêu cầu bảo trì trong quá trình vận hành.

Model ST38L có mã sản phẩm chính xác 07 041 003, thường được viết liền thành 07041003. Đây là phiên bản sử dụng ren trái M20-LH, điểm quan trọng cần kiểm tra khi lựa chọn thiết bị thay thế.

ROSTA ST38L 07041003 đảm nhiệm truyền lực cho máng rung

Trong một hệ thống máng rung dẫn hướng, chuyển động từ cơ cấu lệch tâm cần được truyền tới phần máng để tạo ra dao động có kiểm soát. ROSTA ST38L được lắp tại vị trí thanh truyền nhằm thực hiện nhiệm vụ này.

Theo ROSTA, đầu thanh truyền dòng ST là dạng khớp đàn hồi được thiết kế để truyền lực gia tốc do bộ dẫn động lệch tâm tạo ra tới máng vận chuyển rung. Lực được truyền thông qua phần vuông bên trong của thiết bị và liên kết với máng thông qua cơ cấu kết nối tương ứng.

Nhờ đặc tính đàn hồi, thiết bị sàn rung ROSTA ST38L 07041003 hỗ trợ quá trình truyền chuyển động ổn định mà không cần sử dụng một khớp cơ khí truyền thống có nhiều vị trí ma sát.

Sản phẩm đặc biệt phù hợp với các hệ thống hoạt động liên tục, nơi khả năng truyền lực, độ ổn định của dao động và yêu cầu bảo trì thấp có ý nghĩa quan trọng.

Thông số kỹ thuật ROSTA ST38L 07041003

Theo bảng thông số chính thức của ROSTA, model này có các thông số:

Hãng sản xuất: ROSTA
Dòng sản phẩm: ST
Model: ST38L
Part Number: 07 041 003 / 07041003
Loại: Đầu thanh truyền cho hệ thống rung
Lực tối đa F max: 2.000 N
Tốc độ tối đa: 530 vòng/phút tại góc ±5°
Kiểu ren: M20-LH – ren trái
Kích thước A: 80 mm
Kích thước B: 90 mm
Kích thước C: 53 mm
Kích thước D: 80 mm
Kích thước E: 37 mm
Kích thước H: 25 ±0,4 mm
Kích thước J: 10 mm với dung sai +0,5/0
Kích thước K: 42 mm
Kích thước L: 74 mm
Kích thước S: 38 mm
Khối lượng: khoảng 1,1 kg

Các thông số trên được công bố trong catalogue thiết bị dao động ROSTA.

Điểm đặc biệt của phiên bản ROSTA ST38L

Khi đặt mua ROSTA ST38L 07041003, ký tự L cần được chú ý. ST38 và ST38L có nhiều thông số cơ bản giống nhau nhưng khác kiểu ren.

ROSTA ST38 có mã 07 031 003 và sử dụng ren M20, trong khi ROSTA ST38L có mã 07 041 003 và sử dụng ren trái M20-LH.

Việc sử dụng phiên bản ren trái và ren phải cho phép điều chỉnh tổng chiều dài của cụm thanh truyền một cách chính xác hơn. ROSTA cũng xác nhận dòng ST được cung cấp với lựa chọn ren trái hoặc ren phải nhằm hỗ trợ điều chỉnh chiều dài thanh truyền và tối ưu chuyển động của hệ thống vận chuyển rung.

Do đó, khi thay thế thiết bị cũ, không nên chỉ dựa vào kích thước ST38. Người sử dụng cần kiểm tra đầy đủ ST38L – 07041003 – M20-LH để hạn chế lựa chọn nhầm phiên bản.

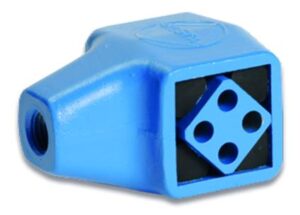

Cấu tạo của đầu truyền động rung ROSTA ST38L

ROSTA ST38L được phát triển theo nguyên lý khớp đàn hồi. Phần tử đàn hồi bên trong đảm nhiệm việc tiếp nhận chuyển động từ cơ cấu dẫn động và truyền lực sang máng rung.

Phần vỏ ngoài được kết nối trực tiếp với thanh lệch tâm. Phần vuông bên trong truyền lực tới máng thông qua liên kết dạng càng. Thiết kế này tạo thành cụm truyền lực nhỏ gọn nhưng vẫn đáp ứng yêu cầu làm việc liên tục của hệ thống rung công nghiệp.

Một ưu điểm đáng chú ý là dòng đầu thanh truyền ST được ROSTA thiết kế theo hướng không cần bảo trì định kỳ, đồng thời hỗ trợ truyền chuyển động với độ ổn định cao và tiếng ồn thấp.

Nguyên lý hoạt động của ROSTA ST38L 07041003

Khi động cơ làm quay cơ cấu lệch tâm, chuyển động quay được biến đổi thành chuyển động qua lại của thanh truyền. ROSTA ST38L nằm trong chuỗi truyền động này và tiếp nhận lực từ thanh truyền.

Lực sau đó được truyền qua phần tử đàn hồi bên trong đầu ST38L tới kết cấu máng. Máng thực hiện chuyển động dao động theo thiết kế của hệ thống, từ đó làm vật liệu di chuyển theo hướng xác định.

Khả năng làm việc với góc dao động và tải trọng phù hợp giúp ROSTA ST38L được sử dụng trong các hệ thống vận chuyển rung có dẫn hướng, thay vì chỉ đơn thuần đóng vai trò như một bộ giảm chấn.

ROSTA ST38L phù hợp cho nhiều hệ thống vận chuyển rung

Thiết bị sàn rung ROSTA ST38L 07041003 có thể xuất hiện trong nhiều máy móc sử dụng chuyển động dao động như máng cấp liệu rung, máng vận chuyển rung, hệ thống phân loại vật liệu và các cụm vận chuyển sản phẩm bằng dao động.

Trong dây chuyền sản xuất, máng rung thường được sử dụng để vận chuyển nguyên liệu rời giữa các công đoạn. Đối với những hệ thống dẫn động bằng thanh truyền và cơ cấu lệch tâm, đầu thanh truyền là bộ phận quan trọng để đưa chuyển động từ nguồn dẫn động tới máng.

ROSTA ST38L có thể được ứng dụng trong các dây chuyền xử lý vật liệu, khai khoáng, chế biến thực phẩm, sản xuất vật liệu xây dựng, hóa chất, đóng gói và nhiều hệ thống máy công nghiệp sử dụng máng rung.

Khả năng truyền lực tới 2.000 N

Một thông số quan trọng khi lựa chọn ROSTA ST38L 07041003 là lực tối đa 2.000 N. Đây là giới hạn được nhà sản xuất công bố cho model ST38L.

Việc lựa chọn đầu thanh truyền không nên chỉ dựa vào kích thước lắp đặt. Tải trọng, tốc độ làm việc, góc dao động và cấu hình của toàn bộ hệ thống cần được xem xét đồng thời.

ROSTA công bố tốc độ tối đa của ST38L là 530 vòng/phút tại góc ±5°. Vì vậy, khi thiết kế mới hoặc thay thế thiết bị, thông số vận hành thực tế của máy cần được đối chiếu với catalogue của nhà sản xuất.

Thiết kế hỗ trợ vận hành ổn định và giảm bảo trì

Các khớp cơ khí thông thường có thể cần bôi trơn và kiểm tra định kỳ tại những bề mặt chuyển động. Dòng ST của ROSTA được phát triển theo một hướng khác, sử dụng đặc tính đàn hồi của phần tử bên trong để thực hiện chuyển động.

ROSTA mô tả đầu thanh truyền ST là khớp đàn hồi, không rơ, có khả năng truyền lực gia tốc ổn định và hoạt động không cần bảo trì.

Đặc tính này đặc biệt hữu ích với máng rung hoặc thiết bị vận chuyển phải vận hành nhiều giờ mỗi ngày. Việc giảm các điểm cần bôi trơn giúp đơn giản hóa công tác bảo dưỡng và hạn chế thời gian dừng máy.

Ứng dụng:

Thiết bị này thường được sử dụng trong các ngành công nghiệp chế biến thực phẩm, xây dựng, và sản xuất máy móc nặng, nơi yêu cầu giảm thiểu tiếng ồn và rung động. Đặc biệt, ROSTA là lựa chọn lý tưởng cho hệ thống vận chuyển hàng hóa trong tuyến bay hàng không, giúp tăng cường độ an toàn và hiệu suất hoạt động.

Kết luận:

ROSTA không chỉ cung cấp khả năng chống rung hiệu quả mà còn đảm bảo tuổi thọ dài cho thiết bị, làm cho nó trở thành lựa chọn hàng đầu trong ngành công nghiệp hiện đại.
