Mô tả

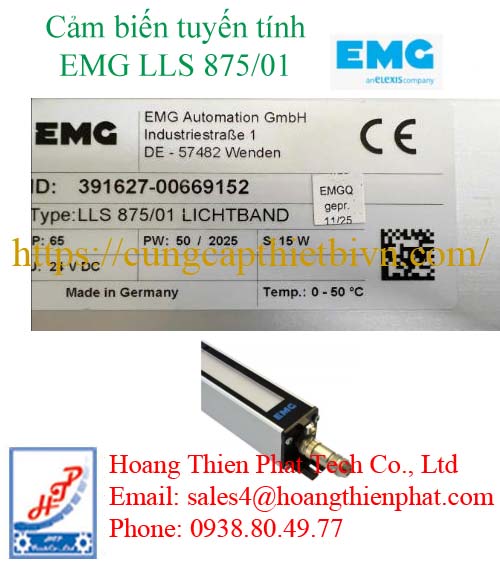

Cảm biến tuyến tính LLS 875/01 EMG – Bộ phát sáng cho hệ thống căn chỉnh băng thép

Cảm biến tuyến tính EMG LLS 875/01 là thiết bị phát ánh sáng dạng tuyến tính, sử dụng trong hệ thống kiểm soát vị trí mép và tâm băng. Sản phẩm thuộc hãng EMG Automation GmbH, được ứng dụng trên dây chuyền sản xuất, xử lý và gia công vật liệu dạng băng, đặc biệt là băng thép.

Trong hệ thống đo quang, EMG LLS 875/01 đảm nhiệm vai trò bộ phát sáng. Thiết bị phối hợp với đầu thu quang và bộ điều khiển để xác định vị trí băng, từ đó hỗ trợ cơ cấu chấp hành điều chỉnh hướng chạy. Khi tìm mua cảm biến tuyến tính EMG LLS 875/01 để thay thế, cần đối chiếu đúng model, nguồn điện và cấu hình kết nối của thiết bị đang sử dụng.

EMG LLS 875/01 thực hiện nhiệm vụ gì trên dây chuyền?

Băng thép khi di chuyển qua các con lăn có thể dịch chuyển ngang so với vị trí đặt trước. Nếu độ lệch không được kiểm soát, mép băng có thể tiếp xúc với chi tiết dẫn hướng, ảnh hưởng đến quá trình cuộn, xén hoặc xử lý bề mặt.

Cảm biến tuyến tính EMG LLS 875/01 tạo ra vùng ánh sáng phục vụ phép đo vị trí không tiếp xúc. Mép băng đi vào vùng sáng sẽ làm thay đổi lượng ánh sáng đến đầu thu. Từ sự thay đổi này, hệ thống xác định hướng và mức độ dịch chuyển của băng.

Khả năng phát sáng theo chiều dài giúp EMG LLS 875/01 phù hợp với kết cấu đo trên vật liệu dạng băng. Thiết bị là một thành phần của hệ thống căn chỉnh; kết quả đo và tín hiệu điều khiển còn phụ thuộc vào đầu thu, bộ xử lý và cách bố trí cơ khí.

Bộ phát ánh sáng tuyến tính EMG | EMG LLS 675/01

Thông số kỹ thuật cảm biến tuyến tính EMG LLS 875/01

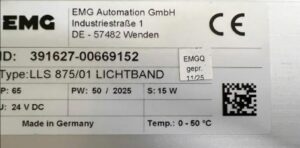

Thông tin dưới đây kết hợp dữ liệu dòng LLS của hãng và nội dung trên nhãn thiết bị LLS 875/01.

Vùng sử dụng 875 mm không đồng nghĩa với chiều dài tổng thể của thiết bị. Khi thay thế cảm biến tuyến tính LLS 875/01 EMG, cần kiểm tra thêm bản vẽ kích thước, khoảng cách gá và không gian dành cho đầu nối.

Nguồn cấp 24 VDC và điều kiện vận hành

EMG LLS 875/01 sử dụng nguồn một chiều 24 VDC. Nguồn cấp cần ổn định và đáp ứng công suất của thiết bị. Với đường cáp dài, cần kiểm tra điện áp thực tế tại đầu nối để bảo đảm nằm trong phạm vi cho phép.

Nhãn thiết bị ghi nhiệt độ làm việc từ 0 đến 50°C. Vị trí lắp gần nguồn nhiệt, khu vực có hơi nóng hoặc bên trong kết cấu kín cần được đánh giá theo nhiệt độ thực tế khi dây chuyền vận hành.

Cấp bảo vệ IP65 và bề mặt quang học

Cấp bảo vệ IP65 hỗ trợ sử dụng thiết bị trong môi trường có bụi và nước phun theo điều kiện thử nghiệm tương ứng. Tuy nhiên, bụi bám, dầu hoặc nước phủ trên bề mặt phát sáng vẫn có thể làm thay đổi đặc tính quang học.

Vì vậy, cảm biến tuyến tính LLS 875/01 EMG cần được lắp tại vị trí thuận tiện cho việc kiểm tra và vệ sinh. Độ kín của đầu nối và tình trạng cáp cũng cần được duy trì trong quá trình sử dụng.

Nguyên lý phối hợp giữa bộ phát LLS và đầu thu LS

Bộ phát LLS tạo vùng sáng cho phép đo

Dòng LLS sử dụng công nghệ LED cùng mạch điện tử tích hợp để kiểm soát cường độ phát sáng và giám sát lỗi. Trong cấu hình đo quang của EMG, ánh sáng biến điệu tần số cao giúp hệ thống đầu thu giảm ảnh hưởng của ánh sáng môi trường.

EMG LLS 875/01 cung cấp nguồn sáng cho phép đo, còn đầu thu quang chuyển đổi lượng ánh sáng nhận được thành tín hiệu điện phục vụ xử lý.

Đầu thu nhận biết sự dịch chuyển của mép băng

Khi mép băng che một phần vùng sáng, lượng ánh sáng đến đầu thu thay đổi. Tín hiệu đầu thu phản ánh sự thay đổi vị trí này và được đưa về bộ điều khiển.

Trong cấu hình dùng đầu thu LS13/LS14, đầu thu đo và đầu thu tham chiếu có vai trò riêng. Nguyên lý tham chiếu giúp hệ thống bù ảnh hưởng của sự thay đổi độ sáng nền và mức độ bám bẩn trong phạm vi thiết kế.

Bộ điều khiển tác động lên cơ cấu căn chỉnh

Sau khi xử lý tín hiệu, bộ điều khiển phát lệnh đến cơ cấu chấp hành để đưa băng về vị trí yêu cầu. Cơ cấu này có thể thuộc hệ thống dẫn hướng thủy lực hoặc điện, tùy thiết kế dây chuyền.

Do đó, khi hệ thống căn băng hoạt động không ổn định, cần kiểm tra toàn bộ chuỗi đo và điều khiển trước khi kết luận bộ phát LLS 875/01 bị hỏng.

Ứng dụng của cảm biến tuyến tính EMG LLS 875/01

Dò mép và căn tâm băng thép

Cảm biến tuyến tính EMG LLS 875/01 được sử dụng cùng đầu thu quang trong hệ thống dò mép EVK hoặc xác định vị trí tâm EVM. Hệ thống hỗ trợ duy trì băng tại vị trí đặt trước trong quá trình chạy liên tục.

Đối tượng đo cần phù hợp với nguyên lý quang học của hệ thống. Tài liệu dòng LLS đề cập đến ứng dụng trên vật liệu không trong suốt.

Hệ thống đo chiều rộng băng

Bộ phát LLS cũng được sử dụng trong cấu hình đo chiều rộng băng BREIMO và BREIMO-H của EMG. Việc bố trí bộ phát, đầu thu và cơ cấu định vị cho phép hệ thống xác định vị trí hai mép để phục vụ phép đo chiều rộng.

Riêng EMG LLS 875/01 không tự xuất ra giá trị chiều rộng hoàn chỉnh; chức năng này được thực hiện bởi hệ thống đo đồng bộ.

Để biết thêm thông tin chi tiết về Cảm biến tuyến tính EMG LLS 875/01, bộ điều khiển EMG   vui lòng liên hệ trực tiếp tới công ty chúng tôi
