Đầu đo nhiệt độ Reckmann

Mô tả

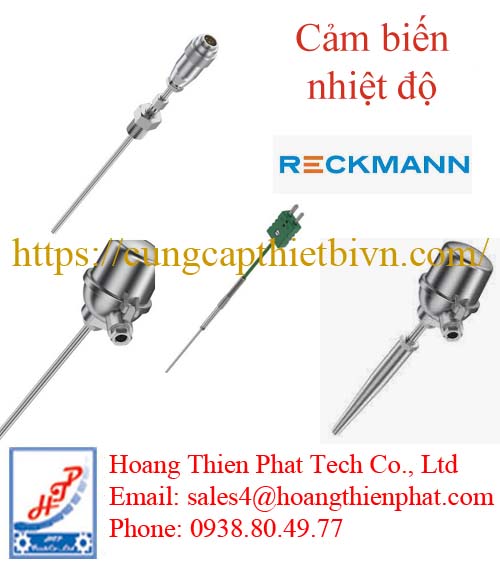

Đầu đo nhiệt độ Reckmann

Giới thiệu về Đầu đo nhiệt độ Reckmann:

Đầu đo nhiệt độ Reckmann là thiết bị đo lường cao cấp, nổi tiếng với độ chính xác và độ bền vượt trội. Sản phẩm được thiết kế từ chất liệu chịu nhiệt tốt và sử dụng công nghệ tiên tiến, giúp đo nhiệt độ nhanh chóng và chính xác ngay cả trong điều kiện khắc nghiệt.

Thông số kỹ thuật:

Đầu đo nhiệt độ Reckmann gồm:

Phạm vi đo: từ -200°C đến 1800°C

Độ chính xác: ±0.5% toàn dải đo

Kích thước đầu đo: đa dạng từ 2 mm đến 6 mm, phù hợp với các ứng dụng khác nhau

Các model chính của đầu đo nhiệt độ Reckmann:

Model D

Model DST (phiên bản DL và DM12)

Model L

Measuring insert type 143

Ex RTD measuring insert type R144

RTD measuring insert with free ends type R146

Ex RTD measuring insert with free ends type R149

Model B

Mining Ex‑RTD model 2

Mining Ex‑RTD model 8(2GoH)

Mining Ex‑RTD model 2G

Plug‑in RTD model 2

Screw‑in RTD model 8(2GoH)

Screw‑in RTD model 2G

Flange RTD model 2F

Plug‑in RTD model 3 (tapered)

Screw‑in RTD model 3GoH (tapered)

Screw‑in RTD model 3G (tapered)

Flange RTD model 3F (tapered)

Welding RTD model 4

Flange RTD model 4F

Ngoài ra, hãng cũng có các dòng cảm biến kiểu PT100 screw‑in, ví dụ như:

R15‑407‑100OH: PT100, độ dài que dò 100 mm, chịu nhiệt tối đa +400 °C, ren G1/2 A.

R15‑409‑250OH: PT100, que dò dài 250 mm, chịu nhiệt tối đa +400 °C, ren G1/2 A.

Còn với cảm biến thermocouple, Reckmann có các model tiêu biểu như:

RKT 13: thermocouple bằng thép không gỉ, cặp nhiệt điện loại K.

Ngoài ra, trên thị trường còn xuất hiện các cảm biến thermocouple khác như loại 1x NiCr‐Ni Type K hay 2x NiCr‐Ni Type K — thường là các dòng thermocouple lắp đặt tùy chỉnh, dùng trong nhiều ứng dụng công nghiệp.

Ứng dụng chính của đầu đo nhiệt độ Reckmann:

Công nghiệp hóa chất & hóa dầu
→ Đo nhiệt độ trong đường ống, bồn chứa, lò phản ứng với môi trường ăn mòn và áp suất cao.

Nhà máy điện & năng lượng
→ Giám sát nhiệt độ nồi hơi, tua-bin, hệ thống trao đổi nhiệt.

Ngành thực phẩm & dược phẩm
→ Đo nhiệt độ chính xác cao trong quy trình sản xuất và tiệt trùng (CIP/SIP).

Ngành luyện kim, xi măng, thép
→ Theo dõi nhiệt độ trong lò nung, lò hồ quang, lò cán nguội/nóng.

Công nghiệp cơ khí – tự động hóa
→ Đo và điều khiển nhiệt độ trong máy ép, máy phun nhựa, máy CNC…

Hệ thống HVAC & xử lý nước
→ Đo nhiệt độ nước, khí, hơi trong hệ thống điều hòa, cấp nhiệt, xử lý nước công nghiệp.

Đầu đo nhiệt độ Reckmann 145862

Mã RECKMANN 145862 (cấu hình chi tiết: 1R7-F0925HFD0165KCS32BDZ0160Y) là dòng cặp nhiệt điện 3 phần tử (Triple Thermocouple / Mineral Insulated Thermocouple) chuyên dùng đo nhiệt độ trong môi trường nhiệt độ rất cao như lò nhiệt, lò nung, gia nhiệt công nghiệp.

Giải mã thông số kỹ thuật (Model Breakdown)

Thông số / Ký hiệu	Ý nghĩa chi tiết
Mã quản lý / Article No.	145862 (Mã định danh sản phẩm của Reckmann)
Dòng sản phẩm	1R7 (Dòng cảm biến khoáng bọc kim loại – Mineral Insulated Thermocouples)
Loại cảm biến	Thermocouple 3 x Type S (3 cặp nhiệt điện Bạch kim – Bạch kim/Rhodium Pt10Rh-Pt tích hợp trong một vỏ bọc)
Dải nhiệt độ hoạt động	Chịu nhiệt độ cực cao, thường lên đến 1.350°C – 1.600°C
Chiều dài nominal (NL)	925 mm (F0925)
Chiều dài que đo (EL)	165 mm (0165)
Đường kính que đo / Kiểu dáng	Dạng vỏ bọc gốm/kim loại chịu nhiệt chuyên dụng (KCS32BDZ)
Phụ kiện / Đầu nối	Kết nối đầu cày / Jack cắm chịu nhiệt (0160Y)



Những thông tin cần chú ý khi dùng mã Đầu đo nhiệt độ Reckmann 145862

Khi vận hành, lắp đặt và bảo trì dòng cảm biến nhiệt độ cao RECKMANN 145862 (cấu hình 3 cặp nhiệt điện 3x Type S), bạn cần đặc biệt chú ý đến những yếu tố kỹ thuật sau:

Đặc tính kỹ thuật của cảm biến Type S (Pt10Rh-Pt)

Thành phần quý giá: Cảm biến RECKMANN sử dụng bạch kim (Platinum – Rhodium), cực kỳ nhạy nhưng giòn hơn các dòng loại K hay J thông thường.

Nguy cơ nhiễm bẩn (Contamination): Tránh để phần lõi bạch kim tiếp xúc với hơi kim loại (như kẽm, chì, sắt), lưu huỳnh hoặc môi trường khử (reducing atmosphere) ở nhiệt độ cao. Điều này có thể làm thay đổi đặc tính nhiệt điện và gây sai số nghiêm trọng hoặc đứt dây.

Môi trường phù hợp: Thích hợp nhất trong môi trường oxy hóa (oxidizing) hoặc môi trường khí trơ.

Kích thước & Lắp đặt cơ học

Chiều dài bảo vệ (NL 925mm / EL 165mm): Cần đảm bảo chiều sâu cắm (Immersion depth) đủ lớn để tránh tổn thất nhiệt truyền qua vỏ bọc ra ngoài, giúp kết quả đo đạt độ chính xác cao nhất.

Đường kính & Ống bảo vệ (Thermowell): Khi lắp đặt vào lò, nếu sử dụng ống bảo vệ gốm/kim loại bên ngoài, phải lắp cẩn thận tránh va đập cơ học. Lõi vỏ bọc gốm rất dễ nứt vỡ do sốc nhiệt hoặc lực uốn gập.

Đấu nối dây & Bộ chuyển đổi (Transmitter)

Dây bù nhiệt (Extension/Compensating Cable):

Vì cảm biến chứa 3 lõi Type S riêng biệt, bạn phải dùng đúng loại dây bù nhiệt chuẩn Type S (S-type compensation wire) cho cả 3 cổng.

tuyệt đối không dùng dây bù nhiệt loại K hoặc J vì sẽ gây sai số nhiệt độ rất lớn tại các điểm nối.

Phân biệt cực tính (+/-): Dây Type S có phân biệt cực âm/dương rõ ràng. Đấu ngược cực sẽ khiến giá trị nhiệt độ hiển thị giảm khi lò nóng lên.

Tín hiệu đầu ra: Mã này xuất ra tín hiệu mV trực tiếp từ 3 cặp nhiệt điện. Nếu kết nối về PLC/DCS, đảm bảo bộ bộ chuyển đổi (Transmitter/PLC Module) hỗ trợ đọc ngõ vào Type S.

Lưu ý khi vận hành nhiệt độ cao

Mức nhiệt hoạt động: Đo tốt ở dải 1.000°C – 1.450°C (ngắn hạn lên đến 1.600°C). Tránh ngâm liên tục ở ngưỡng nhiệt tối đa để kéo dài tuổi thọ hạt bạch kim.

Tránh sốc nhiệt: Khi đưa cảm biến vào hoặc rút ra khỏi lò đang ở nhiệt độ >1.000°C, cần thực hiện từ từ để tránh nứt vỡ ống gốm do chênh lệch nhiệt độ đột ngột.

Kết luận:

Đầu đo nhiệt độ Reckmann là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác cao. Đây là giải pháp đo nhiệt độ tin cậy, giúp tối ưu hóa quy trình sản xuất và giảm thiểu rủi ro trong vận hành.
