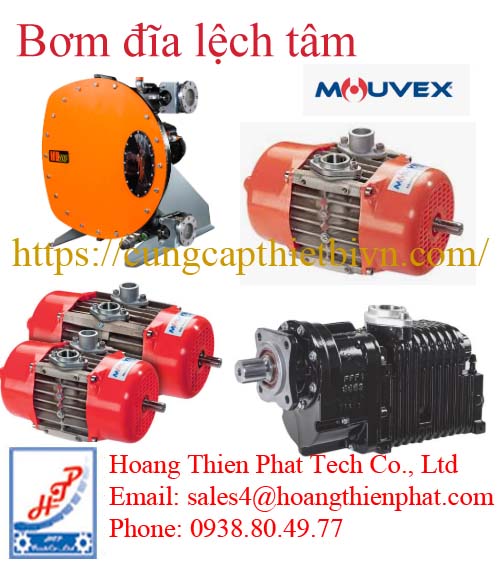

Bơm đĩa lệch tâm Mouvex

Bơm đĩa lệch tâm (Eccentric Disc Pump) là công nghệ đặc trưng và nổi tiếng nhất của Mouvex. Đây là dòng positive displacement pump hoạt động bằng:

một đĩa đặt lệch tâm

chuyển động qua lại bên trong buồng bơm

tạo thể tích hút/đẩy liên tục

Khác với:

gear pump

lobe pump

screw pump

Mouvex dùng cơ cấu đĩa lệch tâm để tạo dòng chảy rất “êm” và ổn định.

Hoàng Thiên Phát phân phối chính hãng Bơm đĩa lệch tâm Mouvex, bơm cánh gạt Mouvex , phụ tùng bơm Mouvex tại Việt Nam

Nguyên lý hoạt động Bơm đĩa lệch tâm Mouvex

Đĩa lệch tâm chuyển động trong cylinder.

Khi quay:

Thể tích phía hút tăng → hút chất lỏng

Thể tích phía đẩy giảm → đẩy chất lỏng

Van sealing duy trì kín giữa inlet/outlet

Do chuyển động gần như liên tục nên: pulsation rất thấp, dòng chảy mượt, shear thấp

Nguyên lý đĩa lệch tâm mô phỏng chuyển động gần tương tự như một chiếc máy nén khí.

Bên trong buồng bơm hình trụ (Stator) có một đĩa bơm (Disc) được gắn trên một trục lệch tâm.

Khi trục quay, đĩa bơm không quay tròn quanh tâm của nó mà dịch chuyển theo quỹ đạo dạng lắc lệch tâm bên trong buồng bơm.

Chuyển động này tạo ra các khoang thể tích thay đổi liên tục: các khoang ở cổng hút mở rộng ra để hút chất lỏng vào, sau đó chất lỏng được “lùa” dần về phía cổng xả và ép mạnh ra ngoài.

Ưu điểm vượt trội tạo nên sự khác biệt

Đỉnh cao của thiết kế không seal (Seal-less Design)

Bơm đĩa lệch tâm Mouvex không sử dụng phớt cơ khí (mechanical seal) hay trục vòng đệm động. Thay vào đó, hãng sử dụng một ống bọc màng kép (bellows) bằng kim loại (Inox 316Ti) hoặc cao su cao cấp để bao bọc hoàn toàn trục truyền động.

Lợi ích: Triệt tiêu hoàn toàn 100% nguy cơ rò rỉ chất lỏng ra môi trường, chống nhiễm khuẩn ngược từ ngoài vào trong hệ thống. Điều này cực kỳ quan trọng đối với hóa chất độc hại, chất lỏng đắt tiền hoặc môi trường vô trùng của ngành dược.

Khả năng phục hồi sản phẩm (Product Recovery) tối ưu

Nhờ nguyên lý hoạt động giống như một máy nén, ở cuối chu kỳ bơm, Bơm đĩa lệch tâm Mouvex có thể tạo ra áp lực khí để đẩy và vét sạch đến 95% – 98% lượng chất lỏng còn tồn đọng trong đường ống hút/xả.

Lợi ích: Tiết kiệm hàng tấn nguyên liệu cao cấp (như sô-cô-la, kem dưỡng da, tá dược, nước trái cây cô đặc) thay vì phải xả bỏ khi vệ sinh đường ống, giúp nhà máy hoàn vốn cực nhanh.

Tự mồi xuất sắc & Chạy khô an toàn

Bơm đĩa lệch tâm Mouvex có khả năng tự mồi khô mạnh mẽ, tự tạo lực hút chân không để kéo chất lỏng lên từ các bồn ngầm mà không cần mồi trước. Bên cạnh đó, nhờ thiết kế không seal động, bơm có thể chịu được hiện tượng chạy không tải (chạy khô – run dry) trong một khoảng thời gian nhất định mà không lo cháy phớt hay quá nhiệt gây hư hỏng.

Lực cắt cực thấp (Low Shear)

Dòng chảy tạo ra đều, không bị xung động hay giật sần sật. Chuyển động ép nhẹ nhàng giúp bảo toàn nguyên vẹn cấu trúc vật lý của các chất lỏng nhạy cảm (không làm vỡ kết cấu của sữa/kem, không làm đổi màu sơn, không làm biến tính polyme).

Các dòng Model bơm đĩa lệch tâm Mouvex phổ biến

Mouvex chia dòng đĩa lệch tâm thành hai phân khúc rõ rệt tùy theo tiêu chuẩn nhà máy:

Phân khúc Vệ sinh / Thực phẩm & Dược phẩm (Sanitary / Hygienic)

Vật liệu chủ đạo là Inox đúc đánh bóng cao cấp, đạt các chứng chỉ khắt khe như EHEDG, 3-A, FDA. Hoàn toàn tương thích với quy trình vệ sinh tại chỗ CIP (Clean-in-Place) và tiệt trùng SIP (Sterilize-in-Place).

Mouvex SLS Series: Dòng bơm tiêu chuẩn và phổ biến nhất trong các nhà máy sữa, sô-cô-la, nước giải khát, kem dưỡng và thuốc mỡ.

Mouvex SLS Series (H-Flo): Phiên bản cải tiến cho lưu lượng lớn hơn, tối ưu hơn cho các dây chuyền chiết rót tốc độ cao.

Mouvex Micro C Series: Dòng bơm đĩa lệch tâm kích thước nhỏ (micro), chuyên dùng để định lượng hoặc bơm các chất lỏng có lưu lượng thấp với độ chính xác cực cao.

Phân khúc Công nghiệp / Hóa chất (Industrial)

Thân Bơm đĩa lệch tâm Mouvex thường bằng gang, thép đúc hoặc inox công nghiệp, chuyên trị các chất độc hại, ăn mòn hoặc có độ nhớt từ trung bình đến rất cao.

Mouvex C Series: Dòng bơm công nghiệp không seal huyền thoại của hãng, áp dụng cho dung môi, polyme, mực in, chất kết dính, axit/kiềm.

Mouvex A Series: Thiết kế cơ học bền bỉ bằng gang đúc cho các ứng dụng tải nặng, trung chuyển dầu khí, hóa chất công nghiệp năng suất lớn, chịu được áp suất ngược cao.

Bảng tóm tắt thông số kỹ thuật chung

Thông số	Khoảng dao động (Tùy model)
Lưu lượng (Flow rate)	Từ vài trăm lít/giờ đến hơn 70\ m3/h
Áp suất sai áp (Differential Pressure)	Lên tới 10 bar – 16 bar (tùy dòng công nghiệp hay vệ sinh)
Độ nhớt tối đa (Max Viscosity)	Lên đến hơn 10.000\ cSt (bơm được chất đặc sệt ở tốc độ tua chậm)
Nhiệt độ hoạt động	Thông thường từ -10 độ C đến hơn 100 độ C (dòng đặc biệt chịu tới 150 độ C



Lưu ý khi sử dụng Bơm đĩa lệch tâm Mouvex

Bơm đĩa lệch tâm Mouvex là dòng bơm phân khúc cao cấp với độ bền và hiệu suất vượt trội. Tuy nhiên, do sở hữu nguyên lý chuyển động cơ học khít khao và thiết kế không seal (seal-less) đặc thù, việc vận hành, bảo dưỡng dòng bơm này đòi hỏi một số lưu ý nghiêm ngặt để tránh các sự cố hư hỏng đáng tiếc và tối ưu hóa tuổi thọ thiết bị.

Kiểm soát tạp chất rắn trong chất bơm (Lưu ý quan trọng nhất)

Nguyên lý đĩa lệch tâm đòi hỏi khoảng cách (clearance) giữa đĩa bơm (Disc) và buồng bơm (Stator) cực kỳ nhỏ và khít để tạo lực hút chân không.

Nguy cơ: Nếu chất lỏng chứa các hạt rắn lớn, cứng hoặc sắc nhọn (như cát, bavia kim loại, xỉ hàn…), chúng sẽ bị kẹt vào giữa đĩa và buồng bơm, gây cào xước, tạo vết rãnh sâu làm mất áp suất hoặc gây kẹt cứng bơm hoàn toàn.

Biện pháp: Luôn luôn lắp đặt bộ lọc Y (Strainer) hoặc bộ lọc rác thích hợp ở ngay đầu ống hút của bơm. Thường xuyên kiểm tra và vệ sinh lưới lọc để tránh tắc nghẽn dòng vào.

Giám sát độ mỏi và bảo vệ ống màng Bellows

Bơm Mouvex loại bỏ phớt cơ khí bằng cách sử dụng ống bọc màng (Bellows) bằng kim loại hoặc cao su để cách ly hoàn toàn trục truyền động với chất bơm.

Nguy cơ: Ống màng phải chịu lực uốn liên tục theo chu kỳ lệch tâm của trục. Nếu bơm vận hành vượt quá áp suất thiết kế, bị hiện tượng búa nước (water hammer), hoặc chạy ở tốc độ quá cao trong thời gian dài, ống màng có thể bị mỏi và rách, dẫn đến chất lỏng tràn vào khoang chứa dầu/động cơ gây hư hỏng nặng.

Biện pháp:

Tuân thủ nghiêm ngặt giới hạn áp suất sai áp (Differential Pressure) và tốc độ vòng quay (RPM) theo catalog của từng model.

Cài đặt hệ thống cảm biến giám sát áp suất hoặc cảm biến rò rỉ khoang bellows (nếu có tùy chọn) để dừng bơm ngay khi có sự cố chớm xảy ra.

Thận trọng với hiện tượng “Chạy khô” (Run-dry)

Mặc dù Mouvex được quảng cáo là có khả năng tự mồi khô và chạy khô an toàn nhờ không có phớt cơ khí để sinh nhiệt gây cháy, nhưng khả năng này luôn có giới hạn.

Lưu ý: Bơm chỉ có thể chạy khô trong một khoảng thời gian ngắn quy định (ví dụ: khi bắt đầu mồi hút chất lỏng từ bồn ngầm hoặc khi chạy vét cạn đường ống ở cuối chu kỳ).

Không được phép để bơm chạy không tải hoàn toàn trong nhiều giờ liên tục, vì ma sát khô giữa đĩa và buồng bơm vẫn sinh nhiệt, có thể làm giãn nở kim loại cục bộ dẫn đến kẹt biên.

Lưu ý khi thực hiện quy trình CIP (Vệ sinh tại chỗ)

Đối với các dòng bơm thực phẩm/dược phẩm như Mouvex SLS, hãng thiết kế cấu tạo cho phép dòng lưu chất tẩy rửa CIP đi qua dễ dàng mà không cần tháo rời bơm.

Lưu ý khi mở van: Trong quá trình CIP, áp suất và lưu lượng dòng chất tẩy rửa thường rất lớn. Cần đảm bảo bơm được dừng hoạt động đúng cách và các van bypass hoặc van hệ thống được mở hoàn toàn theo đúng quy trình để dòng CIP đi xuyên qua bơm thuận lợi.

Sốc nhiệt: Nếu nhà máy chuyển đột ngột từ chất bơm lạnh sang dòng CIP bằng nước nóng/hơi nóng (hoặc ngược lại), sự co giãn nhiệt đột ngột của đĩa và buồng bơm có thể gây bó kẹt. Nên tăng/giảm nhiệt độ từ từ.

Kiểm tra và thay thế phụ tùng định kỳ

Bơm Mouvex rất bền, nhưng đĩa bơm và buồng bơm là các chi tiết hao mòn theo thời gian (đặc biệt khi bơm chất có độ nhớt cao hoặc độ ma sát lớn).

Theo dõi hiệu suất: Khi nhận thấy lưu lượng bơm bị sụt giảm dần hoặc khả năng hút kiệt đường ống (Product Recovery) không còn triệt để như trước, đó là dấu hiệu cho thấy khoảng hở giữa đĩa và buồng bơm đã bị mòn rộng ra.

Bảo dưỡng: Cần lập kế hoạch mở tháo kiểm tra định kỳ (theo số giờ vận hành của nhà sản xuất khuyến cáo) để thay thế đĩa hoặc định vị lại vị trí, đảm bảo bơm luôn đạt hiệu suất tối ưu.

Để biết thêm thông tin chi tiết về Bơm đĩa lệch tâm Mouvex, bơm Mouvex, phụ tùng bơm Mouvex vui lòng liên hệ trực tiếp tới công ty chúng tôi
