Bơm cao áp HiP – Tạo áp cho thử nghiệm và truyền động thủy lực

Bơm cao áp HiP cung cấp nguồn áp lực cho thử áp, kiểm tra độ bền thiết bị, căng bu lông và vận hành cơ cấu thủy lực. Danh mục của hãng gồm bơm chất lỏng dẫn động khí nén, bộ nguồn tích hợp, bơm tạo áp bằng tay và hệ thống kết hợp bộ tăng áp.

Điểm cần xác định khi chọn bơm là lưu lượng tại áp suất làm việc. Một bơm đạt áp suất cực đại cao chưa chắc đáp ứng thời gian nạp hoặc tốc độ vận hành mà hệ thống yêu cầu.

Từ nạp chất lỏng đến đạt áp suất thử

Một chu trình thử áp thường bắt đầu bằng việc nạp chất lỏng vào đối tượng thử, sau đó tăng áp và duy trì áp suất trong thời gian quy định. Mỗi giai đoạn đặt ra yêu cầu khác nhau đối với bơm.

Ở giai đoạn nạp, lưu lượng quyết định thời gian điền đầy đường ống hoặc bình chứa. Khi tăng áp, khả năng tạo áp và lưu lượng còn lại tại áp suất mục tiêu trở nên quan trọng. Đến giai đoạn giữ áp, cần kiểm soát độ kín của đối tượng thử, van cô lập và các kết nối.

Vì vậy, lựa chọn bơm thử áp HiP cần dựa trên thể tích đối tượng thử, áp suất mục tiêu và thời gian tăng áp mong muốn. Chỉ cung cấp áp suất tối đa sẽ chưa đủ để xác định cấu hình phù hợp.

Các dòng bơm cao áp HiP và cấu hình tiêu biểu

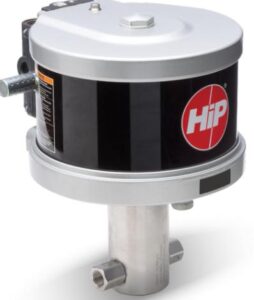

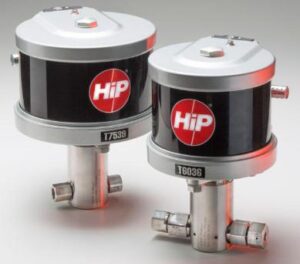

Bơm cao áp HiP T-Series: bơm chất lỏng dẫn động khí nén

T-Series là dòng bơm cao áp khí nén HiP, sử dụng khí nén để dẫn động cụm piston bơm chất lỏng. Danh mục chính hãng có nhiều tỷ số tăng áp, với cấu hình cao nhất được công bố đến 68.000 psi, khoảng 4.688 bar.

Các model dưới đây thể hiện những mức áp suất khác nhau trong cùng dòng sản phẩm:

Các mức trên phải được đọc cùng giới hạn khí nén đầu vào và cấu hình của từng bơm. Tên model chưa phải mã đặt hàng đầy đủ

Sprague: nhiều lựa chọn về tỷ số và lưu lượng

Trong danh mục HiP, bơm Sprague sử dụng piston khí có diện tích lớn để dẫn động piston chất lỏng có diện tích nhỏ. Cơ chế này chuyển năng lượng khí nén thành áp suất thủy lực cao.

Nhóm Sprague High Flow có các thiết kế hai đầu hoặc tác động kép, với dòng sản phẩm đạt áp suất đến 20.000 psi. Hãng giới thiệu nhóm này cho ứng dụng với nước, dầu và hóa chất; khả năng sử dụng với môi chất cụ thể vẫn cần kiểm tra theo vật liệu của cấu hình được chọn.

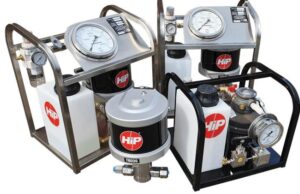

Bộ nguồn T-Series và hệ thống PS-150

Khi cần một cụm cấp áp tích hợp, có thể xem xét T-Series Pump Power Packs. Hãng giới thiệu nhóm bộ nguồn này cho căng bu lông, thử áp, ép, kích nâng, truyền động van và các ứng dụng thủy lực khác. Thành phần và phụ kiện cần được xác nhận theo cấu hình đặt hàng.

Với yêu cầu siêu cao áp, PS-150 là hệ thống kết hợp bơm thủy lực dẫn động khí nén với bộ tăng áp, được thiết kế tạo áp đến 150.000 psi. Đây là thông số của hệ thống phối hợp, không phải mức áp suất áp dụng cho mọi bơm HiP độc lập.

Phân Loại Các Dòng Bơm cao áp HiP & Tăng Áp HiP

Bơm Chất Lỏng Dẫn Bằng Khí Nén (Air-Driven Liquid Pumps)

Đây là dòng bơm phổ biến nhất của HiP, sử dụng khí nén công nghiệp (30 – 100 psi) tác động lên piston diện tích lớn để đẩy piston nhỏ hơn, tạo ra áp suất thủy lực đầu ra cực lớn (nguyên lý nhân áp).

Dòng T-Series (HiP T-Series Pumps): Thiết kế mô-đun cải tiến, hoạt động không cần chất bôi trơn khí nén, áp suất đầu ra lên đến 68.000 psi (~4.689 bar).

Dòng Sprague (Sprague Pumps – S-216-J / S-218): Dòng bơm chất lỏng chạy khí nổi tiếng về độ bền, tạo áp suất từ 500 psi đến 33.500 psi, dùng cho dầu, nước hoặc hóa chất.

Dòng SM Mini Pump: Thiết kế nhỏ gọn, di động, phù hợp cho các bộ thử áp lưu động hoặc không gian hẹp.

Đặc tính “Bubble-Tight Stall”: Khi áp suất thủy lực đạt mức cài đặt tương ứng với áp suất khí nén đầu vào, bơm sẽ tự động dừng (stall) mà không tiêu tốn thêm năng lượng hay sinh nhiệt, duy trì áp suất ổn định tuyệt đối.

Bộ Khuếch Đại Áp Suất Thủy Lực (Hydraulic Intensifiers)

Thiết kế tỉ lệ piston (ví dụ 10:1), sử dụng nguồn thủy lực áp suất thấp để khuếch đại lên mức áp suất cực cao lên tới 150.000 psi (~10.345 bar).

Chuyên dùng cho các ứng dụng đòi hỏi áp lực siêu khủng như thử bền phá hủy (burst testing), ép thủy tĩnh (HIP – Hot/Cold Isostatic Pressing), máy cắt tia nước (waterjet).

Bơm Tăng Áp Khí (Gas Boosters)

Dùng khí nén để nén và tăng áp suất các loại khí (Hydrogen H_2, Nitrogen N_2, Helium He, Argon, CO_2,…) lên đến 60.000 psi (~4.137 bar).

Thiết kế khoang nén tách biệt, không dùng dầu (oil-free), đảm bảo khí nén không bị nhiễm bẩn/dầu.

Bơm Tay Cao Áp (Manual / Hand Pumps)

Van/bơm thao tác bằng tay (ví dụ Model 94301) tạo áp suất lên tới 10.000 – 30.000 psi.

Thường dùng để hiệu chuẩn thiết bị, kiểm tra áp suất rò rỉ tại hiện trường nơi không có sẵn nguồn khí nén hay điện.

Trạm Bơm Nguồn Thủy Lực Đóng Gói (Packaged Power Systems / Hydrotest Units)

Cụm hệ thống hoàn chỉnh tích hợp sẵn: Bơm khí nén HiP, van needle, van xả áp, đồng hồ đo áp, bình chứa dung dịch và khung bảo vệ inox.

Sẵn sàng kết nối để sử dụng ngay tại công trường hoặc phòng thử nghiệm.

Cách Bơm cao áp HiP tạo ra áp suất cao

Nguyên lý cơ bản dựa trên chênh lệch diện tích giữa piston dẫn động và piston chất lỏng. Khi khí nén tác động lên piston lớn, lực được truyền sang piston nhỏ để đẩy chất lỏng ra ở áp suất cao hơn.

Có thể biểu diễn gần đúng:

Áp suất chất lỏng đầu ra ≈ Áp suất khí dẫn động × Tỷ số tăng áp

Ví dụ, hãng sử dụng model Sprague S-216-J-10 để minh họa tỷ số khoảng 10:1. Với khí dẫn động 100 psi, áp suất chất lỏng cực đại tương ứng khoảng 1.000 psi; khi giảm khí dẫn động xuống 80 psi, giá trị tương ứng khoảng 800 psi.

Quan hệ này giúp hiểu cách điều chỉnh áp, nhưng không thay thế đường đặc tính vận hành. Khi bơm đang cấp dòng, áp suất và lưu lượng thực tế còn phụ thuộc nguồn khí, điều kiện hút và tổn thất trong hệ thống.

Tỷ số cao ảnh hưởng đến khả năng cấp dòng

Tỷ số tăng áp cần phù hợp với áp suất mục tiêu. Trong cùng dòng bơm, các cấu hình tạo áp cao hơn thường có thể tích chất lỏng mỗi hành trình nhỏ hơn.

Khi chọn bơm cao áp HiP cho bình thử có thể tích lớn, cần xem cả lưu lượng ở giai đoạn nạp và ở áp suất thử. Cấu hình phù hợp phải đáp ứng được chu trình làm việc, thay vì chỉ đạt một giá trị áp suất cực đại.

Môi chất quyết định vật liệu làm kín

Bơm nước thử áp, bơm dầu thủy lực và bơm hóa chất có yêu cầu vật liệu khác nhau. Cần kiểm tra các bộ phận tiếp xúc chất lỏng, gồm thân buồng bơm, piston, van một chiều và bộ làm kín.

T-Series có các lựa chọn seal như NBR, FKM, EPR và FFKM trên những model tương ứng. Không phải mọi model đều có đầy đủ tất cả lựa chọn. Chẳng hạn, mã T7510-100-NBR-00 thể hiện một cấu hình T7510 với tỷ số 100:1 và seal NBR.

Việc chọn seal phải dựa trên tên môi chất, nồng độ và nhiệt độ vận hành. Đối với hệ thống yêu cầu độ sạch cao, cần bổ sung yêu cầu về nhiễm bẩn và điều kiện làm sạch trước khi xác định cấu hình bơm.

Chuẩn bị nguồn khí và đường chất lỏng

Nguồn khí dẫn động

Nguồn khí cần đáp ứng cả áp suất lẫn lưu lượng tiêu thụ. Đường khí nhỏ hoặc nguồn cấp thiếu lưu lượng có thể khiến bơm tăng áp chậm.

Cụm xử lý khí phải phù hợp với hướng dẫn của từng dòng. HiP phân biệt bơm Sprague loại J cần bộ bôi trơn và loại JN không bôi trơn; vì vậy không nên áp dụng cùng một cách chuẩn bị khí cho mọi model.

Đường hút và đường cao áp

Đường hút cần cấp đủ chất lỏng, hạn chế lọt khí và tránh tạp chất đi vào buồng bơm. Đường xả phải sử dụng van, tubing, đầu nối và thiết bị đo có cấp áp suất phù hợp.

Đối với hệ thống thử áp, nên xác định rõ vị trí đo, van cô lập, đường xả áp và phương án bảo vệ quá áp trong thiết kế. Áp suất cho phép của toàn cụm phụ thuộc vào từng thành phần trên đường chịu áp.
