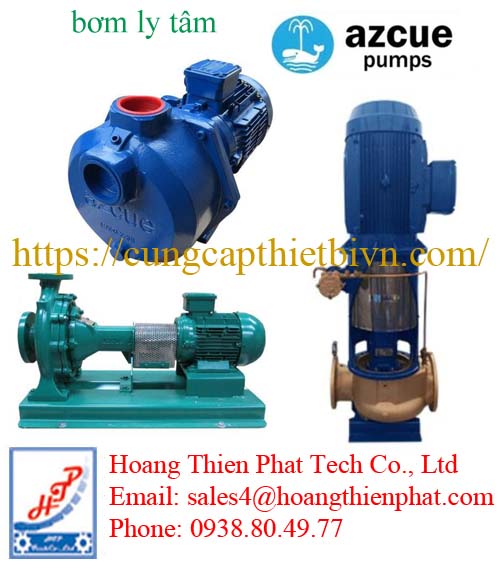

Bơm ly tâm AZCUE – Các dòng AN, MN, CM, LN và CA cho nhà máy, tàu biển

Bơm ly tâm AZCUE được sử dụng trong các hệ thống cấp nước, tuần hoàn làm mát và vận chuyển chất lỏng phù hợp. Danh mục sản phẩm gồm nhiều kiểu bố trí: trục ngang, trục đứng inline, kết cấu monobloc và bơm tự mồi. Sự đa dạng này giúp lựa chọn bơm theo cả yêu cầu thủy lực lẫn không gian lắp đặt.

Với hệ thống mới, điều cần xác định là lưu lượng và cột áp tại điểm làm việc. Với hàng thay thế, kích thước chân đế, hướng mặt bích và cấu hình động cơ cũng quan trọng không kém. Bơm ly tâm AZCUE cần được đối chiếu theo đúng dòng và model để bảo đảm phù hợp với đường ống hiện hữu.

Đặc điểm nổi bật của Bơm ly tâm AZCUE

Tiêu chuẩn hàng hải khắt khe: Đạt đầy đủ các chứng nhận từ các tổ chức kiểm định hàng hải hàng đầu thế giới như ABS, DNV, Lloyd’s Register, BV, GL, ClassNK, RINA, KR…

Thiết kế mô-đun & Nhỏ gọn: Tối ưu hóa không gian lắp đặt trong khoang máy tàu (engine room), dễ tháo lắp bảo trì (kiểu Back Pull-Out).

Vật liệu cao cấp chống ăn mòn:

Thân bơm (Casing): Gang đúc (Cast Iron), Gang cầu (Ductile Iron), Đồng (Bronze), Thép không gỉ (Stainless Steel AISI 316), hoặc Đồng nhôm (Aluminum Bronze) chuyên dùng cho nước biển.

Cánh bơm (Impeller): Thường làm bằng Đồng/Đồng nhôm hoặc Inox 316 để chống xâm thực (cavitation) và ăn mòn hóa học/nước mặn.

Trục bơm & Phớt: Trục Inox cao cấp, phớt cơ khí (Mechanical Seal) chịu nhiệt và ăn mòn cao.

Bơm ly tâm AZCUE theo kiểu kết cấu

AZCUE Việt Nam cung cấp nhiều nhóm bơm ly tâm phục vụ những cách bố trí khác nhau. Các tên dòng dưới đây là cơ sở ban đầu để tìm sản phẩm; cấu hình cụ thể vẫn cần được kiểm tra bằng catalog và bản vẽ.

AZCUE AN – Dòng trục ngang có nhiều model cụ thể

Bơm ly tâm AZCUE AN là nhóm bơm trục ngang một tầng, kết nối động cơ qua khớp nối rời. Kết cấu này cho phép bố trí đầu bơm và động cơ trên bệ chung, thuận tiện đối chiếu tại các hệ thống sử dụng cụm bơm truyền thống.

Một số model tiêu biểu trong dòng AN gồm:

Các mã trên thể hiện những kích thước thủy lực khác nhau trong cùng dòng. Chẳng hạn, AZCUE AN 40/125 và AN 40/200 không thể được xem là tương đương chỉ vì cùng nhóm AN 40.

Tốc độ quay và đường kính cánh thực tế tiếp tục ảnh hưởng đến đường đặc tính. Khi mua bơm ly tâm AZCUE AN thay thế, cần đối chiếu thông tin trên tem và điểm làm việc trước khi xác nhận công suất động cơ.

MN và CP cho cụm bơm gọn hơn

Bơm ly tâm AZCUE MN có kết cấu monobloc, phù hợp để xem xét khi hệ thống cần hạn chế chiều dài cụm bơm. So với phương án khớp nối rời, cách bố trí này có đặc điểm lắp đặt và bảo dưỡng khác, cần được đánh giá cùng không gian thực tế.

Dòng AZCUE CP thuộc nhóm bơm ly tâm nhỏ, nối trực tiếp với động cơ. Khi chọn CP, người dùng vẫn cần kiểm tra lưu lượng, cột áp, vật liệu và điều kiện hút, thay vì chỉ dựa vào kích thước bên ngoài.

Với cả hai dòng, việc sử dụng cụm bơm nhỏ gọn cần đi cùng khoảng trống đủ để tháo đầu bơm, kiểm tra phớt và tiếp cận động cơ.

CM và LN trong hệ thống đường ống inline

Ở khu vực hạn chế diện tích sàn, bơm ly tâm AZCUE trục đứng mang đến một hướng bố trí khác. Các dòng CM và LN có dạng inline, giúp tổ chức cụm bơm theo tuyến đường ống tương ứng.

AZCUE CM có cấu hình khớp nối mềm, còn LN là một dòng trục đứng inline riêng trong danh mục. Khi thay thế giữa các dòng, cần kiểm tra bản vẽ thay vì mặc định kích thước lắp giống nhau.

Vị trí lắp phải có không gian phía trên để phục vụ tháo động cơ hoặc các bộ phận liên quan. Đồng thời, đường ống cần được đỡ phù hợp để hạn chế truyền tải trọng không mong muốn lên thân bơm.

AZCUE CA cho nhiệm vụ cần tự mồi

Bơm ly tâm AZCUE CA thuộc nhóm tự mồi. Dòng này được xem xét khi điều kiện hút và phương thức vận hành yêu cầu khả năng xử lý không khí trong quá trình mồi theo thiết kế của bơm.

Khả năng tự mồi không đồng nghĩa có thể vận hành khô tùy ý. Lượng chất lỏng nạp ban đầu, chiều cao hút, độ kín đường hút và trình tự khởi động phải tuân theo hướng dẫn của đúng model.

Khi tìm mua bơm ly tâm AZCUE CA, cần cung cấp thêm điều kiện phía hút. Một yêu cầu chỉ có lưu lượng và cột áp chưa phản ánh đầy đủ khả năng tự mồi tại vị trí lắp thực tế.

Điểm làm việc quyết định cấu hình bơm

Lưu lượng và cột áp phải được xác định cùng nhau

Bơm ly tâm AZCUE hoạt động tại giao điểm giữa đường đặc tính bơm và đường đặc tính hệ thống. Vì vậy, lưu lượng tối đa và cột áp tối đa trong tài liệu không phải hai giá trị đạt đồng thời.

Yêu cầu chọn bơm nên thể hiện rõ lưu lượng cần cấp tại cột áp tương ứng. Với hệ thống có nhiều chế độ vận hành, cần cung cấp cả phạm vi thay đổi để đánh giá vùng làm việc phù hợp.

Tần số và tốc độ quay ảnh hưởng hiệu suất thủy lực

Cấu hình động cơ 50 Hz và 60 Hz có thể tạo tốc độ quay khác nhau. Khi tốc độ thay đổi, lưu lượng, cột áp và công suất yêu cầu cũng thay đổi.

Do đó, bơm ly tâm AZCUE lắp trên tàu hoặc thiết bị nhập khẩu cần được kiểm tra đúng điện áp, tần số và tốc độ. Không nên chọn động cơ chỉ theo số kW ghi trong một báo giá khác.

Môi chất quyết định vật liệu và bộ phận làm kín

Nước ngọt, nước biển và chất lỏng công nghệ có yêu cầu vật liệu khác nhau. Thân bơm, cánh, trục và phớt phải được lựa chọn theo tính chất môi chất, nhiệt độ và điều kiện vận hành.

Nếu chất lỏng có hạt rắn, độ nhớt đáng kể hoặc tính ăn mòn, cần đánh giá riêng. Một model bơm ly tâm AZCUE được chọn cho nước sạch chưa đủ cơ sở để sử dụng cho môi chất khác.

Ứng dụng trong nhà máy và hệ thống tàu biển

Trong nhà máy, bơm ly tâm AZCUE có thể phục vụ cấp nước công nghệ, tuần hoàn nước làm mát và vận chuyển chất lỏng giữa các khu vực. Cấu hình bơm cần phù hợp với mức tải và yêu cầu vận hành liên tục của từng hệ thống.

Trên tàu biển, bơm có thể được lựa chọn cho các nhiệm vụ nước ngọt, nước biển, tuần hoàn hoặc các hệ thống phụ trợ phù hợp. Yêu cầu đăng kiểm và hồ sơ kỹ thuật cần được xác định ngay khi hỏi giá.

Với hệ thống chữa cháy hoặc nhiệm vụ đặc thù, việc lựa chọn phải dựa trên yêu cầu thiết kế và chứng nhận tương ứng. Không thể áp dụng chung khả năng của một dòng bơm cho tất cả nhiệm vụ.
