Mô tả

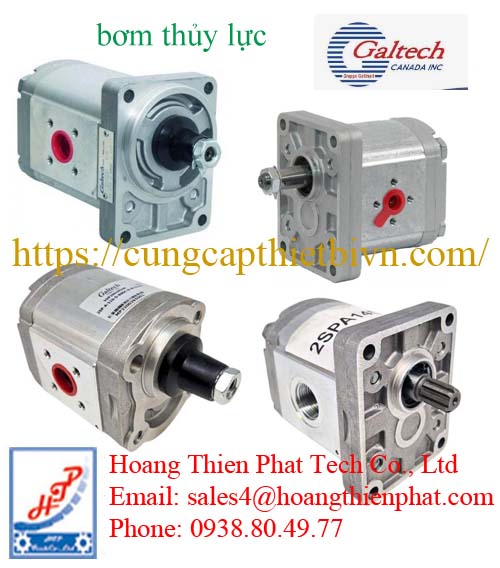

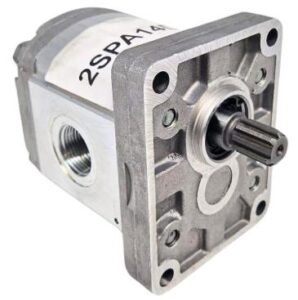

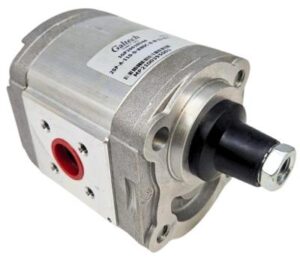

Bơm thủy lực GALTECH 2SP A26 S 10G – Đầu bơm bánh răng cho bộ nguồn thủy lực

Bơm thủy lực GALTECH 2SP A26 S 10G là đầu bơm bánh răng ngoài thuộc dòng 2SP của GALTECH. Thiết bị có dung tích riêng 26 cm³/vòng, nhận chuyển động từ trục dẫn động để tạo dòng dầu cấp cho hệ thống thủy lực.

Đối với bộ nguồn đang sử dụng bơm GALTECH, việc xác định đúng model giúp kiểm tra khả năng thay thế và hạn chế sai lệch khi lắp đặt. Bên cạnh dung tích riêng, bơm thủy lực GALTECH 2SP A26 S 10G cần được đối chiếu đầy đủ về trục, mặt bích, cổng dầu và chiều quay.

GALTECH 2SP A26 S 10G trong cụm truyền động thủy lực

Trong một bộ nguồn, đầu bơm là bộ phận chuyển năng lượng cơ học từ động cơ thành năng lượng của dòng dầu. Dầu đi từ thùng chứa qua đường hút, được bơm đưa đến cụm van, sau đó phân phối tới xi lanh hoặc mô tơ thủy lực.

Bơm thủy lực GALTECH 2SP A26 S 10G đảm nhiệm việc cấp lưu lượng cho mạch. Tốc độ chuyển động của cơ cấu chấp hành phụ thuộc vào lượng dầu nhận được, trong khi áp suất hình thành theo sức cản của tải và điều kiện vận hành.

Vì vậy, đánh giá đầu bơm cần đặt trong mối liên hệ với toàn bộ hệ thống. Một bơm có dung tích phù hợp vẫn cần động cơ đủ công suất, đường hút đáp ứng lưu lượng và van an toàn được thiết lập đúng.

Thông số nhận diện bơm thủy lực GALTECH 2SP A26 S 10G

Tên bơm thủy lực GALTECH 2SP A26 S 10G thường được viết có khoảng trắng để thuận tiện tìm kiếm. Khi hỏi giá hoặc đặt hàng, nên giữ cách ghi 2SP A26 S-10G và gửi kèm ảnh tem để nhà cung cấp đối chiếu.

Các ký hiệu cấu hình phía sau A26 không nên được lược bỏ. Đây là phần thông tin cần kiểm tra để bảo đảm đầu bơm được cung cấp phù hợp với vị trí lắp đặt thực tế.

Lưu lượng của đầu bơm dung tích 26 cm³/vòng

Dung tích riêng là lượng dầu dịch chuyển theo lý thuyết trong mỗi vòng quay. Với bơm thủy lực GALTECH 2SP A26 S 10G, dung tích 26 cm³/vòng tương đương 0,026 lít/vòng.

Ở tốc độ 1.000 vòng/phút, lưu lượng lý thuyết là 26 lít/phút. Khi tốc độ tăng lên 1.450 vòng/phút, giá trị tính toán đạt 37,7 lít/phút. Tại 1.500 vòng/phút, lưu lượng lý thuyết là 39 lít/phút.

Các giá trị trên giúp tính sơ bộ lưu lượng, không thay thế thông số thử nghiệm hoặc giới hạn tốc độ của bơm. Lưu lượng thực tế của bơm thủy lực GALTECH 2SP A26 S 10G còn chịu ảnh hưởng bởi rò rỉ nội bộ, áp suất, độ nhớt và nhiệt độ dầu.

Khi lựa chọn cho máy mới, cần xác định lưu lượng từ yêu cầu của cơ cấu chấp hành. Khi thay thế trên máy cũ, cần kiểm tra tốc độ dẫn động hiện hữu để tránh làm thay đổi tốc độ vận hành của máy.

Kết cấu bánh răng và đặc tính cấp dầu

Bơm thủy lực GALTECH 2SP A26 S 10G sử dụng hai bánh răng ăn khớp. Bánh răng chủ động nhận mô men từ trục bơm và truyền chuyển động sang bánh răng còn lại.

Dầu được tiếp nhận tại cửa hút, đi theo các khoang giữa răng và vỏ bơm rồi được đưa ra cửa đẩy. Quá trình này lặp lại theo chuyển động quay, tạo dòng dầu phục vụ mạch thủy lực.

Hiệu quả cấp dầu phụ thuộc vào tình trạng của các bề mặt làm việc và khe hở bên trong. Khi chi tiết bị mòn, lượng dầu rò rỉ nội bộ có thể tăng, làm giảm lưu lượng hữu ích, đặc biệt khi hệ thống vận hành dưới tải.

Do đó, hiện tượng máy chạy chậm khi có tải cần được kiểm tra bằng đo lưu lượng, áp suất và nhiệt độ. Chỉ dựa vào tiếng động hoặc cảm giác vận hành chưa đủ để kết luận đầu bơm bị hỏng.

Các vị trí cần đối chiếu khi thay đầu bơm GALTECH

Phần trục truyền động

Trục của bơm thủy lực GALTECH 2SP A26 S 10G phải tương thích với khớp nối hoặc cơ cấu dẫn động. Đường kính, chiều dài và dạng truyền mô men đều cần được xác nhận trước khi lắp.

Độ đồng tâm giữa động cơ và đầu bơm cũng ảnh hưởng đến vận hành. Khớp nối mòn hoặc lắp lệch có thể gây rung và tạo tải bất lợi lên cụm trục.

Mặt bích lắp đặt

Mặt bích cần phù hợp với đường kính định tâm và vị trí lỗ bắt bulông của giá đỡ. Nếu kích thước không tương thích, đầu bơm sẽ không thể lắp đúng dù có cùng dung tích riêng.

Khi thay bơm thủy lực GALTECH 2SP A26 S 10G, ảnh mặt bích và bản vẽ kích thước giúp kiểm tra nhanh hơn so với chỉ cung cấp tên dòng 2SP.

Đầu nối đường dầu

Cổng hút và cổng đẩy phải phù hợp với đầu nối, kích thước đường ống và hướng bố trí trong bộ nguồn. Việc dùng đầu chuyển cần được đánh giá để tránh thu hẹp đường dầu hoặc tạo lực cơ học lên thân bơm.

Chiều quay phải được đối chiếu theo quy ước của nhà sản xuất. Thông tin này cần ghi rõ hướng quan sát từ phía trục để tránh hiểu nhầm khi trao đổi.

Cách dùng bơm thủy lực GALTECH 2SP A26 S 10G

Bơm thủy lực GALTECH 2SP A26 S 10G cần được lắp vào mạch thủy lực và dẫn động bằng động cơ hoặc cơ cấu truyền động phù hợp. Đầu bơm không tự vận hành khi chưa có nguồn dẫn động.

Lắp bơm và kết nối đường dầu

Cố định bơm lên giá đỡ, bảo đảm trục bơm đồng tâm với trục dẫn động. Khớp nối phải đúng kích thước, tránh ép hoặc đóng mạnh lên đầu trục.

Nối cửa hút với thùng dầu, còn cửa đẩy nối vào đường áp suất của hệ thống. Phải xác định cửa dầu và chiều quay theo tem hoặc bản vẽ của đúng cấu hình 2SP A26 S-10G, không đoán theo vị trí cổng.

Đường hút cần kín, đủ tiết diện và hạn chế đoạn gấp khúc. Trong mạch phải có van an toàn phù hợp để giới hạn áp suất; không vận hành bơm với cửa đẩy bị khóa kín.

Chuẩn bị trước khi khởi động

Sử dụng dầu thủy lực có loại và độ nhớt phù hợp với hướng dẫn GALTECH. Kiểm tra mức dầu, độ sạch, đầu nối và tình trạng đường hút.

Cấp dầu vào bơm và đường hút theo hướng dẫn lắp đặt để hạn chế chạy khô. Không cho bơm thủy lực GALTECH 2SP A26 S 10G chạy khi chưa được cấp dầu.

Kiểm tra tốc độ dẫn động và giới hạn áp suất của đúng cấu hình trước khi chạy. Dung tích 26 cm³/vòng không phải thông số áp suất, cũng không đủ để chọn công suất động cơ.

Khởi động lần đầu

Cho bơm chạy ở trạng thái không tải hoặc áp suất thấp, với đường dầu hồi thông suốt theo thiết kế mạch. Theo dõi chiều quay, khả năng hút dầu, tiếng ồn và các vị trí rò rỉ.

Khi dầu lưu thông ổn định, tăng tải từng bước trong giới hạn cho phép. Nếu bơm không hút dầu, phát tiếng rít lớn, rung mạnh hoặc nóng nhanh, dừng máy để kiểm tra thay vì tiếp tục chạy.

Theo dõi khi vận hành

Quan sát áp suất, nhiệt độ dầu và tốc độ chuyển động của cơ cấu chấp hành. Tiếng ồn tăng, dầu có bọt hoặc chuyển động giật có thể liên quan đến hút khí, thiếu dầu hoặc đường hút bị cản trở.

Thay dầu và bảo dưỡng bộ lọc theo điều kiện sử dụng. Giữ dầu sạch giúp hạn chế mài mòn bên trong bơm thủy lực GALTECH 2SP A26 S 10G.

Dừng máy và bảo dưỡng

Dừng nguồn dẫn động, cô lập nguồn điện và xả hết áp suất còn lại trong mạch trước khi tháo đường dầu hoặc đầu bơm. Không siết, tháo đầu nối khi hệ thống đang có áp.

Dầu thủy lực và điều kiện cấp dầu

Để bơm thủy lực GALTECH 2SP A26 S 10G làm việc ổn định, đường hút cần kín và bảo đảm dầu đi vào thuận lợi. Mức dầu thấp, đầu nối hút bị hở hoặc đường hút bị cản trở có thể khiến bơm hoạt động ồn và cấp dầu không ổn định.

Độ sạch của dầu ảnh hưởng trực tiếp đến các bề mặt làm việc. Hạt bẩn có thể gây mài mòn, từ đó làm tăng tổn thất và giảm hiệu quả của đầu bơm.

Nhiệt độ dầu cần được theo dõi trong quá trình vận hành. Nếu dầu nóng lên bất thường, cần kiểm tra tải, van an toàn, khả năng làm mát và tổn thất trong mạch trước khi quyết định thay bơm.
