Mô tả

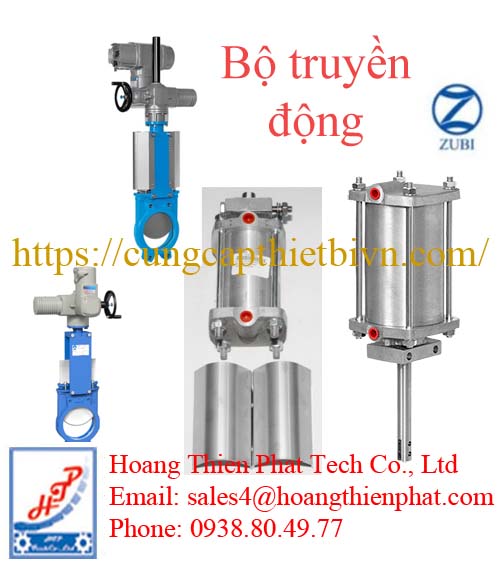

Bộ truyền động ZUBI chính hãng

Bộ truyền động ZUBI (ZUBI Actuator) là thiết bị truyền lực giúp điều khiển van đóng hoặc mở bằng năng lượng khí nén, điện hoặc thủy lực thay cho thao tác bằng tay. Khi kết hợp với van cổng dao ZUBI , van cửa phai hoặc các loại van đặc biệt của ZUBI, bộ truyền động giúp hệ thống vận hành nhanh chóng, chính xác và dễ dàng tích hợp với PLC hoặc hệ thống SCADA.

Thiết bị được chế tạo với khả năng làm việc ổn định trong môi trường bụi, độ ẩm cao hoặc chứa hóa chất ăn mòn, phù hợp với điều kiện vận hành liên tục của nhà máy.

Cấu tạo của Bộ truyền động van ZUBI

Một bộ truyền động van ZUBI thường bao gồm thân truyền động bằng hợp kim hoặc thép phủ sơn epoxy chống ăn mòn, trục truyền lực, piston hoặc mô tơ điện, cơ cấu truyền động, gioăng làm kín và bộ giới hạn hành trình. Tùy theo yêu cầu, sản phẩm có thể tích hợp van điện từ, hộp công tắc hành trình, bộ định vị tuyến tính (Positioner), bộ điều khiển thông minh hoặc tay quay khẩn cấp.

Thiết kế theo tiêu chuẩn ISO giúp việc lắp đặt và thay thế trở nên thuận tiện.

Các dòng Bộ truyền động ZUBI

Bộ Truyền Động Khí Nén ZUBI (Pneumatic Actuators)

Đây là dòng truyền động phổ biến nhất của Zubi, chuyên dùng trong các hệ thống tự động hóa tốc độ cao, đóng mở nhanh và tần suất liên tục.

Phân loại:

Tác động kép (Double-Acting): Sử dụng áp lực khí nén để cả đóng và mở van. Đây là tùy chọn tiêu chuẩn giúp tối ưu kích thước và lực mô-men xoắn.

Tác động đơn / Lò xo tự hồi (Single-Acting / Spring Return): Sử dụng khí nén để mở (hoặc đóng) và dùng lực lò xo nội bộ để đưa van về vị trí an toàn (Fail-Safe) khi mất nguồn khí nén.

Cấu tạo & Vật liệu:

Thân xi lanh: Thường làm bằng nhôm đúc anodized hoặc ống inox (tùy thuộc vào môi trường ăn mòn).

Trục và Piston: Thép carbon mạ chrome hoặc thép không gỉ, tích hợp vòng đệm cao cống mài mòn cao để ngăn rò rỉ khí.

Phụ kiện tích hợp (Accessories): Có thể lắp thêm van điện từ (Solenoid Valve), bộ định vị tuyến tính (Positioner 4-20mA), công tắc giám sát hành trình (Limit Switch Box) hoặc bộ lọc khí nén.

Bộ Truyền Động Điện ZUBI (Electric Actuators)

Dành cho các ứng dụng đòi hỏi kiểm soát hành trình chính xác, điều khiển từ xa qua tủ PLC hoặc các hệ thống không có sẵn nguồn khí nén.

Chế độ điều khiển: * ON/OFF: Đóng hoặc mở hoàn toàn.

Tuyến tính (Modulating): Tiết lưu dòng chảy theo tỷ lệ (nhận tín hiệu điều khiển 4-20mA hoặc 0-10V).

Tiêu chuẩn bảo vệ: Thường đạt chuẩn IP67/IP68 chống nước, chống bụi. Có sẵn tùy chọn phòng nổ (Explosion-proof – ATEX) cho môi trường hóa chất, dầu khí hoặc hầm mỏ.

Tính năng an toàn: Tích hợp bộ ngắt lực quá tải (Torque switches) để bảo vệ đĩa van không bị kẹt hay cong vênh khi gặp vật cản lớn, kèm theo vô lăng phụ (Manual Override) để vận hành bằng tay khi mất điện.

Bộ Truyền Động Bằng Tay (Manual Actuators)

Phù hợp cho các vị trí van ít khi phải đóng mở, hoặc dùng làm cơ cấu dự phòng.

Tay quay vô lăng (Handwheel): Dạng trục ren cơ bản (Rising stem hoặc Non-rising stem). Vận hành êm, lực đóng cắt chắc chắn nhờ ren hệ mét bước mịn.

Hộp số giảm tốc (Gearbox): Sử dụng cơ cấu bánh răng hành tinh hoặc bánh vít để giảm lực tay quay. Rất cần thiết cho các dòng van dao Zubi kích thước lớn (từ DN300 trở lên) để giảm tải cho nhân công vận hành.

Tay gạt (Lever / Chainwheel): * Tay gạt: Đóng mở nhanh bằng góc 90 độ (thường thấy trên van bướm hoặc van dao nhỏ).

Xích kéo (Chainwheel): Gắn vô lăng kết hợp dây xích kéo, chuyên dùng cho các vị trí van lắp đặt trên cao, ngoài tầm với trực tiếp.

Bộ Truyền Động Thủy Lực (Hydraulic Actuators)

Mặc dù ít phổ biến hơn dòng khí nén, nhưng bộ truyền động thủy lực Zubi là giải pháp bắt buộc cho các hệ thống đòi hỏi lực đóng/cắt cực lớn (như van dao cỡ đại DN1000 – DN1600 trong ngành thủy điện, xả bùn quặng đậm đặc, áp suất làm việc cao). Hệ thống này vận hành mượt mà và chịu được tải trọng nén rất lớn mà không bị hiện tượng đàn hồi như khí nén.

Tóm tắt tiêu chí lựa chọn Bộ truyền động ZUBI:

Loại truyền động	Tốc độ đóng/mở	Lực Moment / Lực đẩy	Ứng dụng tối ưu
Khí nén	Rất nhanh (1-3 giây)	Trung bình – Cao	Nhà máy giấy, xử lý nước thải, tự động hóa cao.
Điện	Chậm – Trung bình	Cao – Rất cao	Điều khiển tuyến tính, vị trí không có nguồn khí nén.
Hộp số / Tay quay	Chậm (Thủ công)	Phụ thuộc vào sức người	Vị trí bảo dưỡng, vận hành hộ đê, dự phòng sự cố.
Thủy lực	Trung bình	Cực kỳ cao	Ngành khai khoáng nặng, đập thủy điện, xi măng.

Thông số kỹ thuật điển hình Bộ truyền động ZUBI

Tùy từng dòng sản phẩm, bộ truyền động ZUBI có các thông số như:

Kiểu điều khiển: Khí nén, điện, thủy lực.

Góc quay hoặc hành trình: Theo loại van.

Áp suất khí nén: 4–8 bar.

Điện áp: 24VDC, 110VAC, 220VAC, 380VAC.

Cấp bảo vệ: IP65, IP67 hoặc cao hơn.

Nhiệt độ làm việc: -20°C đến +80°C hoặc theo yêu cầu.

Chuẩn lắp đặt: ISO 5211.

Lựa chọn Bộ truyền động ZUBI như thế nào?

Để lựa chọn đúng thiết bị, cần xác định loại van sử dụng, kích thước DN, mô-men xoắn hoặc lực truyền yêu cầu, nguồn năng lượng sẵn có, môi trường làm việc và chế độ điều khiển. Ngoài ra cũng cần xem xét yêu cầu về chống cháy nổ, tín hiệu phản hồi và khả năng tích hợp với hệ thống điều khiển tự động.

Việc lựa chọn đúng giúp kéo dài tuổi thọ của van, giảm chi phí bảo trì và đảm bảo an toàn trong quá trình vận hành.
