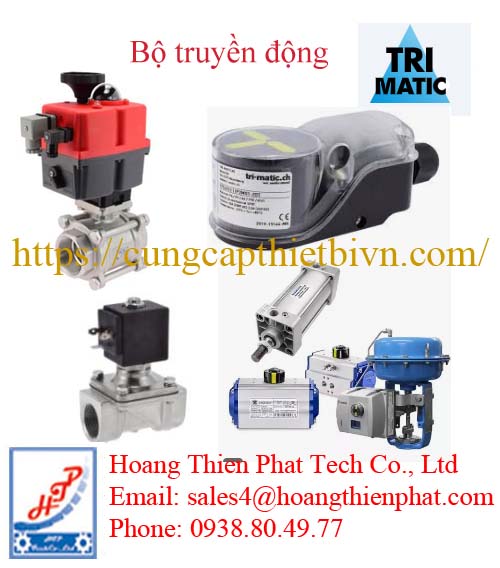

Bộ truyền động van TRI-MATIC

Bộ truyền động Van TRI-MATIC (TRI-MATIC Actuator / Stellantrieb) là nhóm thiết bị chấp hành chuyên dùng để tự động hóa việc đóng/mở hoặc điều tiết lưu lượng cho các loại van công nghiệp (van bi, van bướm, van màng).

Danh mục: Thiết bị truyền động Thẻ: đại lý TRI-MATIC tại Việt Nam, bộ truyền động điện TRI-MATIC, bộ truyền động khí nén TRI-MATIC, Bộ truyền động van TRI-MATIC, nhà cung cấp TRI-MATIC tại Việt Nam, TRI-MATIC actuator, TRI-MATIC Việt Nam, TRI-MOTORVALVE

Mô tả
Đánh giá (0)

Mô tả

Bộ truyền động van TRI-MATIC

Bộ truyền động van TRI-MATIC là nhóm thiết bị được sử dụng để tự động hóa quá trình đóng, mở và điều khiển vị trí của van trong hệ thống đường ống công nghiệp. Sản phẩm thuộc danh mục giải pháp van và tự động hóa của TRI-MATIC AG – Thụy Sĩ, phục vụ các hệ thống cần thay thế thao tác vận hành van thủ công bằng tín hiệu điện hoặc khí nén.

TRI-MATIC không chỉ cung cấp actuator riêng lẻ mà còn phát triển các cụm van hoàn chỉnh, trong đó bộ truyền động TRI-MATIC được kết hợp với van bi hoặc các loại van phù hợp. Cách thiết kế này giúp người sử dụng lựa chọn đồng bộ giữa kích thước van, mô-men xoắn, nguồn điều khiển và điều kiện làm việc.

Các loại Bộ truyền động van TRI-MATIC

Danh mục tự động hóa van của TRI-MATIC có thể chia thành hai nhóm đáng chú ý là bộ truyền động điện và bộ truyền động khí nén. Mỗi loại hướng đến điều kiện vận hành khác nhau và có thể kết hợp với nhiều cấu hình van của hãng.

Bộ truyền động điện TRI-MATIC

Bộ truyền động điện TRI-MATIC sử dụng động cơ điện để tạo mô-men xoắn đóng hoặc mở van. Đây là giải pháp phù hợp tại những vị trí có nguồn điện nhưng không có sẵn hệ thống khí nén.

Một ví dụ trong danh mục hãng là actuator được sử dụng trên dòng TRI-MOTORVALVE INOX-S TM-A-62. Cụm này kết hợp van bi inox 2/2 ngã với bộ truyền động điện và được TRI-MATIC cung cấp cho nhiều kích thước đường ống khác nhau.

Bộ truyền động trên dòng TM-A-62 có nguồn cấp rộng 24–240 VAC hoặc 24–135 VDC, tùy cấu hình. Thiết kế actuator đạt IP67, hỗ trợ sử dụng trong nhiều môi trường công nghiệp cần khả năng bảo vệ phần điện tốt.

Dòng truyền động điện quay $90^\circ$ hoặc điều khiển tuyến tính:

Series TRI-POWER / TRI-ELEC:

Bộ truyền động van TRI-MATIC TRI-POWER 15 (Lực xoắn $15\text{ Nm}$ )

Bộ truyền động van TRI-MATIC TRI-POWER 35 (Lực xoắn $35\text{ Nm}$ )

Bộ truyền động van TRI-MATIC TRI-POWER 55 (Lực xoắn $55\text{ Nm}$ )

Bộ truyền động van TRI-MATIC TRI-POWER 100 (Lực xoắn $100\text{ Nm}$ )

Bộ truyền động van TRI-MATIC TRI-POWER 200 (Lực xoắn $200\text{ Nm}$ )

Ký hiệu cấu hình theo mã điện áp & tính năng:

Dạng đóng/mở On/Off: Thường có đuôi mã AC230V, DC24V hoặc AC24V.

Dạng điều khiển tuyến tính (Modulating): Tích hợp card điều khiển $4-20\text{ mA}$ / $0-10\text{ V}$ (ký hiệu mã kèm theo đuôi DPS hoặc POS).

Dạng có pin lưu điện (Fail-Safe): Ký hiệu mã kèm đuôi BSR (Battery Safety Return).

Bộ truyền động khí nén TRI-MATIC

Bộ truyền động khí nén TRI-MATIC sử dụng áp suất khí để tạo chuyển động quay điều khiển van. Loại actuator này thích hợp với các nhà máy đã có hệ thống khí nén trung tâm và yêu cầu chu kỳ đóng mở van thường xuyên.

Actuator khí nén có thể được kết hợp với van bi và các cụm van tự động của TRI-MATIC. Tùy cấu hình hệ thống, bộ truyền động có thể làm việc theo nguyên lý tác động kép hoặc sử dụng cơ cấu hồi vị phù hợp với yêu cầu an toàn của quá trình.

Dòng truyền động xoay $90^\circ$ chuẩn ISO 5211 / NAMUR, sử dụng phổ biến nhất cho van bi và van bướm:

Mã series chính: TRI-AIR / TRI-PNEU (hoặc series DA / SR)

Chế độ tác động:

DA (Double Acting): Tác động kép (ví dụ: DA 032, DA 052, DA 063, DA 075, DA 085, DA 105, DA 125, DA 140, DA 160, DA 210)

SR (Spring Return): Tác động đơn / Tự đóng bằng lò xo (ví dụ: SR 052, SR 063, SR 075, SR 085, SR 105, SR 125, SR 140)

Phiên bản vật liệu đặc biệt:

TRI-AIR Stainless Steel / INOX Series: Dành cho môi trường hóa chất, vi sinh (DA-SS / SR-SS)

TRI-AIR PTFE Coated: Phủ chống ăn mòn cho môi trường axit/kiềm.

Bộ phụ kiện điều khiển đồng bộ (Accessories)

Các phụ kiện bắt trực tiếp lên bộ truyền động khí nén TRI-MATIC:

Tên thiết bị	Mã Model / Series	Mô tả chức năng
Van điện từ Namur	TRI-NAMUR (MNH 310, MNH 510)	Van $3/2$ hoặc $5/2$ gá trực tiếp lên actuator
Hộp công tắc hành trình	TRI-SWITCH (Series MSK, APL-210N)	Báo vị trí đóng/mở về hệ thống điều khiển
Bộ định vị góc mở	TRI-POSITIONER (EP-1000, YT-1000)	Điều khiển góc mở tuyến tính $0-100\%$

TRI-MOTORVALVE – Cụm van điều khiển điện TRI-MATIC

Một trong những nhóm sản phẩm tiêu biểu cho giải pháp tự động hóa van của hãng là TRI-MOTORVALVE. Thay vì khách hàng phải tự lựa chọn actuator rồi ghép với van, TRI-MATIC cung cấp cụm van và bộ truyền động được cấu hình đồng bộ.

Bộ truyền động van TRI-MATIC Dòng TRI-MOTORVALVE INOX-S TM-A-62 sử dụng van bi inox và actuator điện. Hãng cung cấp phạm vi kích thước từ DN8 đến DN80, tạo khả năng lựa chọn cho nhiều đường ống khác nhau.

Áp suất làm việc tối đa của cụm van có thể đạt 70 bar tùy kích thước và cấu hình. Nhiệt độ môi chất được công bố trong khoảng -20°C đến +180°C, trong khi điều kiện nhiệt độ của actuator cần được đối chiếu riêng theo tài liệu kỹ thuật.

Khả năng điều khiển vị trí van

Bộ truyền động TRI-MATIC không chỉ phục vụ thao tác đóng hoàn toàn hoặc mở hoàn toàn. Một số cấu hình actuator điện còn có thể được trang bị chức năng điều khiển vị trí để đáp ứng hệ thống cần điều tiết quá trình.

TRI-MATIC đưa ra các tùy chọn tín hiệu như 4–20 mA và 0–10 V cho những cấu hình phù hợp. Nhờ đó, vị trí van có thể thay đổi theo tín hiệu từ PLC hoặc bộ điều khiển quá trình thay vì chỉ hoạt động ở hai trạng thái ON/OFF.

Khả năng này đặc biệt hữu ích khi cần kiểm soát lưu lượng hoặc điều chỉnh mức độ mở của van theo thông số vận hành thực tế.

Chức năng Fail-Safe trên Bộ truyền động TRI-MATIC

Trong một số hệ thống, trạng thái của van khi mất điện là yếu tố quan trọng. TRI-MATIC cung cấp tùy chọn Fail-Safe trên những cấu hình bộ truyền động điện phù hợp.

Chức năng này cho phép hệ thống đưa van về trạng thái an toàn đã xác định khi xảy ra sự cố nguồn. Tùy yêu cầu công nghệ, trạng thái an toàn có thể được thiết kế theo mục đích của hệ thống.

Khi đặt Bộ truyền động van TRI-MATIC, cần xác định ngay từ đầu hệ thống có yêu cầu Fail-Safe hay không vì cấu hình này liên quan trực tiếp đến actuator được lựa chọn.

Bộ truyền động TRI-MATIC kết hợp với van bi

Van bi là một trong những loại van phù hợp để kết hợp với actuator quay 90°. Khi bộ truyền động nhận tín hiệu, trục actuator quay và truyền mô-men xuống trục van, làm viên bi bên trong thay đổi vị trí.

TRI-MATIC có các giải pháp van bi tự động sử dụng cả điều khiển điện và khí nén. Cấu hình này được sử dụng khi hệ thống cần đóng mở nước, khí hoặc các lưu chất công nghiệp mà không cần người vận hành trực tiếp tại van.

Việc sử dụng cụm van và actuator đồng bộ cũng giúp giảm rủi ro lựa chọn bộ truyền động có mô-men không phù hợp với van.

Ứng dụng Bộ truyền động van TRI-MATIC

Bộ truyền động van TRI-MATIC có thể được sử dụng trong hệ thống xử lý nước, dây chuyền sản xuất, thiết bị OEM, hệ thống khí nén, máy đóng gói, hệ thống cấp và phân phối lưu chất cũng như các cụm đường ống tự động.

Trong hệ thống điều khiển trung tâm, actuator nhận lệnh từ PLC hoặc bộ điều khiển. Người vận hành có thể kiểm soát trạng thái van từ tủ điện thay vì phải đến từng vị trí để thao tác bằng tay.

Đối với dây chuyền vận hành liên tục, khả năng tự động hóa van còn hỗ trợ xây dựng trình tự hoạt động giữa bơm, cảm biến, van và các thiết bị khác.

Lựa chọn Bộ truyền động điện hay khí nén TRI-MATIC

Bộ truyền động điện TRI-MATIC phù hợp khi vị trí lắp đặt có nguồn điện và hệ thống không muốn đầu tư thêm đường khí nén. Actuator điện cũng thuận tiện khi cần tích hợp tín hiệu điều khiển vị trí hoặc giám sát trạng thái từ hệ thống trung tâm.

Bộ truyền động khí nén TRI-MATIC thích hợp với nhà máy có sẵn nguồn khí nén, đặc biệt tại những vị trí yêu cầu đóng mở van thường xuyên. Loại này có kết cấu vận hành khác actuator điện và cần lựa chọn theo áp suất khí cấp cũng như mô-men của van.

Không có loại actuator nào phù hợp cho mọi ứng dụng. Việc lựa chọn cần căn cứ vào nguồn năng lượng hiện có, tần suất vận hành, yêu cầu an toàn và hệ thống điều khiển của nhà máy.
