Mô tả

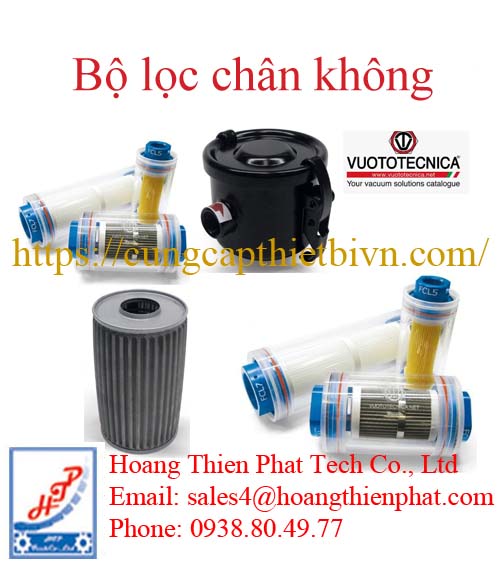

Bộ lọc chân không VUOTOTECNICA

Bộ lọc chân không VUOTOTECNICA (Vacuum Suction Filter) là thiết bị dùng để loại bỏ bụi, mạt kim loại, hơi nước ngưng và các tạp chất trong đường hút chân không trước khi không khí đi vào bơm chân không hoặc bộ tạo chân không. Việc lắp bộ lọc giúp bảo vệ bơm, kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và duy trì hiệu suất hút ổn định

Các dòng bộ lọc chân không Vuototecnica

Bộ lọc đường ống dạng chữ T (FC Series) – Phổ biến nhất cho Bơm

Đặc điểm: Thân và nắp bộ lọc được làm bằng thép tấm, sơn lớp chống oxy hóa đặc biệt. Phần nắp được cố định bằng các kẹp tháo nhanh (release clamps) giúp kỹ thuật viên tháo mở, kiểm tra hoặc thay thế lõi lọc cực kỳ nhanh chóng mà không cần dụng cụ chuyên dụng.

Lõi lọc tiêu chuẩn: Sử dụng lõi lọc giấy xếp nếp (Pleated paper) được xử lý bề mặt đặc biệt, khả năng lọc cực mịn từ 5 đến 7 micron. Thiết kế xếp nếp giúp tối đa hóa diện tích bề mặt lọc nhưng cản trở lưu lượng dòng hút ở mức không đáng kể.

Lưu ý ứng dụng: Dòng lõi giấy này không khuyến khích dùng trong môi trường có hơi nước, sương dầu hoặc khí ngưng tụ (vì dễ làm mủn giấy, gây tắc nghẽn).

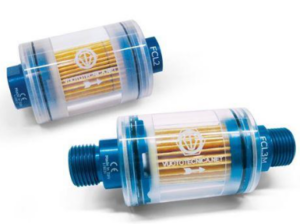

Bộ lọc đường ống nối tiếp trong suốt (FCL, FPL, FIL Series)

Đặc điểm: Thân lọc được làm bằng nhựa Plexiglass trong suốt, cho phép người vận hành quan sát trực tiếp bằng mắt thường mức độ bám bẩn hoặc tắc nghẽn của lõi lọc bên trong để chủ động vệ sinh. Hai đầu nắp ren được làm bằng nhôm anod hóa có ron làm kín tuyệt đối chống lọt khí quyển.

Lưu lượng: Được thiết kế tối ưu hình học nội bộ để đảm bảo tiết diện lưu thông lớn, duy trì tốc độ dòng hút tốt hơn hẳn các dòng lọc đường ống thông thường trên thị trường.

Bộ lọc ngâm dầu công nghiệp (FO Series – Oil-bath Suction Filters)

Đây là giải pháp đặc chủng của Vuototecnica dành riêng cho các môi trường có nồng độ bụi siêu mịn (impalpable dust) hoặc bụi gốc gốm, xi măng, bột bao bì carton đóng gói.

Cơ chế hoạt động: Khí hút chứa bụi sẽ đi qua một bể chứa dầu (oil bowl) nằm dưới đáy lọc, các hạt bụi siêu mịn dính vào dầu sẽ lắng xuống, dòng khí tiếp tục đi qua 2 lớp lưới lọc bằng búp thép (steel wool) để làm sạch hoàn toàn trước khi về bơm.

Ưu điểm: Khả năng giữ bụi siêu đỉnh mà hoàn toàn không làm giảm áp suất âm hay hiệu suất của bơm chân không. Cho phép chu kỳ bảo trì, vệ sinh kéo dài gấp nhiều lần lọc giấy thông thường.

Ứng dụng: Ngành sản xuất gốm sứ, gạch men, xưởng đóng bao đóng gói tự động. (Chỉ áp dụng cho bơm chân không vòng dầu).

FCL / FPL / FIL Series – Bộ lọc chân không In-line

Đây là dòng bộ lọc nhỏ gọn được lắp trực tiếp trên đường ống chân không, gần giác hút hoặc thiết bị sử dụng chân không nhằm lọc bụi mịn và tạp chất ngay tại từng điểm hút.

Đặc điểm

Kích thước nhỏ gọn.

Thân Plexiglas trong suốt.

Mặt bích bằng nhôm anodized.

Áp suất làm việc: 0,5–3000 mbar (abs).

Nhiệt độ môi chất: -20°C đến +60°C.

Các model phổ biến

FCL1, FCL2, FCL3

FPL1, FPL2, FPL3

FIL1, FIL2, FIL3

FCL4, FCL5, FCL6, FCL7

FPL4, FPL5, FPL6, FPL7

FIL4, FIL5, FIL6, FIL7

FC Series – Bộ lọc đầu hút bơm chân không

FC Series được lắp trực tiếp trên đầu hút của bơm chân không để bảo vệ bơm khi làm việc trong môi trường nhiều bụi.

Đặc điểm

Lõi lọc giấy xếp nếp.

Cấp lọc khoảng 5–7 µm.

Thích hợp giữ bụi rất mịn.

Thân thép sơn chống ăn mòn.

Kẹp mở nhanh để thay lõi lọc.

Model tiêu biểu

FC10

FC20

FC25

FC30

FC35

FC38

FC40

FC50

FC55

FC60

FC80

FC100

FB Series – Bộ lọc lõi lưới kim loại

FB Series sử dụng lõi lọc bằng lưới thép không gỉ, phù hợp với môi trường có bụi thô hoặc cần vệ sinh và tái sử dụng lõi nhiều lần.

Đặc điểm

Lõi inox AISI 304.

Cấp lọc tiêu chuẩn 60 µm (tùy chọn 100 hoặc 300 µm).

Lưu lượng từ 5 đến 300 m³/h.

Chịu nhiệt đến 90°C với phiên bản thân nhôm.

Model phổ biến

Bộ lọc chân không VUOTOTECNICA FB5

Bộ lọc chân không VUOTOTECNICA FB15

Bộ lọc chân không VUOTOTECNICA FB20

Bộ lọc chân không VUOTOTECNICA FB15A

Bộ lọc chân không VUOTOTECNICA FB20A

Bộ lọc chân không VUOTOTECNICAFB28

Bộ lọc chân không VUOTOTECNICA FB30

Bộ lọc chân không VUOTOTECNICA FB40

Bộ lọc chân không VUOTOTECNICAFB50

GA FS – Bộ lọc xi phông (Siphon Filter Unit)

GA FS là giải pháp chuyên dụng để hút nước, dung dịch làm mát hoặc hơi ngưng tụ trước khi dòng khí đi vào bộ tạo chân không hoặc bơm chân không.

Ưu điểm

Giữ lại chất lỏng và tạp chất.

Bảo vệ thiết bị khỏi hơi nước và nước ngưng.

Có thể kết hợp hệ thống tiết kiệm khí nén (Energy Saving).

So sánh các dòng bộ lọc chân không VUOTOTECNICA
