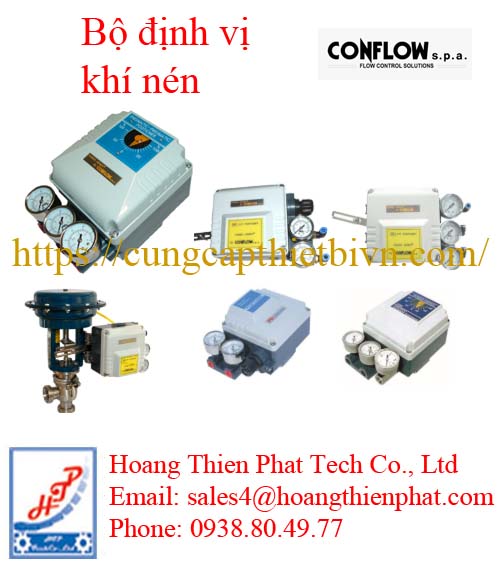

Bộ định vị khí nén CONFLOW
Mô tả
Bộ định vị khí nén CONFLOW
Bộ định vị khí nén CONFLOW là thiết bị gắn trực tiếp lên bộ truyền động khí nén (actuator) của van điều khiển để giúp điều chỉnh vị trí van theo tín hiệu điều khiển từ PLC/DCS. Nó đảm bảo vị trí thực của van luôn khớp với tín hiệu đầu vào, giúp việc đóng/mở/điều tiết lưu lượng đạt độ chính xác và ổn định cao hơn.
Trong hệ thống van điều khiển khí nén CONFLOW, bộ định vị là bắt buộc nếu bạn muốn van hoạt động theo tín hiệu tuyến tính (4–20 mA / 3–15 psi) chứ không chỉ ON/OFF.
Nguyên lý hoạt động cơ bản
Nhận tín hiệu điều khiển (thường 4–20 mA từ PLC/DCS).
So sánh tín hiệu yêu cầu với vị trí thực tế của trục van thông qua cơ cấu phản hồi.
Điều chỉnh khí nén vào bộ truyền động sao cho van đạt vị trí mong muốn → đảm bảo độ chính xác mở van theo % vị trí.
Khi vị trí thực đúng theo tín hiệu, bộ định vị cân bằng và dừng thay đổi áp suất khí.
Việc này giúp van vận hành ổn định hơn, giảm dao động, tăng độ chính xác điều tiết.
Các loại Bộ định vị khí nén CONFLOW
CONFLOW và các hãng phụ kiện van cung cấp nhiều loại positioner phù hợp với yêu cầu khác nhau:
Pneumatic – Pneumatic Positioner (P/P)
Nhận tín hiệu khí (3–15 psi) → điều chỉnh khí đầu ra cho actuator.
Hoạt động đơn giản, không cần tín hiệu điện.
Electro-Pneumatic Positioner (E/P)
Nhận tín hiệu điện (4–20 mA) → chuyển thành điều chỉnh khí cho actuator.
Phổ biến nhất trong hệ thống tự động hóa.
Smart / Digital Positioner
Hỗ trợ HART / Fieldbus / Profibus (giao tiếp số), hiệu chỉnh tự động.
Tăng độ chính xác, dễ chẩn đoán và giám sát.
Linear & Rotary
Linear: dùng cho van kiểu tịnh tiến (van cầu).
Rotary: dùng cho loại van xoay (van bướm, van bi).
Khi nào cần dùng bộ định vị
Khi van điều khiển cần điều tiết tuyến tính theo tín hiệu điều khiển (4–20 mA / 3–15 psi).
Khi hệ thống yêu cầu độ chính xác vị trí van cao và ít sai lệch.
Khi sử dụng PID control từ PLC/DCS để tự động điều chỉnh quá trình
Xác định tín hiệu đầu vào (khí 3–15 psi hay điện 4–20 mA)
Xác định loại actuator (linear hay rotary)
Xác định môi trường (có cần chống nổ, chuẩn IP, chịu nhiệt…)
Chọn loại Smart hay basic tùy độ chính xác và giám sát cần thiết
