Van điều khiển CONFLOW
Mô tả

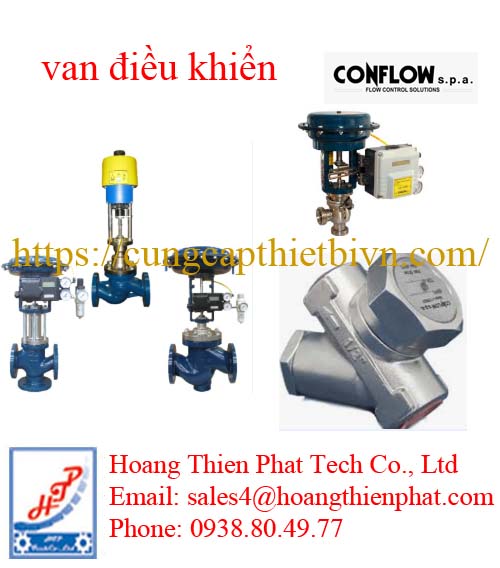

Van điều khiển CONFLOW
Van điều khiển CONFLOW là dòng van công nghiệp dùng để điều tiết lưu lượng, áp suất hoặc nhiệt độ của lưu chất (nước, hơi, khí, dầu…) trong các hệ thống công nghiệp. CONFLOW thường được biết đến với các giải pháp van điều khiển khí nén và điện cho nhiều ứng dụng khác nhau.
Thân van (Valve body)
Gồm các bộ phận tiếp xúc trực tiếp với lưu chất:
Thân van: gang / thép / inox
Đĩa van (plug): điều tiết lưu lượng
Seat (đế van): bề mặt làm kín
Trục van (stem): truyền chuyển động từ actuator xuống đĩa
Nắp bonnet + gioăng làm kín
Dạng phổ biến nhất là van cầu (globe valve) vì cho khả năng điều khiển chính xác.
Bộ truyền động (Actuator)
Là bộ phận tạo lực để di chuyển trục van.
Bộ truyền động khí nén
Màng diaphragm hoặc piston
Lò xo hồi
Cổng cấp khí
Positioner (tùy chọn)
Có 2 kiểu an toàn:
Air to Open (ATO): mất khí → van đóng
Air to Close (ATC): mất khí → van mở
Bộ truyền động điện
Motor điện
Hộp giảm tốc
Công tắc hành trình
Bo mạch điều khiển
Nguyên lý hoạt động
Van điều khiển khí nén
Tín hiệu điều khiển 4–20 mA từ PLC
Qua I/P converter → chuyển thành áp suất khí (3–15 psi)
Khí nén tác động lên màng/piston
Làm trục van di chuyển lên/xuống
Đĩa van thay đổi vị trí → điều chỉnh lưu lượng/áp suất
Positioner giúp:
Van mở đúng % theo tín hiệu
Tăng độ chính xác & ổn định
Van điều khiển điện
Nhận tín hiệu ON/OFF hoặc 4–20 mA / 0–10V
Motor quay → hộp giảm tốc
Chuyển động quay → chuyển động tịnh tiến của trục
Đĩa van mở/đóng theo góc hoặc hành trình đặt trước
Nguyên lý điều tiết lưu lượng
Khi đĩa van nâng lên → tiết diện dòng chảy tăng → lưu lượng tăng
Khi đĩa van hạ xuống → tiết diện giảm → lưu lượng giảm
Đặc tuyến điều khiển thường gặp:
Linear (tuyến tính)
Equal percentage
Quick opening
Ưu & nhược điểm theo cơ cấu
| Loại actuator | Ưu điểm | Nhược điểm |
|---|---|---|
| Khí nén | Nhanh, an toàn cháy nổ, bền | Cần hệ thống khí |
| Điện | Lắp đặt đơn giản, không cần khí | Phản hồi chậm hơn |
Quy trình chọn loại van phù hợp
Xác định lưu chất + nhiệt độ + áp suất
Chọn type van (Globe / Ball)
Chọn actuator (Khí nén / Điện)
Chọn đặc tuyến điều tiết
Chọn DN & PN đúng hệ thống
Kiểm tra phụ kiện cần thiết (Positioner, limit switch, I/P)
