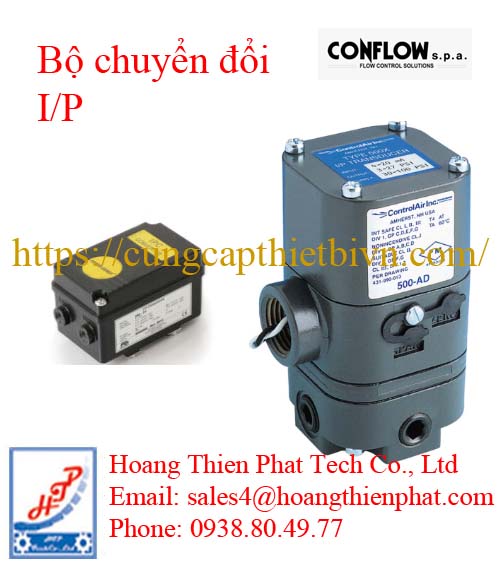

Bộ chuyển đổi tín hiệu CONFLOW

Bộ chuyển đổi tín hiệu CONFLOW

Bộ chuyển đổi tín hiệu CONFLOW (thường gọi là I/P Converter – Current to Pressure) là thiết bị dùng để chuyển tín hiệu điều khiển điện thành tín hiệu khí nén, phục vụ điều khiển van khí nén trong hệ thống tự động hóa.

I/P Converter là gì?

I (Input): tín hiệu điện 4–20 mA từ PLC/DCS

P (Output): tín hiệu áp suất khí nén (phổ biến 3–15 psi ≈ 0,2–1 bar)

Dùng để điều khiển actuator khí nén của van điều khiển

Nói đơn giản: PLC dùng điện – van dùng khí → cần I/P Converter CONFLOW.

Nguyên lý hoạt động Bộ chuyển đổi tín hiệu CONFLOW

PLC/DCS gửi tín hiệu 4–20 mA

I/P Converter CONFLOW tiếp nhận và xử lý

Tạo ra áp suất khí nén tương ứng với mức dòng điện

Áp suất này tác động lên actuator khí nén

Actuator di chuyển → van mở/đóng theo % tín hiệu

Ví dụ:

4 mA → 3 psi → van gần đóng

12 mA → 9 psi → van mở ~50%

20 mA → 15 psi → van mở tối đa

Các model I/P Converter CONFLOW thường gặp

IPC015 – 4–20 mA → 3–15 psi

IPC315 – phiên bản công nghiệp, vỏ IP cao

Có loại gắn rời hoặc gắn trực tiếp trên actuator

Số 015 thường tương ứng dải áp 0,2–1 bar (3–15 psi) – chuẩn công nghiệp.

CONFLOW IPC-315 I/P Converter

Input: tín hiệu điện 4–20 mA từ PLC

Output: áp suất khí nén 3–15 psi (0,2–1 bar)

Nguồn khí: cung cấp khí nén sạch (thường 1,5–3 bar)

Vỏ bảo vệ: IP55 (chống bụi nước)
Dùng điều khiển van khí nén CONFLOW mà không cần positioner phức tạp.

Khi nào dùng Bộ chuyển đổi tín hiệu CONFLOW

Van khí nén

Hệ thống điều khiển dùng PLC/DCS (4–20 mA)

Không yêu cầu phản hồi vị trí van chính xác cao

Hệ thống điều khiển đơn giản – ổn định

Không phù hợp nếu:

Cần định vị chính xác vị trí van

Cần phản hồi vị trí / chuẩn đoán

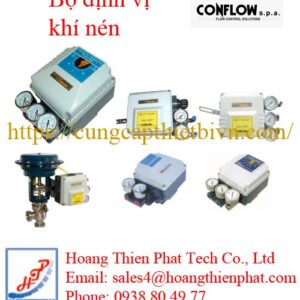

Khi đó nên dùng E/P Positioner (bộ định vị điện–khí nén)

So sánh nhanh
