Mô tả

Đồng hồ đo lưu lượng Blue-White

Đồng hồ đo lưu lượng Blue-White là thiết bị của Blue-White Industries dùng để đo lưu lượng nước và hóa chất trong hệ thống công nghiệp và xử lý nước.

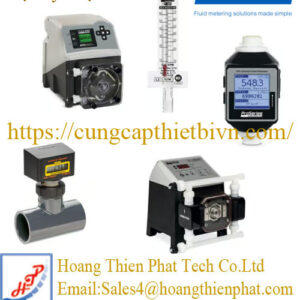

Hệ thống thường đi kèm với bơm định lượng Blue-White dùng để dùng trong hệ thống xử lý nước

Đặc điểm nổi bật Đồng hồ đo lưu lượng Blue-White

Thiết kế ống trong suốt (acrylic/PVC) → dễ quan sát trực tiếp

Hoạt động không cần điện (dạng cơ – rotameter)

Độ chính xác ổn định

Lắp đặt đơn giản (ren NPT hoặc inline)

Đồng hồ đo lưu lượng dạng cơ (Variable Area Flowmeters)

Đây là dòng phổ biến nhất (ví dụ: dòng F-300, F-400N, F-450).

Cấu tạo Đồng hồ đo lưu lượng Blue-White

Ống đo (Meter Body): Thường được đúc nguyên khối từ Acrylic trong suốt hoặc Polysulfone. Đặc điểm quan trọng nhất là lòng ống có hình côn (tapered), nhỏ ở đáy và rộng dần lên phía đỉnh.

Phao đo (Float): Một vật thể có khối lượng và hình dạng tính toán chuẩn xác, nằm bên trong ống đo. Vật liệu phao thường là Inox 316, PTFE (Teflon) hoặc Hastelloy để chống ăn mòn.

Vạch chia độ (Scale): Được in trực tiếp trên thân ống theo đơn vị GPM (Gallon/phút) hoặc LPM (Lít/phút).

Bộ phận kết nối: Ren gắn trực tiếp vào đường ống (Inline) hoặc đai kẹp (Pitot tube – đối với dòng F-300).

Nguyên lý hoạt động Đồng hồ đo lưu lượng Blue-White

Chất lỏng đi vào từ phía dưới ống đo và đẩy phao lên cao.

Do ống có hình côn, khi phao càng lên cao, khoảng trống giữa phao và thành ống càng lớn, cho phép nhiều chất lỏng đi qua hơn.

Phao sẽ dừng lại tại vị trí mà ở đó lực đẩy của dòng chảy cân bằng với trọng lượng của phao.

Lưu lượng được xác định bằng cách đọc vạch chia độ tại điểm rộng nhất (thường là đỉnh) của phao.

Đồng hồ đo lưu lượng điện tử (Paddlewheel Flowmeters)

Điển hình là dòng F-1000 và F-2000, chuyên dùng để đo tổng lượng nước hoặc truyền tín hiệu về tủ điều khiển.

Cấu tạo:

Thân đồng hồ (Fitting): Đoạn ống nối có gắn bộ cảm biến.

Cánh quạt (Paddlewheel): Một bánh xe nhỏ có các cánh nằm trong dòng chảy. Trên các cánh quạt có gắn các nam châm nhỏ.

Cảm biến (Sensor/Pickup): Nằm cố định bên trong đầu hiển thị, không tiếp xúc trực tiếp với nước.

Bộ hiển thị (Display): Màn hình LCD chạy bằng pin hoặc nguồn điện để xử lý và hiển thị số liệu.

Nguyên lý hoạt động:

Khi chất lỏng chảy qua đường ống, nó làm cho cánh quạt quay với tốc độ tỉ lệ thuận với vận tốc dòng chảy.

Mỗi khi nam châm trên cánh quạt đi ngang qua cảm biến, nó tạo ra một xung điện từ.

Bộ vi xử lý sẽ đếm số xung trong một đơn vị thời gian, sau đó tính toán dựa trên kích thước đường ống để cho ra kết quả lưu lượng tức thời và lưu lượng tổng tích lũy.

Đồng hồ đo lưu lượng siêu âm (Ultrasonic – Dòng Sonic-Pro)

Đây là dòng cao cấp nhất, đo lưu lượng mà không cần cắt ống.

Cấu tạo:

Đầu dò (Transducers): Các cảm biến phát và thu sóng siêu âm.

Bộ xử lý trung tâm: Phân tích tín hiệu sóng.

Nguyên lý hoạt động:

Thiết bị sử dụng phương pháp Thời gian di chuyển (Transit Time). Nó gửi các xung sóng siêu âm xuôi và ngược dòng chảy.

Sóng đi xuôi dòng sẽ nhanh hơn sóng đi ngược dòng. Sự chênh lệch thời gian cực nhỏ này được máy tính toán để quy đổi ra vận tốc và lưu lượng chất lỏng chính xác.

Để biết thêm thông tin về đồng hồ đo lưu lượng Blue-White, lưu lượng kế Blue-White vui lòng liên hệ trực tiếp tới công ty chúng tôi
