Đồng hồ đo lưu lượng Fox Thermal

Giới thiệu về Đồng hồ đo lưu lượng Fox Thermal:

Đồng hồ đo lưu lượng Fox Thermal là một thiết bị chất lượng cao, chuyên dụng cho việc đo lưu lượng khí và lỏng trong nhiều ngành công nghiệp. Với công nghệ cảm biến nhiệt, thiết bị này cung cấp độ chính xác cao, phản hồi nhanh và khả năng hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.

Thông số kỹ thuật Đồng hồ đo lưu lượng Fox Thermal

Phạm vi đo: 0-5000 Nm³/h

Áp suất làm việc tối đa: 25 bar

Nhiệt độ hoạt động: -40°C đến 90°C

Đầu ra: 4-20 mA, Modbus RTU

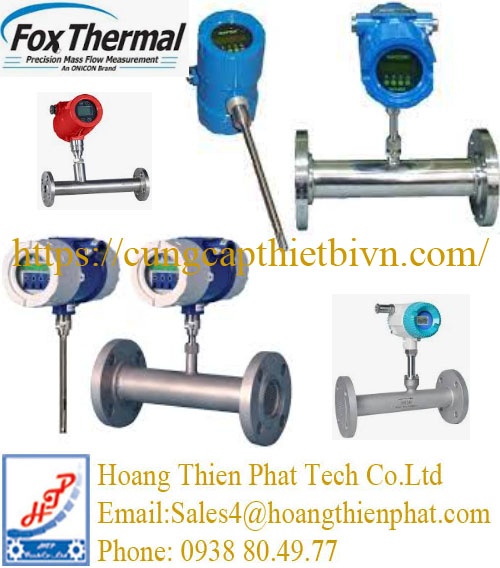

Các dòng đồng hồ đo lưu lượng Fox Thermal

Fox Thermal phát triển nhiều model để đáp ứng từng điều kiện đường ống và môi trường vận hành.

Trong đó, FT1, FT4A và FT4X là những dòng đáng chú ý khi lựa chọn thiết bị đo lưu lượng khí. Tùy model, Fox Thermal cung cấp dạng Insertion hoặc Inline, giúp phù hợp với nhiều kích thước đường ống.

Model FT1: Dòng bán chạy nhất của hãng, phù hợp cho đa số ứng dụng đo khí nén và khí công nghiệp.

Đặc điểm: Tích hợp cảm biến DDC-Sensor™, tính năng Gas-SelectX® (chọn nhanh loại khí) và kiểm tra hiệu chuẩn CAL-V™.

Kết nối/Chuẩn giao tiếp: 4-20mA, Pulse, RS485 Modbus RTU, USB.

Chứng chỉ: ATEX, IECEx, FM/FMc Class I Div 1.

Model FT2A: Dòng truyền thông công nghiệp đa giao thức.

Đặc điểm: Chuyên dùng cho các hệ thống SCADA/PLC cần nhiều chuẩn kết nối.

Kết nối/Chuẩn giao tiếp: BACnet MS/TP, Modbus RTU, Profibus-PA, DeviceNet, Ethernet/IP, HART, 4-20mA.

Model FT3: Dòng thiết bị hạng nặng dành cho môi trường khắc nghiệt.

Đặc điểm: Thiết kế chuyên biệt cho khí xả mỏ (Flare Gas), khí sinh học (Biogas/Digester Gas), khí tự nhiên (Natural Gas).

Chứng chỉ: Tuân thủ chuẩn môi trường EPA Quad O (OOOO), ATEX/IECEx Zone 1, FM Class I Div 1.

Model FT4A: Dòng cải tiến dành cho ứng dụng thượng nguồn Dầu khí (Upstream Oil & Gas).

Đặc điểm: Màn hình hiển thị LCD 2 dòng, tích hợp menu Gas-SelectX® nâng cao cho phép tùy chỉnh phối trộn khí đồng hành (C1-C6, CO2, N2).

Chức năng: Tích hợp tính năng tự kiểm định CAL-V™.

Model FT4X: Thế hệ đồng hồ thông minh cao cấp nhất hiện nay của Fox Thermal.

Đặc điểm: Tích hợp Data Logger lưu trữ dữ liệu theo thời gian thực (lưu lịch sử lưu lượng, tổng lưu lượng, sự cố).

Ứng dụng: Giám sát tiêu thụ năng lượng ISO 5001, quản lý và báo cáo phát thải khí nhà kính (GHG Reporting).

Tính năng: Lập lịch tự động chạy kiểm định CAL-V™ và lưu chứng nhận Pass/Fail trực tiếp vào bộ nhớ.

Đồng hồ lưu lượng Fox Thermal FT1

Fox Thermal FT1 được thiết kế cho các ứng dụng đo lưu lượng khí phổ biến. Thiết bị có thể sử dụng để theo dõi khí nén, khí nhiên liệu và nhiều loại khí công nghiệp.

FT1 sử dụng công nghệ cảm biến nhiệt của Fox Thermal. Dòng này phù hợp khi nhà máy cần giám sát lưu lượng liên tục và truyền dữ liệu về hệ thống điều khiển.

Đồng hồ lưu lượng Fox Thermal FT4A

Fox Thermal FT4A hướng đến các hệ thống cần khả năng cấu hình linh hoạt. Thiết bị có thể được lựa chọn theo kích thước đường ống, loại khí, lưu lượng và yêu cầu tín hiệu.

Một điểm đáng chú ý là công nghệ Gas-SelectX® trên các thiết bị tương thích. Công nghệ này hỗ trợ lựa chọn thành phần khí phù hợp với quá trình vận hành.

Đồng hồ lưu lượng Fox Thermal FT4X

Fox Thermal FT4X là dòng thermal mass flow meter tiên tiến của hãng. Thiết bị được phát triển cho các ứng dụng đo khí yêu cầu cao, đặc biệt trong Oil & Gas và các hệ thống khí có thành phần phức tạp.

FT4X có thể được cấu hình cho khí đơn hoặc hỗn hợp khí tùy ứng dụng. Vì vậy, khi đặt hàng cần cung cấp chính xác thành phần khí và điều kiện vận hành.

Các kiểu lắp đặt Đồng hồ đo lưu lượng Fox Thermal

Đồng hồ đo lưu lượng Fox Thermal có nhiều cấu hình lắp đặt để phù hợp với kích thước đường ống và điều kiện vận hành. Với các dòng Thermal Mass Flow Meter, hai kiểu phổ biến nhất là Insertion và Inline.

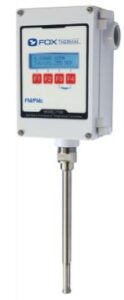

Kiểu lắp Insertion – lắp chèn vào đường ống

Với kiểu Insertion, đầu dò của đồng hồ Fox Thermal được đưa trực tiếp vào bên trong đường ống. Thiết bị thường được lắp thông qua fitting, compression fitting hoặc cụm kết nối phù hợp với cấu hình đặt hàng.

Kiểu này đặc biệt phù hợp với đường ống có kích thước lớn. Người dùng không cần sử dụng một thân đồng hồ có đường kính tương đương toàn bộ đường ống. Vì vậy, cấu hình Insertion thường thuận tiện cho hệ thống khí nén, khí nhiên liệu, biogas và đường ống khí công nghiệp.

Vị trí và độ sâu đưa cảm biến vào đường ống phải được lựa chọn đúng. Điều này giúp đầu dò tiếp xúc với vùng dòng chảy phù hợp và hạn chế sai số đo.

Kiểu lắp Inline – lắp trực tiếp trên đường ống

Inline Fox Thermal Flow Meter có thân đo được lắp nối tiếp vào hệ thống đường ống. Dòng khí đi trực tiếp qua phần thân của thiết bị trước khi tiếp tục tới công đoạn phía sau.

Cấu hình Inline phù hợp với các đường ống nhỏ và vừa. Thân đo được nhà sản xuất thiết kế để tạo điều kiện dòng chảy phù hợp cho cảm biến. Đây là lựa chọn thường gặp khi cần một cụm đo hoàn chỉnh và thuận tiện cho việc lắp mới hệ thống.

Lắp cố định trực tiếp trên đường ống

Một số cấu hình đồng hồ đo lưu lượng Fox Thermal được lắp cố định tại điểm đo. Sau khi hoàn thiện kết nối cơ khí, cảm biến duy trì vị trí xác định bên trong đường ống.

Kiểu lắp cố định phù hợp với hệ thống vận hành liên tục. Khi lựa chọn cần xác định chính xác đường kính ống, vị trí lắp, áp suất, nhiệt độ và điều kiện của dòng khí.

Lựa chọn kiểu lắp Fox Thermal phù hợp

Với đường ống lớn, cấu hình Insertion thường đáng cân nhắc vì đầu dò được đưa trực tiếp vào dòng khí. Với đường ống nhỏ hoặc hệ thống mới, dạng Inline giúp tạo thành một cụm đo đồng bộ và dễ bố trí.

Dù chọn kiểu nào, cần đảm bảo đoạn ống trước và sau đồng hồ đáp ứng yêu cầu của nhà sản xuất. Van, co, reducer và các thiết bị gây nhiễu dòng đặt quá gần cảm biến có thể ảnh hưởng đến kết quả đo.

Ứng dụng Đồng hồ đo lưu lượng Fox Thermal

Đồng hồ đo lưu lượng Fox Thermal được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, chế biến thực phẩm, và sản xuất điện. Đặc biệt, thiết bị còn phù hợp cho việc giám sát lưu lượng khí nén trong các quy trình sản xuất.

Kết luận Đồng hồ đo lưu lượng Fox Thermal

Với độ chính xác cao và tính năng đa dạng, đồng hồ đo lưu lượng Fox Thermal là lựa chọn lý tưởng cho các doanh nghiệp muốn nâng cao hiệu quả sản xuất. Sản phẩm không chỉ đáp ứng được nhu cầu đo lường chính xác mà còn hỗ trợ tối ưu hóa quy trình, giúp giảm thiểu chi phí vận hành.

Sử dụng đồng hồ đo lưu lượng Fox Thermal, bạn có thể yên tâm về chất lượng và hiệu suất trong các ứng dụng công nghiệp của mình.
