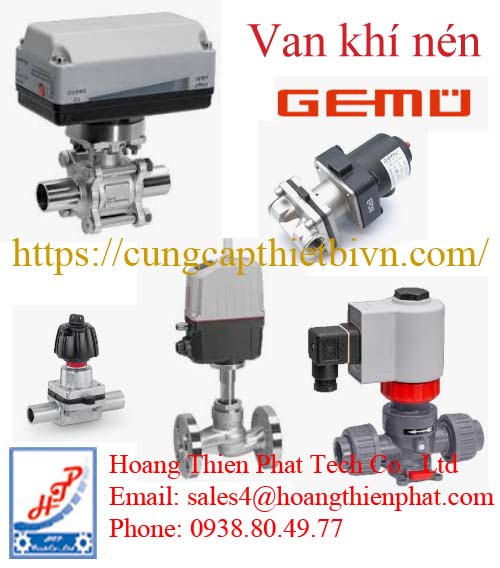

Van màng khí nén GEMU

Van màng khí nén GEMU là dòng van điều khiển tự động sử dụng năng lượng khí nén để đóng hoặc mở dòng lưu chất thông qua màng đàn hồi (Diaphragm). Đây là một trong những dòng sản phẩm chủ lực của GEMÜ – thương hiệu đến từ Đức nổi tiếng về các giải pháp điều khiển lưu chất cho ngành dược phẩm, thực phẩm, hóa chất, bán dẫn và xử lý nước.

Điểm nổi bật của van màng khí nén GEMU là khả năng cách ly hoàn toàn môi chất với cơ cấu truyền động. Màng van đóng vai trò là lớp ngăn kín giữa lưu chất và bộ truyền động, giúp hạn chế rò rỉ, giảm nguy cơ nhiễm bẩn và tăng tuổi thọ của thiết bị.

Hoàng Thiên Phát phân phối chính hãng Van màng khí nén GEMU, van điều khiển GEMU tại Việt Nam

Cấu tạo kỹ thuật của van màng khí nén GEMU

Van màng khí nén GEMU được thiết kế theo cấu trúc module, gồm các bộ phận chính phối hợp chặt chẽ để đảm bảo độ kín và độ chính xác khi vận hành.

Thân van

Thân van được chế tạo từ nhiều loại vật liệu nhằm đáp ứng các điều kiện làm việc khác nhau như inox 316L, gang, thép đúc, PVC-U, PP, PVDF hoặc các vật liệu chống ăn mòn chuyên dụng. Thiết kế đường dẫn lưu chất được tối ưu để giảm tổn thất áp suất và hạn chế vùng lưu chất đọng.

Màng ngăn (Diaphragm)

Màng ngăn là bộ phận quan trọng nhất của van. GEMU Việt Nam cung cấp nhiều vật liệu màng như EPDM, PTFE, FKM, NBR hoặc màng ghép PTFE/EPDM nhằm đáp ứng yêu cầu về nhiệt độ, áp suất và khả năng kháng hóa chất. Màng có độ đàn hồi cao, chịu được hàng triệu chu kỳ đóng mở khi vận hành đúng điều kiện.

Bộ truyền động khí nén

Bộ truyền động sử dụng khí nén để tạo lực ép lên màng van. Tùy ứng dụng, người dùng có thể lựa chọn các phiên bản:

Normally Closed (NC)

Normally Open (NO)

Double Acting (DA)

Bộ truyền động được thiết kế kín, hoạt động ổn định trong môi trường công nghiệp và có thể tích hợp van điện từ, công tắc hành trình hoặc bộ định vị để điều khiển tự động.

Đại lý GEMU tại Việt Nam

Van màng khí nén GEMU 514 50D 137 51 4 (Code: 88012583)

Trong các hệ thống đường ống công nghiệp đòi hỏi khắt khe về lưu lượng và độ bền, van xiên (Angle Seat Valve) luôn là sự lựa chọn ưu tiên nhờ thiết kế dòng chảy thẳng góc tối ưu. Trong số đó, GEMU 514 50D 137 51 4 (Mã đặt hàng: 88012583) là dòng van hành trình piston điều khiển bằng khí nén cao cấp, được sản xuất bởi thương hiệu GEMÜ (Đức).

Mỗi ký tự trong ký hiệu của GEMÜ đều đại diện cho một đặc tính kỹ thuật cốt lõi của thiết bị:

GEMU 514: Dòng van xiên điều khiển bằng khí nén (Angle seat globe valve), vận hành bằng piston nhựa chịu lực.

50: Kích cỡ đường ống định danh DN 50 (Tương đương kích thước ren 2″ hoặc phi 60mm).

D: Kiểu kết nối Ren trong (Threaded socket) theo tiêu chuẩn DIN ISO 228.

137: Chất liệu thân van bằng Đồng thau (Bronze – CC499K), chịu ăn mòn và áp suất cực tốt.

51: Chất liệu màng/đệm làm kín PTFE (Teflon), mang lại khả năng kháng hóa chất và chịu nhiệt độ cao tuyệt đối.

4: Chức năng điều khiển Thường Đóng (NC – Normally Closed). Van tự động đóng lại bằng lò xo khi mất áp suất khí nén cấp vào actuator.

Code sản phẩm: 88012583 – Mã định danh tra cứu chính xác của hãng cho cấu hình cụ thể này.

Thông Số Kỹ Thuật Chi Tiết

Để hệ thống vận hành an toàn, việc nắm rõ giới hạn chịu tải của thiết bị là bắt buộc. Dưới đây là bảng thông số kỹ thuật từ nhà sản xuất cho mã code 88012583:

Thông số	Giá trị chi tiết
Kích cỡ (Size)	DN 50 (2 Inch)
Áp suất vận hành tối đa	0 đến 9.0 bar (Tùy thuộc vào áp suất khí nén điều khiển)
Nhiệt độ lưu chất (Media temp.)	-10°C đến 180°C
Nhiệt độ môi trường	-10°C đến 60°C
Áp suất khí nén điều khiển	4.6 bar đến 10.0 bar
Vật liệu thân van	Bronze CC499K (Đồng thau cao cấp)
Vật liệu Seal (Làm kín)	PTFE
Kích thước Actuator (Đầu khí nén)	Cấu hình cho size DN50 (Piston size tiêu chuẩn)

 Đặc Điểm Thiết Kế Và Ưu Điểm Kỹ Thuật Vượt Trội

Thiết kế dòng chảy tối ưu (High Flow Rate)

Không giống như van cổng hay van cầu thông thường, thân van góc (Angle Seat) của GEMU 514 cho phép lưu chất đi qua với góc xiên xấp xỉ 45 độ. Thiết kế này giúp giảm thiểu tối đa hiện tượng sụt áp (pressure drop) và tối ưu hóa hệ số lưu lượng K_v cao hơn tới 30% so với van cầu tiêu chuẩn cùng kích cỡ.

Bộ truyền động (Actuator) bằng nhựa chịu nhiệt siêu bền

Đầu khí nén của mã 88012583 được làm từ nhựa cao cấp, có khả năng chống ăn mòn hóa chất nhẹ từ môi trường xung quanh. Thiết kế kín hoàn toàn giúp ngăn chặn bụi bẩn và hơi nước xâm nhập vào ty van.

Đệm kín PTFE kép và gioăng tự điều chỉnh

Hệ thống làm kín ty van (gland packing) của GEMÜ sử dụng các vòng đệm PTFE tự điều chỉnh bằng lò xo, giúp duy trì độ kín khít ngay cả sau hàng triệu lần đóng mở.

Đệm đĩa van bằng PTFE chịu được nhiệt độ lên tới 180°C, phù hợp cho cả ứng dụng hơi nước nóng (Steam).

Ứng Dụng Thực Tế Của Mã Code 88012583

Nhờ vào sự kết hợp giữa thân đồng thau (Bronze) và đệm PTFE, van khí nén GEMÜ 514 50D là giải pháp lý tưởng cho các môi trường:

Hệ thống phân phối Hơi nước (Steam): Phục vụ trong các nhà máy dệt nhuộm, giặt là công nghiệp, lò hơi.

Xử lý nước và Chất lỏng trơ: Nước làm mát, khí nén, dầu thủy lý nhẹ.

Ngành công nghiệp thực phẩm & hóa chất nhẹ: Điều khiển dòng chảy lưu chất đóng chai, hệ thống CIP (vệ sinh tại chỗ) không chứa axit mạnh.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng An Toàn

Hướng dòng chảy: Lắp đặt van theo đúng hướng mũi tên được đúc nổi trên thân van (Thông thường dòng chảy đi dưới đĩa van để tránh hiện tượng búa nước – Water hammer).

Nguồn khí nén: Đảm bảo khí nén cấp vào bộ truyền động phải sạch, được lọc tách nước và bôi trơn định kỳ để bảo vệ seal piston.

Vị trí lắp đặt: Có thể lắp linh hoạt ở mọi góc độ, tuy nhiên hướng bộ truyền động hướng lên trên là tối ưu nhất để dễ bảo trì.

Để biết thêm thông tin chi tiết về Van GEMU, Van màng khí nén GEMU vui lòng liên hệ trực tiếp tới công ty chúng tôi
