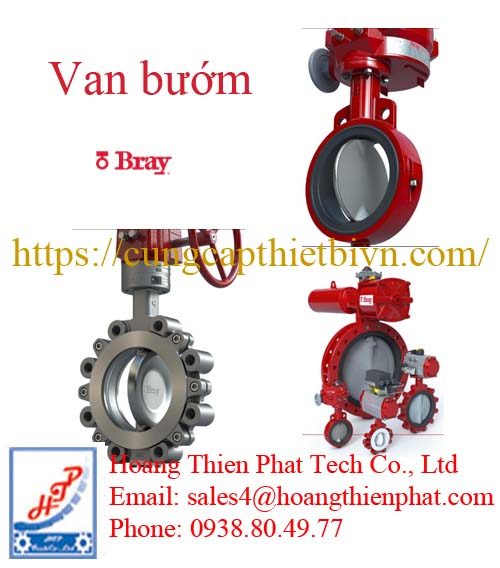

Van bướm Bray

Van bướm Bray là loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy, hoạt động bằng cách xoay đĩa van (disc) 90°. Đây là dòng sản phẩm chủ lực của Bray và được dùng rất phổ biến trong công nghiệp.

Các dòng van bướm Bray phổ biến

Resilient Seated Butterfly Valve (van bướm kín mềm)

Model tiêu biểu: Series 20, 21, 22

Seat bằng cao su (EPDM, NBR…)

Giá tốt, dùng cho:

Nước sạch, nước thải

HVAC, PCCC

 Ưu điểm: kín tốt, chi phí thấp

High Performance Butterfly Valve (van bướm hiệu năng cao)

Model: Series 30/31

Seat PTFE hoặc kim loại

Chịu áp suất & nhiệt độ cao hơn

Dùng trong:

Hóa chất

Dầu khí

Hơi nóng

Đây là dòng van phổ biến nhất, dùng cho các ứng dụng tổng quát như nước, khí nén, hoặc hóa chất nhẹ.

Series 30 (Kiểu Wafer): Thiết kế kẹp giữa hai mặt bích, gọn nhẹ và tiết kiệm chi phí.

Series 31 (Kiểu Lug): Thân van có các tai xỏ bu lông, cho phép tháo rời đường ống ở một phía mà không ảnh hưởng đến phía còn lại (thường dùng ở cuối đường ống).

Đặc điểm: * Phần đệm (Seat) có thể thay thế dễ dàng.

Trục van được thiết kế không tiếp xúc với lưu chất (Non-wetted shaft), giúp kéo dài tuổi thọ trục.

Dải kích thước rộng: Từ DN50 đến DN500 (và lớn hơn cho các dòng đặc biệt).

Triple Offset Butterfly Valve (van bướm 3 lệch tâm)

Model: Series 40

Thiết kế 3 offset → giảm ma sát, kín tuyệt đối

Seat kim loại

 Dùng cho:

Nhiệt độ rất cao

Áp lực lớn (steam, refinery)

Series 40/41 (McCannalok):

Thiết kế lệch tâm kép (Double Offset): Giúp giảm ma sát giữa đĩa van và đệm làm kín, giảm mô-men xoắn và tăng tuổi thọ vòng đệm.

Ứng dụng: Hơi nóng (Steam), dầu nóng, hóa chất ăn mòn hoặc các hệ thống yêu cầu đóng cắt tần suất cao.

Tiêu chuẩn an toàn: Có phiên bản Fire-Safe đạt tiêu chuẩn API 607, dùng cho môi trường dễ cháy nổ.

Dòng Tri Lok: Là dòng cao cấp nhất của Bray.

Cơ chế: Thiết kế ba lệch tâm giúp đĩa van không ma sát với đệm cho đến điểm đóng cuối cùng.

Làm kín: Sử dụng đệm kim loại (Metal-to-Metal), cho phép làm việc ở nhiệt độ cực cao hoặc cực lạnh (cryogenic).

Ứng dụng: Nhà máy lọc dầu, nhiệt điện, khí thiên nhiên hóa lỏng (LNG).

Cấu tạo cơ bản Van bướm Bray

Body (thân van)

Disc (cánh bướm)

Seat (gioăng làm kín)

Stem (trục)

Actuator (tay gạt / hộp số / khí nén / điện)

Các loại vật liệu phổ biến

Tùy vào môi trường lưu chất, van bướm Bray có thể được cấu tạo từ:

Thân van: Gang dẻo (Ductile Iron), Thép carbon (WCB), Thép không gỉ (CF8M).

Đĩa van: Inox 304, Inox 316, Nhôm đồng (Aluminum Bronze), hoặc đĩa bọc PTFE.

Vòng đệm (Seat): EPDM (nước sạch), Buna-N (dầu), Viton (hóa chất/nhiệt độ cao), PTFE (axit/kiềm).

 Phương thức vận hành

Van bướm Bray rất linh hoạt trong việc kết hợp các bộ điều khiển:

Vận hành tay: Tay gạt (Lever) hoặc vô lăng hộp số (Gear Operator).

Vận hành tự động:

Lắp bộ truyền động khí nén Bray Series 92/93.

Lắp bộ truyền động điện Bray Series 70.
