Thiết bị đo pH LTH Electronics – Giám sát nước, kiểm soát châm hóa chất và tích hợp PLC

Trong một bể trung hòa, giá trị pH hiển thị đúng chỉ là bước đầu. Hệ thống còn phải nhận biết khi nào cần châm axit hoặc kiềm, khi nào phải ngừng châm và lúc nào điện cực cần được kiểm tra. Nếu tín hiệu đo chậm hoặc không ổn định, quá trình điều chỉnh có thể vượt điểm đặt, làm tăng lượng hóa chất sử dụng.

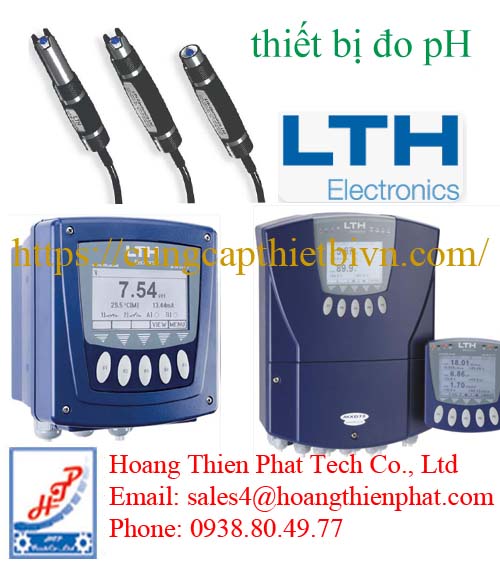

Thiết bị đo pH LTH Electronics được sử dụng để theo dõi pH, xử lý tín hiệu từ điện cực và phục vụ điều khiển quá trình. Danh mục của hãng gồm bộ hiển thị pH/ORP BPD17, mô đun DPU18 lắp trong tủ điện và bộ đo đa thông số MXD70 Series, cùng các dòng điện cực và phụ kiện lắp đặt tương ứng.

Từ điện cực trong bể đến tín hiệu điều khiển

Một hệ thống thiết bị đo pH LTH Electronics cần được xem xét theo toàn bộ chuỗi đo: điện cực tiếp xúc với dung dịch, bộ xử lý tiếp nhận tín hiệu, sau đó giá trị pH được hiển thị hoặc truyền về hệ thống điều khiển.

Điện cực pH tạo ra tín hiệu điện thế thay đổi theo hoạt độ ion hydro trong dung dịch. Bộ đo tiếp nhận tín hiệu này, kết hợp thông tin hiệu chuẩn và nhiệt độ để tính toán giá trị pH. Do tín hiệu điện cực có trở kháng cao, chất lượng cáp, đầu nối và cách đi dây ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Vì vậy, khi tìm mua thiết bị đo pH LTH Electronics, cần xác định rõ đang cần thay bộ hiển thị, thay điện cực hay trang bị một bộ đo hoàn chỉnh. Một bộ điều khiển đúng model vẫn có thể đo sai nếu sử dụng điện cực không phù hợp với môi trường.

Các dòng thiết bị đo pH LTH Electronics đáng chú ý

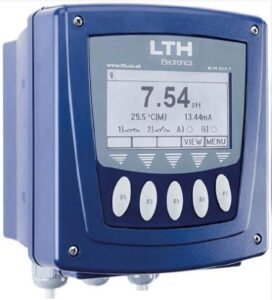

LTH Electronics BPD17 – Theo dõi pH và điều khiển tại điểm đo

BPD17 là bộ đo pH hoặc Redox/ORP, phù hợp với những vị trí cần quan sát giá trị trực tiếp và thiết lập đầu ra điều khiển. Thiết bị có màn hình đèn nền, hiển thị giá trị pH và điện thế mV của điện cực, hỗ trợ người vận hành đánh giá tín hiệu đo.

Thiết bị đo pH LTH Electronics BPD17 có hai rơ le điều khiển cấu hình được và một hoặc hai đầu ra dòng 0/4–20 mA tùy phiên bản. Giá trị đo có thể được đưa về PLC, bộ ghi dữ liệu hoặc hệ thống giám sát.

Điểm đáng chú ý ở BPD17 là đầu vào công tắc lưu lượng cho phép vô hiệu hóa hoạt động rơ le khi hệ thống ở trạng thái không có dòng chảy. Chức năng này hữu ích với cụm đo trên đường lấy mẫu, nơi việc châm hóa chất cần liên động với điều kiện vận hành.

BPD17 còn có bộ định thời cảnh báo châm hóa chất, hỗ trợ hạn chế tình trạng châm kéo dài bất thường. Hãng giới thiệu dòng này cho xử lý nước thải, xử lý bề mặt kim loại và hệ thống tháp rửa khí.

LTH Electronics DPU18 – Đưa phép đo pH vào tủ điều khiển

DPU18 là mô đun đo pH/ORP lắp trên thanh DIN, phù hợp khi nhà máy muốn tập trung tín hiệu về tủ điện và giám sát qua HMI hoặc PLC.

Thiết bị đo pH LTH Electronics DPU18 tiếp nhận điện cực pH kết hợp hoặc điện cực ORP. Hai đầu ra 0/4–20 mA cho phép truyền giá trị quá trình và nhiệt độ. Đầu vào vi sai hỗ trợ chống nhiễu, đặc biệt cần thiết khi tín hiệu điện cực được đưa vào khu vực có nhiều thiết bị điện.

DPU18 hỗ trợ các quy trình hiệu chuẩn thủ công, tự động và tự nhận diện dung dịch đệm. Mô đun còn có đầu ra số phục vụ chu trình làm sạch theo thời gian, cùng tùy chọn truyền thông Modbus RS485 hoặc Ethernet TCP/IP.

Với DPU18, cần xác nhận đúng cấu hình truyền thông khi đặt hàng. Không nên mặc định mọi phiên bản đều có đầy đủ các tùy chọn.

LTH Electronics MXD70 Series – Giám sát pH cùng các chỉ tiêu khác

Khi một khu vực xử lý nước cần theo dõi đồng thời pH, độ dẫn điện hoặc oxy hòa tan, MXD70 Series là dòng đáng xem xét.

Thiết bị đo pH LTH Electronics MXD70 có thể cấu hình tối đa ba thông số đo cùng nhiệt độ, tùy tổ hợp mô đun đầu vào. Thiết bị hỗ trợ hiển thị đồng thời pH, nhiệt độ và điện thế điện cực, giúp người vận hành theo dõi phép đo chi tiết hơn.

Dòng MXD70 có khả năng mở rộng tối đa sáu đầu ra rơ le và sáu đầu ra 4–20 mA. Các tùy chọn ghi dữ liệu, hiển thị xu hướng và Modbus RS485 phục vụ nhu cầu giám sát tập trung. Số lượng đầu vào, đầu ra thực tế phụ thuộc cấu hình được trang bị.

Điện cực và phụ kiện quyết định chất lượng phép đo

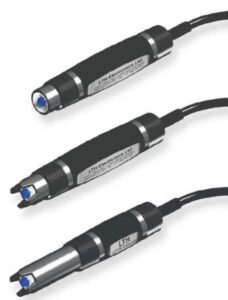

Điện cực pH LTH Electronics S400 Series và PG13.5

Trong danh mục pH/ORP, LTH Electronics có S400 Series và các điện cực dạng PG13.5. Đây là những nhóm sản phẩm cần đối chiếu khi lựa chọn cảm biến cho hệ thống đo.

Không thể chọn điện cực chỉ dựa trên tên hãng hoặc hình dáng bên ngoài. Cần kiểm tra môi chất, nhiệt độ, áp suất, vật liệu tiếp xúc, kiểu tham chiếu, cảm biến nhiệt độ và kết nối điện.

Với nước có độ dẫn điện thấp, điện cực pH thông thường có thể phản hồi chậm hoặc cho giá trị thiếu ổn định. Trong trường hợp này, thiết bị đo pH LTH Electronics cần được kết hợp với điện cực phù hợp cho môi trường có lực ion thấp.

Giá đỡ điện cực PME20 và WPA1

PME20 và WPA1 là các dòng phụ kiện giữ điện cực phục vụ kiểu lắp trên đường ống hoặc nhúng trong bể, tùy phiên bản.

Vị trí lắp cần bảo đảm điện cực tiếp xúc với mẫu đại diện, thuận tiện tháo vệ sinh và tránh khu vực dễ tích tụ khí. Với bể châm hóa chất, không nên đặt đầu đo ngay sát điểm cấp axit hoặc kiềm vì nồng độ cục bộ có thể làm tín hiệu thay đổi mạnh trước khi dung dịch được trộn đều.



Thiết

bị đo pH LTH Electronics tham gia điều khiển trung hòa như thế nào?

Trong bể trung hòa, điện cực đo pH liên tục và gửi tín hiệu đến bộ xử lý. Hệ thống điều khiển so sánh giá trị đo với điểm đặt để quyết định cấp hóa chất.

Nếu pH thấp hơn giới hạn cài đặt, hệ thống có thể yêu cầu châm kiềm. Nếu pH cao hơn giới hạn, hệ thống có thể yêu cầu châm axit. Cách điều khiển cụ thể phụ thuộc thiết kế tủ điện, bơm định lượng, cấu hình đầu ra và yêu cầu công nghệ.

Để thiết bị đo pH LTH Electronics vận hành hiệu quả, cần tính đến thời gian khuấy trộn và độ trễ của quá trình. Châm quá nhanh trong khi hóa chất chưa phân tán đều dễ khiến pH vượt điểm đặt, sau đó phải điều chỉnh ngược lại.

Đầu ra rơ le của bộ đo là tín hiệu điều khiển. Việc kết nối với bơm hoặc thiết bị chấp hành phải đối chiếu định mức tiếp điểm và sử dụng phần tử trung gian khi cần.

Những ứng dụng cần đo pH liên tục

Bể trung hòa nước thải

Thiết bị đo pH LTH Electronics hỗ trợ theo dõi sự thay đổi pH tại công đoạn trung hòa, kết hợp cảnh báo và điều khiển châm hóa chất. Đây là vị trí cần quan tâm đến khả năng bám bẩn của điện cực và mức độ đồng đều của nước trong bể.

Dây chuyền xử lý bề mặt kim loại

Các công đoạn xử lý bề mặt có thể cần kiểm soát pH dung dịch hoặc nước thải phát sinh. Khi lựa chọn bộ đo, phải kiểm tra tính tương thích của điện cực với thành phần hóa chất thực tế.

Tháp rửa khí

Trong hệ thống hấp thụ khí bằng dung dịch, pH có thể được dùng làm thông số phục vụ điều chỉnh hóa chất. Thiết bị đo pH LTH Electronics BPD17 là một trong những dòng hãng giới thiệu cho ứng dụng tháp rửa khí.

Cụm xử lý nước có giám sát tập trung

DPU18 phù hợp với hướng thu thập tín hiệu về tủ điều khiển. MXD70 phù hợp khi cần quan sát nhiều chỉ tiêu tại cùng một vị trí. Việc chọn thiết bị phụ thuộc số điểm đo và kiến trúc điều khiển của nhà máy.

Giữ phép đo ổn định sau khi lắp đặt

Hiệu chuẩn cần sử dụng dung dịch đệm phù hợp với vùng pH làm việc. Khi thực hiện hiệu chuẩn hai điểm, nên chọn các điểm đệm bao quanh hoặc gần khoảng đo thực tế, đồng thời chờ tín hiệu ổn định trước khi xác nhận.

Bù nhiệt giúp hiệu chỉnh ảnh hưởng của nhiệt độ lên đáp ứng điện cực. Tuy nhiên, chức năng này không có nghĩa pH của mọi dung dịch sẽ được tự động quy đổi về cùng một nhiệt độ tham chiếu.

Điện cực cũng cần được vệ sinh và bảo quản đúng hướng dẫn. Cặn bám, dầu mỡ hoặc tắc nghẽn bộ phận tham chiếu có thể làm tín hiệu chậm, dù bộ hiển thị vẫn hoạt động bình thường. Không để bầu điện cực pH khô và không ngâm bảo quản lâu dài trong nước khử ion.

Khi thiết bị đo pH LTH Electronics xuất hiện giá trị dao động, nên kiểm tra điện cực, đầu nối, cáp tín hiệu, bọt khí và điều kiện lấy mẫu trước khi kết luận bộ đo bị lỗi.
