Rơ le an toàn DINA
Mô tả

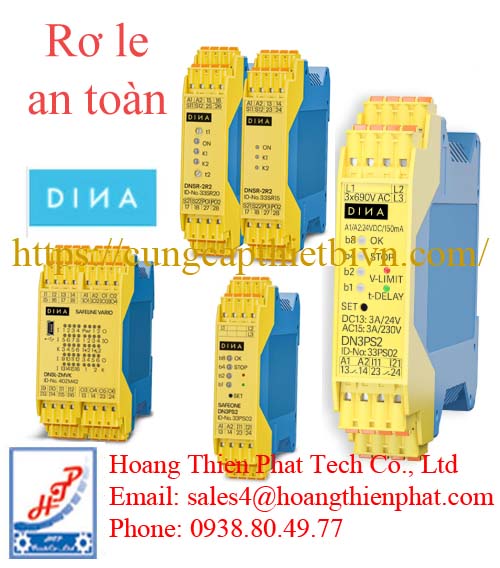

Rơ le an toàn DINA
Rơ le an toàn DINA do DINA Elektronik GmbH (Đức) phát triển, chuyên dùng để giám sát và bảo vệ các hệ thống máy móc công nghiệp theo tiêu chuẩn an toàn chức năng.
Không giống rơ le trung gian thông thường, rơ le DINA được thiết kế để xử lý các tín hiệu an toàn từ nút dừng khẩn (Emergency Stop), công tắc cửa an toàn, cảm biến an toàn, bộ giám sát tốc độ và các thiết bị bảo vệ khác. Khi phát hiện sự cố hoặc điều kiện không an toàn, rơ le sẽ ngắt nguồn điều khiển nhằm đưa máy về trạng thái an toàn.
Đặc điểm nổi bật Rơ le DINA
Thiết kế đạt tiêu chuẩn an toàn máy công nghiệp.
Hỗ trợ giám sát mạch E-Stop và cửa bảo vệ.
Kiểm tra ngắn mạch và lỗi tiếp điểm.
Hỗ trợ khởi động tự động hoặc khởi động lại bằng tay.
Tiếp điểm an toàn cưỡng bức (Force-guided Contacts).
Đèn LED hiển thị trạng thái nguồn và lỗi.
Lắp đặt trên thanh DIN rail 35 mm.
Tuổi thọ cơ và điện cao.
Thông số kỹ thuật điển hình
| Thông số | Giá trị |
|---|---|
| Hãng | DINA Elektronik GmbH |
| Xuất xứ | Đức |
| Điện áp cấp | 24 VDC hoặc 24–240 VAC/DC (tùy model) |
| Kiểu lắp | DIN Rail 35 mm |
| Tiếp điểm đầu ra | 2NO, 3NO, 4NO + 1NC (tùy model) |
| Dòng chịu tải | 6–8 A |
| Tuổi thọ cơ | >10 triệu lần đóng/cắt |
| Nhiệt độ làm việc | -25 đến +55 °C |
| Chuẩn bảo vệ | IP20 |
| Chỉ thị | LED nguồn, LED trạng thái, LED lỗi |
Các dòng Rơ le an toàn DINA
DINA phân chia dải sản phẩm rất rõ ràng dựa trên chức năng giám sát:
Dòng dừng khẩn cấp và cửa an toàn (E-STOP & Safety Gate)

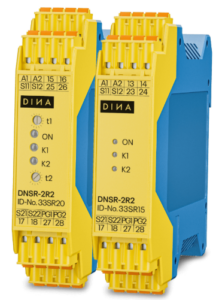

DNSR-2R2 / DNSR-1R2: Dòng rơ le cơ bản chuyên giám sát nút nhấn dừng khẩn cấp (E-stop), công tắc cửa bản lề, hoặc cảm biến an toàn không tiếp xúc. Thiết kế siêu mỏng (chỉ 17.5mm đến 22.5mm) giúp tiết kiệm không gian tủ điện.
Rơ le an toàn DINA DNSF-1R: Phiên bản tích hợp tính năng phát hiện lỗi ngắn mạch chéo giữa các kênh đầu vào.
Rơ le an toàn DINA DNSR-2R: Rơ le giám sát nút dừng khẩn cấp tiêu chuẩn, thiết kế cơ bản.
Rơ le an toàn DINA DNSR-2R2 (Mã đặt hàng phổ biến: 33SR20): Rơ le tích hợp thời gian trễ an toàn (Time Delay Relay). Cho phép cấu hình trễ khi ngắt hoặc khi đóng bằng chiết áp trực tiếp trên thiết bị để chờ động cơ giảm tốc.
Rơ le an toàn DINA DNSF-1R: Rơ le an toàn tích hợp tính năng phát hiện lỗi ngắn mạch chéo giữa các kênh đầu vào.
Dòng giám sát tốc độ an toàn (Speed & Standstill Monitoring)
Đây là thế mạnh cốt lõi của DINA, giúp giám sát động cơ đã dừng hẳn chưa trước khi cho phép mở cửa bảo vệ:
Rơ le an toàn DINA DN3AM: Giám sát trạng thái dừng (Standstill) bằng cách đo điện áp dư (bằng cảm ứng điện từ) của động cơ mà không cần dùng đến encoder hay cảm biến tiệm cận. cực kỳ an toàn cho các ứng dụng máy cắt, máy phay.
Rơ le an toàn DINA DN3AMS: Giám sát cả tốc độ cao, tốc độ an toàn (SLS – Safely Limited Speed) và trạng thái dừng, nhận tín hiệu từ các loại Encoder thông dụng (Sin/Cos, HTL, TTL).
Rơ le an toàn DINA DN3PS2 (Mã phổ biến: 33PS02): Rơ le giám sát trạng thái dừng (Standstill Monitor) cho động cơ 3 pha thông qua Back EMF. Đạt chuẩn PL e / Cat 4, kích thước chỉ 22.5mm.
Rơ le DINA DN3PD2 (Mã phụ thuộc dải cấu hình: 34PD01, 34PD02, 34PD03, 34PD10): Rơ le giám sát tốc độ an toàn (Speed Monitor). Nhận diện chuyển động thông qua tần số từ trường của động cơ, cài đặt thông qua phần mềm GO:BEYOND. Hỗ trợ các tính năng an toàn cao cấp như SLS, SSR, SSM.
Rơ le DINA DN3PR1 (Mã phổ biến: 33PR01): Rơ le giám sát chiều quay (Rotational Direction Monitor) an toàn cho động cơ 3 pha, hoạt động hoàn toàn tự động không cần cài đặt tham số.
Rơ le DINA DN3PW1 / DN3PW2 (Dòng mã DN3PW): Rơ le giám sát pha (Phase Monitor) trong mạng điện 3 pha cho các ứng dụng yêu cầu mức độ an toàn cao.
Hệ thống an toàn dạng Mô-đun (Modular Safety System)
Rơ le DINA DNDS: Hệ thống cho phép mở rộng linh hoạt, kết nối nhiều mô-đun giám sát trục (tốc độ, vị trí) và mô-đun I/O an toàn lại với nhau qua bus nội bộ, phù hợp cho hệ thống máy CNC phức tạp.
Tiêu chuẩn an toàn
Các rơ le DINA đáp ứng nhiều tiêu chuẩn quốc tế về an toàn máy, bao gồm:
IEC 61508
ISO 13849
EN 62061
EN 60204-1
SIL 3 (tùy model)
Performance Level e (PL e) (tùy model)
Để biết thêm thông tin chi tiết về Rơ le an toàn DINA vui lòng liên hệ trực tiếp tới công ty chúng tôi
