Mô tả

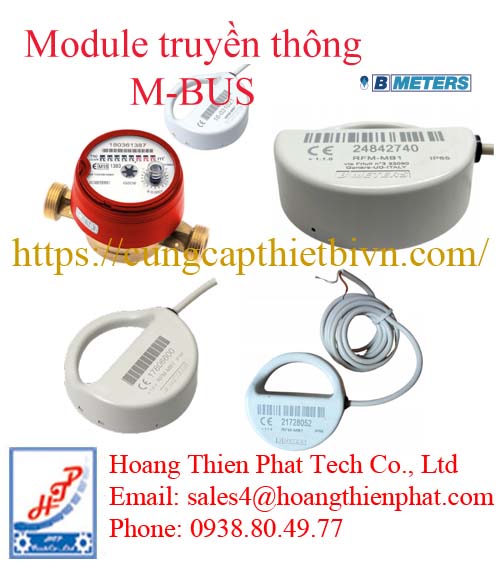

Module truyền thông M-BUS BMETERS

Module truyền thông M-BUS là thiết bị giao tiếp được lắp trên đồng hồ nước BMETERS nhằm truyền dữ liệu đo lưu lượng và lượng nước tiêu thụ đến hệ thống quản lý tập trung thông qua chuẩn M-BUS (Meter-Bus). Đây là giải pháp phổ biến trong các hệ thống AMR (Automatic Meter Reading) và AMI (Advanced Metering Infrastructure), giúp thu thập dữ liệu từ xa mà không cần đọc chỉ số thủ công.

Hoàng Thiên Phát phân phối chính hãng BMETERS tại Việt Nam

Chức năng nổi bật Module truyền thông M-BUS BMETERS

Truyền dữ liệu tiêu thụ nước theo thời gian thực.

Hỗ trợ giao thức M-BUS EN13757-2/3.

Tích hợp dễ dàng vào hệ thống BMS, SCADA, AMR hoặc AMI.

Phát hiện các sự cố và cảnh báo như:

Pin yếu.

Tháo module.

Gian lận bằng nam châm.

Vượt lưu lượng tối đa (Qmax).

Dòng chảy ngược.

Rò rỉ đường ống phía sau đồng hồ

Các dòng Module M-Bus phổ biến của B METERS

Tùy vào loại đồng hồ nước (đơn tia, đa tia hay Woltmann cỡ lớn), B METERS phân chia thành các dòng module lắp rời tương ứng:

Dòng Module	Loại đồng hồ tương thích	Cơ chế nhận tín hiệu	Model đồng hồ phù hợp
Module truyền thông M-BUS BMETERS IWM-MB3	Đồng hồ nước đa tia (Multi-jet) và đơn tia nhỏ	Cảm biến cảm ứng (Inductive)	CPR-M3-I, GMDM-I, GMB-RP-I, GMB-I
Module truyền thông M-BUS BMETERS IWM-MB4	Đồng hồ nước công nghiệp Woltmann	Cảm biến cảm ứng (Inductive)	WDE-K50 (tất cả các cỡ DN)
Module truyền thông M-BUS BMETERS RFM-MB1	Đồng hồ nước đơn tia dân dụng	Cảm biến quang học (Optical)	GSD8-RFM

Thông số kỹ thuật chi tiết (Dòng IWM-MB3 & IWM-MB4)

Module truyền thông M-BUS BMETERS dòng IWM-MB3 và IWM-MB4 là các module M-Bus thế hệ mới, tích hợp sâu vào hệ thống quản lý tòa nhà (BMS) hoặc hệ thống AMR thu thập dữ liệu tập trung.

Các tính năng nổi bật:

Công nghệ Inductive (Cảm ứng chống gian lận): Module quét đĩa kim loại tích hợp trên mặt số đồng hồ thay vì dùng nam châm. Điều này giúp loại bỏ hoàn toàn nguy cơ bị gian lận bằng nam châm ngoại vi và không bị ảnh hưởng bởi rung chấn đường ống.

Cấu hình không dây thông minh: Thiết lập địa chỉ Primary Address, chỉ số nước ban đầu dễ dàng qua kết nối NFC bằng điện thoại Android (ứng dụng Bmeters NFC Config miễn phí trên Google Play) hoặc thông qua phần mềm trên máy tính qua bộ chuyển đổi M-Bus Master.

Nguồn cấp kép thông minh: Module lấy nguồn trực tiếp từ đường truyền M-Bus để hoạt động. Ngoài ra, nó tích hợp pin Lithium dự phòng (có thể sạc lại tự động từ dòng Bus). Trong trường hợp mất điện lưới Bus, bộ nhớ trong vẫn lưu trữ và đo đếm chỉ số nước liên tục.

Bảng thông số chi tiết:

Thông số	Module truyền thông M-BUS BMETERS  dòng IWM-MB3	Module truyền thông M-BUS BMETERS dòng IWM-MB4
Chuẩn truyền thông	M-Bus EN 13757-2/3	M-Bus EN 13757-2/3
Cấp bảo vệ	IP68 (Chống ngập nước hoàn toàn ở độ sâu 1m trong 24h)	IP68
Độ nhạy đo lường	Tối thiểu 1 lít	10 lít (DN50 đến DN125) hoặc 100 lít (từ DN150)
Chiều dài cáp kết nối	1.5 mét (dây đôi tiêu chuẩn)	1.5 mét
Nhiệt độ làm việc	+1°C đến +55°C	+1°C đến +55°C
Dữ liệu truyền tải	Chỉ số thể tích tiêu thụ (m³), các cảnh báo lỗi	Chỉ số thể tích tiêu thụ (m³), các cảnh báo lỗi
Các cảnh báo lỗi tích hợp	* Tháo gỡ module trái phép   * Gian lận từ tính ngoại vi   * Dòng chảy ngược (Reverse flow)   * Cảnh báo rò rỉ đường ống   * Pin yếu	* Tháo gỡ module trái phép   * Gian lận từ tính ngoại vi   * Dòng chảy ngược (Reverse flow)   * Cảnh báo rò rỉ đường ống   * Pin yếu

Cách thức vận hành & Thiết lập hệ thống Module truyền thông M-BUS BMETERS

Để tạo thành một hệ thống đọc dữ liệu tự động AMR hoàn chỉnh từ các Module truyền thông M-BUS BMETERS, bạn cần các thiết bị phụ trợ sau:

Thiết bị gom dữ liệu trung tâm (M-Bus Master/Concentrator):

Sử dụng dòng MB-MASTER của B METERS (hỗ trợ quản lý mạng lưới lên tới 60 hoặc 250 thiết bị, chiều dài nhánh dây tối đa 1200m).

Hoặc sử dụng bộ chuyển đổi giao thức như MB-CR-64 (chuyển đổi tín hiệu từ M-Bus sang Modbus RTU/TCP để đưa vào hệ thống PLC/BMS).

Cấu hình thiết bị ban đầu:

Gắn module lên mặt đồng hồ nước tương thích theo đúng khớp khóa, vặn xoay theo chiều kim đồng hồ để khóa chặt. Có thể sử dụng kẹp chì hoặc tem vỡ bảo mật ở tai khóa để tránh tháo gỡ trái phép.

Sử dụng điện thoại có NFC bật ứng dụng cấu hình để đồng bộ chỉ số trên mặt số cơ của đồng hồ với chỉ số điện tử trong module.

Lưu ý kỹ thuật: Khi đi dây hệ thống Module truyền thông M-BUS BMETERS, bạn nên dùng cáp điện thoại đôi xoắn (twisted pair) tiêu chuẩn để giảm thiểu nhiễu tín hiệu trên khoảng cách xa.

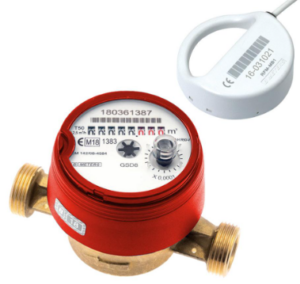

Module truyền thông M-BUS B METERS RFM-MB1

Module truyền thông M-BUS B METERS RFM-MB1 là thiết bị giao tiếp chuyên dụng được phát triển bởi B METERS (Italy) để kết nối đồng hồ nước với hệ thống quản lý dữ liệu từ xa. Thiết bị sử dụng chuẩn Wired M-BUS (EN13757-2/3), cho phép truyền dữ liệu tiêu thụ nước chính xác, ổn định và an toàn đến hệ thống AMR, AMI, BMS hoặc SCADA. Đây là giải pháp lý tưởng cho các dự án cấp nước thông minh, khu dân cư, nhà máy và tòa nhà thương mại.

Thông số kỹ thuật

Lợi ích khi sử dụng Module truyền thông M-BUS B METERS RFM-MB1

Việc trang bị Module truyền thông M-BUS B METERS RFM-MB1 mang lại nhiều lợi ích cho đơn vị quản lý:

Giảm chi phí ghi chỉ số thủ công.

Theo dõi lượng nước tiêu thụ theo thời gian thực.

Phát hiện rò rỉ sớm để giảm thất thoát nước.

Phát hiện hành vi gian lận tác động lên đồng hồ.

Quản lý hàng trăm đến hàng nghìn đồng hồ trên cùng một mạng M-BUS.

Tăng độ chính xác trong thu thập và lưu trữ dữ liệu.

Dễ dàng tích hợp với các phần mềm quản lý hiện có.
