Mô tả

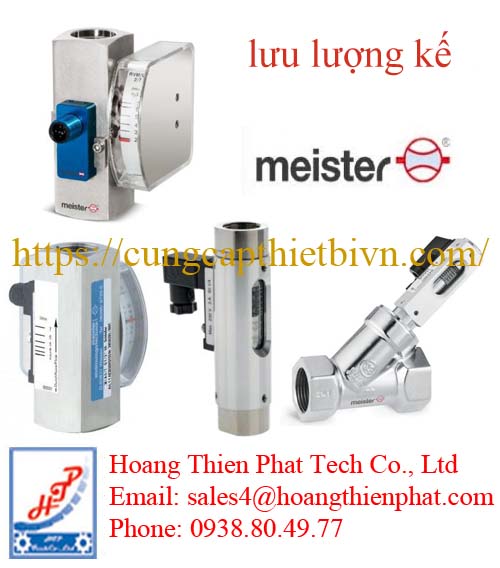

Lưu lượng kế Meister

Lưu lượng kế Meister được sử dụng để theo dõi lưu lượng chất lỏng và khí trong máy móc công nghiệp. Thiết bị thuộc thương hiệu Meister Strömungstechnik GmbH của Đức. Hãng tập trung vào công nghệ đo, hiển thị và giám sát dòng chảy.

Thiết bị đo lưu lượng Meister có nhiều thiết kế khác nhau cho nước, dầu và môi chất kỹ thuật. Người dùng có thể lựa chọn thiết bị cơ học hoặc phiên bản điện tử. Một số dòng còn hỗ trợ tín hiệu để kết nối với PLC và hệ thống điều khiển.

Nguyên lý hoạt động phổ biến

Hầu hết các thiết bị đo lưu lượng của Meister hoạt động theo nguyên lý phao nổi – lò xo (Spring-supported float / Piston principle) hoặc Rotameter (Variable area):

Môi chất (chất lỏng, chất khí, dầu) đi qua thân ống đẩy phao/piston di chuyển. Lực cản của lò xo giữ piston ở vị trí tương ứng với tốc độ dòng chảy.

Nhờ thiết kế cân bằng lực lò xo, thiết bị có thể lắp đặt theo bất kỳ hướng nào (ngang, đứng, nghiêng) mà không bị phụ thuộc vào trọng lực như các dòng rotameter thông thường.

Nam châm tích hợp bên trong piston sẽ tác động lên công tắc từ (Reed Switch) hoặc cảm biến bên ngoài để phát tín hiệu cảnh báo (Flow Switch) hoặc truyền tín hiệu analog 4-20mA.

Lưu lượng kế Meister được thiết kế cho môi trường công nghiệp

Meister phát triển thiết bị dựa trên điều kiện vận hành thực tế của máy móc. Vì vậy, mỗi dòng sản phẩm có phạm vi lưu lượng, áp suất và vật liệu khác nhau. Điều này giúp thiết bị đáp ứng nhiều vị trí đo trong nhà máy.

Lưu lượng kế Meister có thể được lắp trên đường nước làm mát hoặc hệ thống dầu. Một số series còn phù hợp với khí và môi chất có áp suất cao. Model cần được lựa chọn theo thông số thực tế của hệ thống.

Đo lưu lượng bằng nguyên lý phao

Nhiều thiết bị Meister sử dụng nguyên lý phao để xác định dòng chảy. Môi chất đi qua thiết bị tạo lực tác động lên phần tử đo. Vị trí của phần tử thay đổi theo lưu lượng.

Thiết kế này có cấu tạo tương đối đơn giản và dễ quan sát. Nó phù hợp với các máy cần kiểm tra lưu lượng liên tục. Một số phiên bản còn kết hợp tiếp điểm để giám sát giới hạn dòng chảy.

Đo lưu lượng bằng công nghệ siêu âm

Meister hiện có dòng FlowSoniq FSQ/S1 sử dụng công nghệ siêu âm. Thiết bị xác định lưu lượng dựa trên thời gian truyền sóng qua môi chất. Dải tổng thể của FSQ/S1 đạt 0,5–80 l/min.

Thiết kế không có phần tử chuyển động trong đường đo giúp hạn chế mài mòn cơ học. Thiết bị còn có màn hình hiển thị lưu lượng và tổng lưu lượng. Dòng này phù hợp với các hệ thống cần phương pháp đo điện tử.

Các dòng lưu lượng kế Meister đáng chú ý

Danh mục Đồng hồ đo lưu lượng Meister được chia thành nhiều series theo môi chất và điều kiện sử dụng. Vì vậy, không nên chọn sản phẩm chỉ dựa vào kích thước đường ống. Dải lưu lượng và áp suất cần được xác định trước.

Một số dòng thường được nhắc đến gồm DUG, DWG, DUM, DWM, DKM, DKG và RVM. Ngoài ra, Meister đang mở rộng danh mục bằng dòng siêu âm FlowSoniq.

Lưu lượng kế Meister DUG

Meister DUG sử dụng nguyên lý phao và dành cho chất lỏng. Phạm vi lưu lượng tổng thể của series từ 0,2 đến 250 l/min. Áp suất vận hành tối đa của phiên bản tiêu chuẩn là PN10.

DUG có nhiều mức lưu lượng và kích thước kết nối khác nhau. Dòng này phù hợp với nước làm mát và chất lỏng kỹ thuật. Khi đặt hàng cần xác định chính xác model và order code.

Lưu lượng kế Meister DKM và DKM/A

Dòng Meister DKM được sử dụng trong những ứng dụng liên quan đến dầu. Các phiên bản được phân chia theo dải lưu lượng và kích thước kết nối. Đây là nhóm đáng quan tâm trong hệ thống bôi trơn và tuần hoàn dầu.

Phiên bản DKM/A bổ sung khả năng hiển thị để người vận hành quan sát trực tiếp. Một số mã từng xuất hiện trong nhu cầu thiết bị công nghiệp gồm DKM-1/45 và DKM/A-1/15. Cấu hình thực tế cần được kiểm tra theo mã đầy đủ.

Lưu lượng kế Meister DUM và DWM

DUM được thiết kế cho chất lỏng và có phạm vi tổng thể từ 0,2–250 l/min. Tùy phiên bản vật liệu, áp suất vận hành có thể đạt PN200 hoặc PN300.

Dòng DWM có phạm vi tổng thể từ 0,1–50 l/min. Series này cũng có các cấu hình dành cho áp suất cao. DUM và DWM phù hợp với những máy có điều kiện vận hành cao hơn dòng tiêu chuẩn.

Lưu lượng kế Meister RVM

Meister RVM phù hợp với những vị trí cần theo dõi lưu lượng thấp. Trong series này có nhiều phiên bản với dải đo khác nhau. Vì vậy, RVM có thể đáp ứng những mạch chất lỏng nhỏ trong máy.

Ví dụ, RVM/U-4 có phạm vi tổng thể từ khoảng 0,005 đến 5 l/min. Dải thấp giúp thiết bị phù hợp với những ứng dụng mà lưu lượng chỉ ở mức nhỏ.

Tín hiệu đầu ra của lưu lượng kế Meister

Trong dây chuyền tự động, việc quan sát lưu lượng tại chỗ đôi khi chưa đáp ứng yêu cầu. Dữ liệu cần được chuyển về PLC để theo dõi tập trung. Meister cung cấp các thiết bị điện tử hỗ trợ chức năng này.

Tùy cấu hình, hệ thống có thể sử dụng tín hiệu analog hoặc tín hiệu chuyển mạch. Việc lựa chọn đầu ra cần được thực hiện ngay từ khi xác định cấu hình sản phẩm.

MONITOR 4.0 cho tín hiệu 4–20 mA

MONITOR 4.0 sử dụng cảm biến Hall để nhận biết vị trí của phao hoặc piston từ tính. Thiết bị chuyển vị trí này thành tín hiệu điện phục vụ hệ thống điều khiển.

MONITOR 4.0 cung cấp tín hiệu analog 4–20 mA và một ngõ ra chuyển mạch. Thiết bị tương thích với nhiều dòng như DUG, DWG, DUM và DWM.

SIGNAL 4.0 và kết nối IO-Link

SIGNAL 4.0 là lựa chọn khác dành cho hệ thống cần truyền giá trị lưu lượng. Thiết bị hỗ trợ tín hiệu 4–20 mA hoặc 0–10 V.

Meister còn phát triển SIGNAL 4.0 IO PRO hỗ trợ IO-Link. Khả năng này phù hợp với dây chuyền tự động hóa cần trao đổi dữ liệu với hệ thống điều khiển.

Ứng dụng của lưu lượng kế Meister trong nhà máy

Lưu lượng kế Meister có thể được sử dụng trên máy CNC và máy công cụ. Thiết bị giúp theo dõi nước làm mát đi qua các bộ phận cần giải nhiệt. Lưu lượng bất thường có thể được phát hiện sớm.

Trong hệ thống bôi trơn, thiết bị giúp theo dõi dòng dầu cấp tới máy. Meister cũng có thể được sử dụng trong máy hàn, máy laser và các dây chuyền sản xuất tự động.

Giám sát nước làm mát

Nước làm mát cần được duy trì ở lưu lượng phù hợp trong suốt quá trình vận hành. Lưu lượng quá thấp có thể làm giảm khả năng giải nhiệt. Vì vậy, lưu lượng kế được lắp trực tiếp trên đường cấp hoặc đường hồi.

Các dòng DUG và DWG phù hợp với nhiều ứng dụng chất lỏng. Model cụ thể cần được lựa chọn dựa trên lưu lượng thực tế, áp suất và nhiệt độ của hệ thống.

Theo dõi dầu bôi trơn và dầu làm mát

Dầu có đặc tính khác nước, đặc biệt về độ nhớt. Khi lựa chọn lưu lượng kế Meister cho dầu, cần xác định loại dầu và nhiệt độ vận hành. Những yếu tố này có thể ảnh hưởng đến kết quả đo.

Các dòng DKM và DKG đáng quan tâm cho nhóm ứng dụng này. Đối với áp suất cao, cần kiểm tra thêm khả năng chịu áp của từng cấu hình.

Tích hợp vào dây chuyền tự động

Lưu lượng kế có thể trở thành một phần của hệ thống điều khiển máy. Tín hiệu lưu lượng được truyền về PLC để theo dõi trạng thái vận hành.

Khi kết hợp thiết bị điện tử phù hợp, người dùng có thể khai thác tín hiệu analog hoặc switching output. Điều này giúp tăng khả năng giám sát tự động trên dây chuyền.

Cách chọn lưu lượng kế Meister đúng model

Việc lựa chọn lưu lượng kế Meister nên bắt đầu từ môi chất. Cần xác định thiết bị đo nước, dầu, khí hay chất lỏng kỹ thuật. Sau đó mới lựa chọn dải lưu lượng phù hợp.

Áp suất, nhiệt độ và kích thước kết nối cũng cần được cung cấp. Với dầu, nên xác định thêm độ nhớt. Hệ thống tự động hóa cần cung cấp yêu cầu tín hiệu đầu ra.

Để biết thêm thông tin chi tiết về Lưu lượng kế Meister, công tắc lưu lượng Meister vui lòng liên hệ trực tiếp tới công ty chúng tôi
