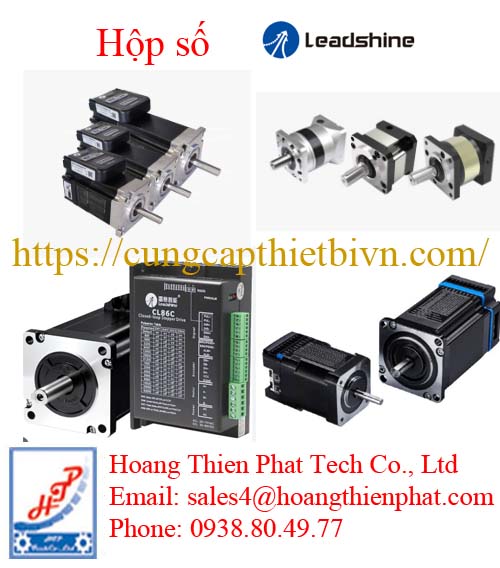

Hộp số Leadshine

Hộp số Leadshine là một trong những giải pháp tối ưu giúp tăng mô-men xoắn, điều chỉnh tốc độ và nâng cao hiệu suất hoạt động của các động cơ bước và servo trong công nghiệp. Với thiết kế chất lượng cao và độ bền vượt trội, hộp số Leadshine đang được nhiều nhà sản xuất và kỹ sư lựa chọn trong các ứng dụng tự động hóa, máy CNC, robot, và thiết bị cơ khí chính xác.

Cách chọn Hộp số Leadshine Phù Hợp với Động Cơ Leadshine

Việc lựa chọn hộp số phải dựa trên các yếu tố khớp nối cơ khí và yêu cầu hiệu suất:

Tỷ số truyền (Gear Ratio – $i$ ):

Cần xác định tỷ số truyền ( $i = N_{in} / N_{o u t}$ ) cần thiết để đạt được tốc độ và mô-men xoắn yêu cầu ở đầu ra, đồng thời giảm quán tính tải về trục động cơ. Tỷ số phổ biến: $i = 3, 5, 10, 20, 50$ , v.v.

Mô-men xoắn đầu ra yêu cầu ( $T_{o u t}$ ):

Hộp số phải có khả năng chịu được mô-men xoắn liên tục và mô-men xoắn cực đại (peak torque) của ứng dụng. Mô-men xoắn định mức của hộp số phải lớn hơn hoặc bằng mô-men xoắn cực đại của động cơ nhân với tỷ số truyền ( $T_{o u t} \geq T_{p e ak_m o t or} \times i$ ).

Độ hở vòng (Backlash – $a_{j}$ ):

Độ hở càng thấp, độ chính xác vị trí càng cao. Các ứng dụng CNC đòi hỏi độ hở rất thấp (thường dưới 3-5 arcmin).

Kích thước mặt bích (Flange Size):

Phải đảm bảo kích thước mặt bích hộp số khớp hoàn toàn với mặt bích động cơ (ví dụ: 60mm, 80mm, 130mm).

Hộp số Leadshine Giúp Tăng Mô-men Xoắn

Khi lắp hộp số với tỷ số truyền $i$ , mô-men xoắn đầu ra sẽ được tăng lên gần bằng $i$ lần mô-men xoắn đầu vào (tức là mô-men xoắn của động cơ), trừ đi tổn thất do hiệu suất truyền động.

Ví dụ: Một động cơ có mô-men xoắn $2 Nm$ lắp với hộp số tỷ số $i = 5$ và hiệu suất $97%$ sẽ cho mô-men xoắn đầu ra khoảng $2 \times 5 \times 0.97 = 9.7 Nm$ .

Lưu Ý Khi Lắp Đặt Hộp Số Leadshine

Đồng tâm trục (Alignment): Đảm bảo trục động cơ và trục hộp số được lắp đặt đồng tâm một cách chính xác để tránh rung động, mài mòn và hư hỏng vòng bi.

Lực kẹp (Clamping Force): Khi sử dụng cơ chế kẹp (collet) để giữ trục động cơ, cần siết chặt đúng mô-men xoắn quy định để tránh trượt trục dưới tải trọng cao.

Bôi trơn: Hộp số hành tinh Leadshine thường được bôi trơn vĩnh viễn (lube for life) và không cần bảo dưỡng định kỳ về dầu mỡ. Tuy nhiên, cần tránh làm hỏng phớt chắn dầu.

Các model cụ thể của Hộp số Leadshine

Model	Tỷ số truyền	Sự miêu tả
PLF090-10-P2-BJ-14-60	10:1	Dành cho động cơ bước vòng kín NEMA 34 (86mm) có đường kính trục 14mm
PLF090-5-P2-BJ-14-60	5:1	Dành cho động cơ bước vòng kín NEMA 34 (86mm) có đường kính trục 14mm
PLF090-10-P2-BJ-14-73	10:1	Dành cho động cơ bước NEMA 34 (86mm) có đường kính trục 14mm
PLF090-5-P2-BJ-14-73	5:1	Dành cho động cơ bước NEMA 34 (86mm) có đường kính trục 14mm
PLF090-10-P2-BJ-12.7-73	10:1	Dành cho động cơ bước NEMA 34 (86mm) có đường kính trục 12,7mm
PLF090-5-P2-BJ-12.7-73	5:1	Dành cho động cơ bước NEMA 34 (86mm) có đường kính trục 12,7mm
PLF060-10-P2-BJ-8-36	10:1	Dành cho động cơ bước NEMA 24 (60mm) có đường kính trục 8mm
PLF060-10-P2-BJ-8-38.1	10:1	Dành cho động cơ bước NEMA 23 (57mm) có đường kính trục 8mm
PLF060-5-P2-BJ-8-36	5:1	Dành cho động cơ bước NEMA 24 (60mm) có đường kính trục 8mm
PLF060-5-P2-BJ-8-38.1	5:1	Dành cho động cơ bước NEMA 23 (57mm) có đường kính trục 8mm
PLF060-10-P2-BJ-6.35-38.1	10:1	Dành cho động cơ bước NEMA 23 (57mm) có đường kính trục 6,35 mm
PLF060-5-P2-BJ-6.35-38.1	5:1	Dành cho động cơ bước NEMA 23 (57mm) có đường kính trục 6,35 mm
