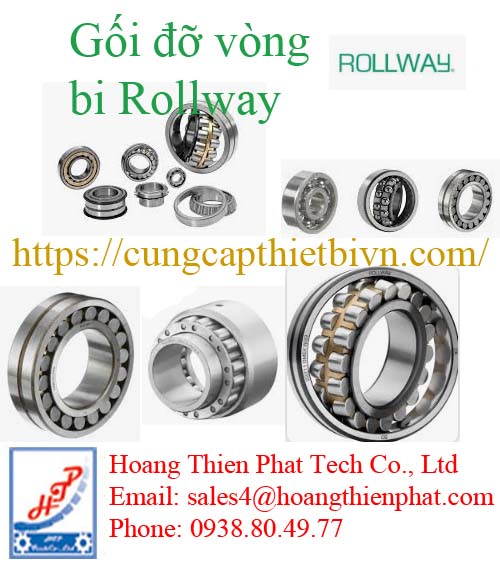

Gối đỡ vòng bi Rollway

Gối đỡ vòng bi Rollway là gì?

Gối đỡ vòng bi Rollway (Rollway Mounted Bearings/Pillow Block Bearings) là cụm vòng bi được lắp sẵn trong vỏ gối đỡ, giúp hỗ trợ trục quay, giảm ma sát và chịu tải trong các hệ thống cơ khí công nghiệp. Sản phẩm được sản xuất bởi Rollway Bearings, thương hiệu vòng bi công nghiệp nổi tiếng của Mỹ với hơn 100 năm kinh nghiệm.

Hoàng Thiên Phát phân phối chính hãng Gối đỡ vòng bi Rollway, vòng bi lăn Rollway tại Việt Nam

Cấu tạo gối đỡ vòng bi Rollway

Một bộ gối đỡ vòng bi Rollway thường bao gồm:

Vòng bi

Vòng trong.

Vòng ngoài.

Con lăn hoặc bi.

Phớt chắn bụi.

Vỏ gối đỡ

Gang đúc.

Gang cầu.

Thép đúc.

Thép không gỉ (tùy ứng dụng).

Hệ thống bôi trơn

Mỡ bôi trơn tuổi thọ cao.

Đầu tra mỡ định kỳ.

Cơ cấu khóa trục

Vít hãm.

Vòng lệch tâm.

Adapter sleeve.

Một bộ gối đỡ Rollway hoàn chỉnh thường bao gồm hai thành phần chính được đồng bộ hóa để tối ưu hiệu suất:

Vỏ gối (Housing): Thường được đúc bằng gang xám cao cấp (Cast Iron – mác GG20/GG25), gang dẻo (Ductile Iron) hoặc thép đúc để chịu lực va đập mạnh và chống nứt vỡ dưới tải trọng lớn. Vỏ gối có sẵn vú mỡ (grease nipple) để tái bôi trơn định kỳ.

Vòng bi bên trong (Insert Bearing): Thường là dòng vòng bi cầu tự lựa rãnh sâu (UC, UK) hoặc vòng bi tang trống cỡ lớn. Vòng trong được thiết kế rộng ra hai bên và cố định vào trục bằng vít định vị (set-screws) hoặc ống lót côn (adapter sleeve).

Các loại gối đỡ Rollway phổ biến

Gối đỡ chân đế (Pillow Block)

Lắp đặt trên bệ máy.

Chịu tải lớn.

Dễ bảo trì.

Gối đỡ mặt bích vuông (Square Flange)

Lắp trực tiếp lên thành máy.

Tiết kiệm không gian.

Gối đỡ mặt bích tròn (Round Flange)

Phân bố tải đều.

Phù hợp thiết bị quay tốc độ cao.

Gối đỡ hai bu lông (2-Bolt Flange)

Thiết kế nhỏ gọn.

Dễ thay thế.

Tương tự như tiêu chuẩn quốc tế, Rollway cung cấp đầy đủ các kết cấu hình học để phù hợp với mọi góc lắp đặt của trục máy:

Gối đỡ chữ Omega / Gối đỡ đứng (Pillow Block Units – UCP, UCPX)

Ký hiệu thường gặp: UCP 200, UCP 300 series.

Đặc điểm: Đây là loại gối đỡ phổ biến nhất. Mặt đế nằm ngang vuông góc với trục, cố định bằng 2 bu-lông xuống bệ máy.

Ứng dụng: Trục ruột gà, băng tải công nghiệp, trục quạt hút nhà máy, máy nghiền.

Gối đỡ mặt bích hình vuông (Square Flanged Units – UCF, UCFX)

Ký hiệu thường gặp: UCF 200, UCF 300 series.

Đặc điểm: Vỏ gối hình vuông với 4 lỗ bắt vít, dùng để lắp áp sát vào thành máy hoặc vách đứng nơi trục đi qua.

Gối đỡ mặt bích hình thoi / Hột xoài (Oval Flanged Units – UCFL)

Ký hiệu thường gặp: UCFL 200 series.

Đặc điểm: Thiết kế nhỏ gọn với 2 lỗ bắt vít đối xứng, tối ưu cho những không gian lắp đặt hẹp về bề ngang.

Gối đỡ con lăn hai nửa / Gối đỡ khối Split (Split Pillow Blocks – Dòng SN / SNL)

Đặc điểm: Đây là dòng gối đỡ thuộc phân khúc tải nặng đặc biệt. Vỏ gối có thể tháo rời làm đôi (nửa trên và nửa dưới).

Cơ chế: Bên trong sử dụng vòng bi tang trống tự lựa (Spherical Roller Bearings) kết hợp với phớt chặn dầu/bụi chuyên dụng (phớt Labyrinth, phớt cảm biến).

Ứng dụng: Trục tang trống băng tải ngành khai khoáng, nhà máy xi măng, trục lò quay, trục máy cán thép lớn.

Các ưu điểm kỹ thuật vượt trội của Gối đỡ vòng bi Rollway

Hệ thống phớt kép chống nhiễm bẩn cực tốt: Gối đỡ Rollway thường được trang bị phớt chắn bụi và nước tiêu chuẩn cao (tùy chọn phớt 2 hoặc 3 môi). Điều này giúp ngăn chặn bụi mịn, cát thạch anh, nước thải lọt vào bên trong làm hỏng vòng bi – yếu tố sống còn trong ngành xi măng, bao bì, thực phẩm.

Khả năng tự lựa (Self-alignment): Bề mặt ngoài của vòng bi và lòng trong của vỏ gối được mài côn/cầu chính xác. Khi trục máy bị lệch tâm nhẹ do tải trọng hoặc sai số lắp đặt (lên đến ±2), gối đỡ tự động điều chỉnh để triệt tiêu lực cưỡng bức, bảo vệ tuổi thọ trục.

Chịu nhiệt độ cao tốt: Rollway cung cấp các phiên bản gối đỡ sử dụng mỡ bôi trơn chịu nhiệt và khe hở hướng tâm lớn (C3, C4) cho các vị trí gần lò hơi, lò sấy.
