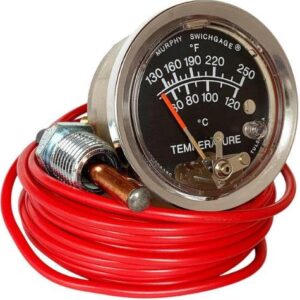

Đồng hồ đo nhiệt Murphy A25T 350 12 1/2 có tiếp điểm cảnh báo

Đồng hồ đo nhiệt Murphy A25T 350 12 1/2 kết hợp khả năng hiển thị nhiệt độ bằng kim và tiếp điểm giới hạn nhiệt độ cao. Thiết bị thuộc dòng Temperature Swichgage®, sử dụng bầu đo nối với đồng hồ bằng ống mao dẫn, cho phép bố trí mặt hiển thị cách xa điểm đo.

Với dải đo 180–350°F, tương đương khoảng 82–177°C, model này được xem xét cho các vị trí theo dõi nhiệt độ dầu, nước làm mát hoặc môi chất phù hợp. Cấu hình ống mao dẫn dài 12 feet giúp người vận hành quan sát nhiệt độ tại bảng điều khiển trong khi bầu đo được lắp trực tiếp ở vị trí cần giám sát.

Một thiết bị cho cả quan sát nhiệt độ và phát tín hiệu quá nhiệt

Trong quá trình vận hành máy, giá trị nhiệt độ giúp người sử dụng nhận biết điều kiện làm việc hiện tại. Tuy nhiên, khi nhiệt độ tăng vượt giới hạn, hệ thống còn cần tín hiệu để kích hoạt cảnh báo hoặc thực hiện thao tác bảo vệ.

Đồng hồ đo nhiệt Murphy A25T 350 12 1/2 đáp ứng hai nhiệm vụ này trong cùng một thiết bị. Kim đồng hồ hiển thị nhiệt độ, đồng thời làm một cực tiếp điểm. Khi kim chạm tiếp điểm giới hạn đã cài đặt, mạch điện được đóng để truyền tín hiệu sang thiết bị điều khiển bên ngoài.

Cơ cấu này phù hợp với những hệ thống cần quan sát tại chỗ và giám sát nhiệt độ cao. Chức năng dừng máy được thực hiện thông qua mạch bảo vệ được thiết kế tương ứng, không phải bằng cách đấu trực tiếp tải động lực vào đồng hồ.

Thông số nhận diện Murphy A25T 350 12 1/2

Tên model thể hiện dòng thiết bị, thang đo và cấu hình kết nối. Khi hỏi giá hoặc thay thế, nên giữ nguyên cách ghi Murphy A25T-350-12-1/2 để hạn chế nhầm lẫn giữa các phiên bản.

Mã 350 là thang đo đến 350°F, không phải 350°C. Đây là thông tin cần kiểm tra khi đối chiếu với yêu cầu kỹ thuật của khách hàng.

Đo tại thiết bị, đọc kết quả trên bảng điều khiển

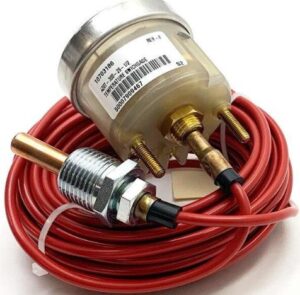

Điểm đặc trưng của đồng hồ đo nhiệt Murphy A25T 350 12 1/2 là bầu đo và mặt đồng hồ được nối bằng ống mao dẫn. Bầu đo tiếp nhận nhiệt tại vị trí lắp, còn mặt đồng hồ có thể bố trí tại nơi thuận tiện quan sát.

Bên trong hệ đo kín, nhiệt độ làm thay đổi áp suất của môi chất cảm nhận. Áp suất truyền qua ống mao dẫn và tác động lên cơ cấu màng, từ đó chuyển thành chuyển động của kim.

Phần hiển thị cơ không cần nguồn điện riêng để đo nhiệt độ. Mạch tiếp điểm được đấu nối với hệ thống cảnh báo hoặc điều khiển theo sơ đồ phù hợp.

Chiều dài 12 feet của  Murphy A25T 350 12 1/2 cần được tính theo tuyến đi thực tế. Khi bố trí, phải dành khoảng trống cho góc chuyển hướng và thao tác bảo dưỡng, đồng thời bảo vệ ống mao dẫn khỏi chèn ép hoặc va chạm.

Cảm biến áp suất Murphy

Tiếp điểm giới hạn nhiệt độ cao có thể điều chỉnh

Dòng A25T có tiếp điểm giới hạn điều chỉnh trên mặt đồng hồ. Người sử dụng thiết lập ngưỡng phù hợp với yêu cầu vận hành của máy và giới hạn cho phép của hệ thống.

Khi nhiệt độ tăng đến điểm đặt, kim chạm tiếp điểm để hoàn thành mạch điện. Tín hiệu này có thể được sử dụng để kích hoạt đèn, còi hoặc đưa vào mạch dừng bảo vệ.

Tiếp điểm của đồng hồ đo nhiệt Murphy A25T 350 12 1/2 được thiết kế cho mạch điều khiển tải nhỏ. Với tải cảm hoặc dòng điện cao, cần sử dụng thiết bị trung gian phù hợp để bảo vệ tiếp điểm và bảo đảm hoạt động theo thiết kế.

Việc cài ngưỡng phải dựa vào tài liệu của thiết bị được giám sát. Không nên lấy giới hạn trên của thang đo làm nhiệt độ vận hành cho phép.

Theo dõi nhiệt độ dầu và nước làm mát

Nhiệt độ dầu động cơ

Khi theo dõi dầu động cơ, đồng hồ đo nhiệt Murphy A25T 350 12 1/2 cung cấp giá trị để người vận hành đánh giá trạng thái nhiệt trong quá trình làm việc. Tiếp điểm nhiệt độ cao bổ sung tín hiệu cho hệ thống bảo vệ.

Vị trí đặt bầu đo cần đại diện cho nhiệt độ dầu cần giám sát. Việc lựa chọn còn phải xét đến áp suất, vật liệu tiếp xúc và phương án lắp của động cơ.

Nhiệt độ dầu hộp số

Trong hệ thống truyền động, nhiệt độ dầu thay đổi theo tải, điều kiện bôi trơn và khả năng làm mát. Đồng hồ Murphy A25T có thể được sử dụng để theo dõi thông số này khi cấu hình đo đáp ứng yêu cầu của thiết bị.

Dữ liệu nhiệt độ giúp người vận hành nhận biết sự thay đổi theo thời gian. Khi nhiệt độ tăng bất thường, cần kiểm tra nguyên nhân thay vì chỉ điều chỉnh ngưỡng cảnh báo lên cao hơn.

Nhiệt độ nước làm mát

Đối với nước làm mát, cần kiểm tra nhiệt độ vận hành bình thường có nằm trong vùng đọc phù hợp của thang 180–350°F hay không. Nếu hệ thống làm việc chủ yếu ở nhiệt độ thấp hơn dải đo, cần lựa chọn phiên bản có thang đo khác.

Chọn đúng thang đo giúp việc quan sát có ý nghĩa hơn và tránh sử dụng đồng hồ ngoài mục đích thiết kế.

Kiểm tra bầu đo và tuyến mao dẫn khi thay thế

Khi thay đồng hồ đo nhiệt Murphy A25T 350 12 1/2, cần đối chiếu cả mặt đồng hồ, chiều dài mao dẫn, đầu nối và kích thước bầu cảm biến. Ren lắp phù hợp chưa đủ để xác nhận bầu đo sẽ nằm đúng vị trí trong môi chất.

Ống mao dẫn là một phần của hệ đo kín. Không được tự cắt ngắn, nối dài hoặc tháo rời khỏi bầu đo. Khi lắp đặt, cần tránh gập gãy và bố trí cách xa bộ phận có thể gây hư hỏng cơ học.

Nếu hệ thống sử dụng ống bảo vệ bầu đo, cần xác nhận kích thước lắp và khả năng truyền nhiệt. Đồng thời, sơ đồ tiếp điểm phải được kiểm tra trước khi kết nối với mạch bảo vệ hiện hữu.
